진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
오늘은 전자, 반도체 장비, 방산, 항공, 자동차 등에서 사용되고 있는 소형 IEPE 가속도계 3225F1, 3225F2를 소개하겠습니다.
위 그림을 클릭하시면 블로그 메인화면으로 이동합니다
1. 3225F1 진동센서의 특징
Dytran 3225F 시리즈 진동센서는 소형 센서, 고온 및 저가스 (low outgassing) 방출 등 다양한 기능을 갖춘 초소형 물방울 모양의 IEPE Accelerometer입니다. 이 제품은 환경 스트레스 스크리닝(ESS), 기계적 충격, PC 기판 진동 측정, 특수 항공기 및 우주 관련 응용 분야, 제품 반응 테스트 및 공간 제약이 있는 다양한 항공기/우주 진동 측정에 사용됩니다.

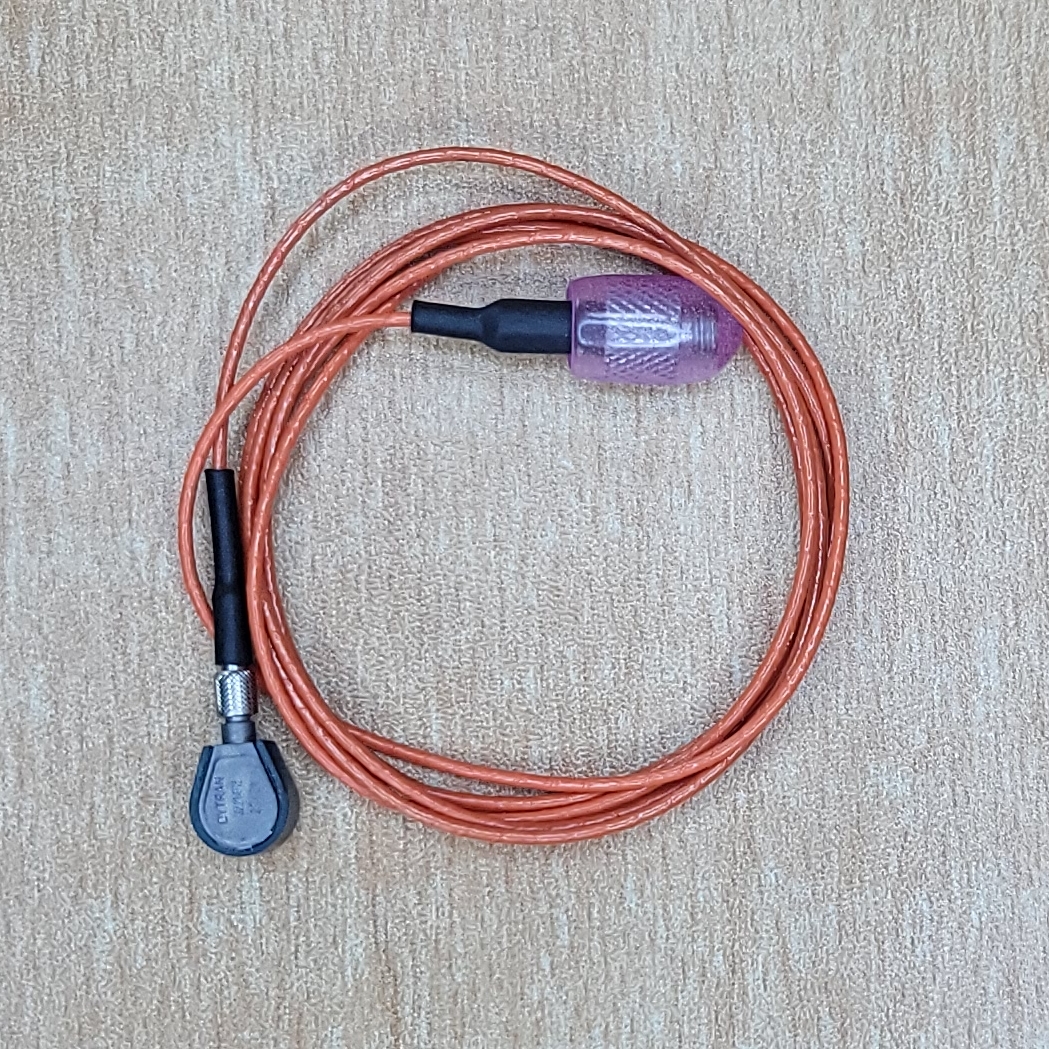

3225F1은 초소형, IEPE, 고감도 물방울 모양 센서입니다. 가스 방출량이 적은 이 모델은 밀폐형이며 90cm 길이의 탈착식 케이블이 포함되어 있습니다. 원래 PC 기판 및 기타 소형 물체의 진동 시험 및 모달 해석을 위해 설계되었지만, 고온 연소/엔진 시험대 진동 시험 및 NVH(소음, 진동, 거칠기), 전자, 반도체 장비, 방산, 항공, 자동차, 항공기 시험에도 활용 가능합니다.
2. 3225F1 규격
3225F1규격은 아래표를 확인하시기 바랍니다.
| 센서 종류 | Single Axle Accelerometer | 센서 타입 | IEPE |
| 감도(mV/g) | 10 | 측정범위(g pk) | 500 |
| 주파수범위(Hz) | 1.6~10,000[10%] | 무게(gram) | 0.8 |
| 센서 하우징 재질 | Titanium | Seal | Hermetic |
| 신호선 단자 방향 | Side | 온도범위(°C) | -55~+125 |
| 신호선 연결 단자 | 3-56 | 고정방법 | Adhesive |
| 전기적절연 | - | 최대 충격 | 5,000 g pk |
아래를 클릭하시면 3225F1의 데이터시트를 다운로드 하실 수 있습니다.
3. 3225F2 진동 센서
3225F2센서는 3225F1센서에 Ground Isolation 기능이 추가가 되었으며, 환경시험, 진동가진기를 사용하는 공진주파수 검출시험, 항공기, 반도체 장비, 전자 부품, 자동차등의 성능 시험등에서 소형이며 전기적 절연기능이 뛰어나 사용자가 원하는 환경에서 진동 계측을 할 수 있는 센서입니다. 현재 Special model로 분류되어 10개 이상만 주문이 가능합니다.
아래를 클릭하시면 3225F2의 데이터시트를 다운로드 하실 수 있습니다.
자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.
