자동차 시트 테스트 및 설계
BPMS 압력 매핑 시스템을 사용하여 자동차 좌석의 좌석 편안함과 출입 테스트를 실시합니다.

자동차 시트의 압력 매핑
체압 측정 시스템(BPMS™)은 자동차 시트와 사무용 의자에 앉은 사람들의 "압력 지도"를 작성하는 데 널리 사용됩니다. 수집된 정보는 시트 디자인과 편의성 개선을 위한 정보를 제공합니다. 이 시스템은 역동적이고 휴대성이 뛰어나 실험실 아니라 이동 중인 자동차에서도 쉽게 사용할 수 있습니다. GM, 포드, 도요타, 혼다, BMW, PSA, 볼보, 델파이, 존슨 컨트롤즈, 포레시아, 마그나, 스틸케이스등 여러 회사가 BPMS를 사용하고 있습니다.

급격하게 변화하는 현대 시대의 자동차, 전기 자동차, 자율주행 자동차의 진화하는 설계 요구와 과제는 좌석 등받이와 쿠션 압력의 동적 관계를 변화시킵니다.

아래 이미지는 운전자가 브레이크 페달을 밟을 때 시트 등받이와 쿠션 압력의 동적 상호 관계를 보여줍니다. Tekscan 압력 감지 매트를 시트 등받이와 쿠션에 부착했으며, 출력은 그림 2에 나와 있습니다.

좌석 등받이와 쿠신 압력, 그림 2

이 스크린샷은 운전자가 브레이크를 밟을 준비를 할 때의 압력 분포를 보여줍니다. 오른쪽 엉덩이에 가해지는 (빨간색) 압력상승은 오른발을 들어올린 결과입니다. 오른쪽 컬러 이미지는 브레이크를 밟을 때 발생하는 압력분포의 변화를 보여줍니다. (빨간색) 높은 압력 영역이 엉덩이에서 요추로 이동한 것을 알 수 있습니다.

자동차 시트 압력 매핑 응용 프로그램
 편안함 연구
 제품 식별 :
   시간이 흐름에 따른 압력의 변화
   접촉 면적 측정
   국소적 최대 압력 부위 (압력이 집중되는 특정 부위)
 다음의 효과를 측정:
    스티칭 (Stitching)
    볼스터 (Stitching)
    와이어 스테이 (Stitching)
    폼 강성
    좌석 각도
    요추 지지대 (Lumber support)
    시트 커버 재질

압력 매핑의 이점
 폼의 강성과 커버 소재를 최적화함.
 운전자의 가장 적합한 인체공학적 위치를 선택할 수 있음
 거주자의 출입 용이성 연구.
 높은 활동 중 및 장기간에 걸쳐 운전자의 자세 변화 측정.


관련 센서
 압력 매핑 센서 5315   : 대면적 CMP 및 스크린 인쇄 분야에 사용
 압력 매핑 센서 5330   : 좌석, 위치, 쿠션, 매트리스 또는 지지 표면 연구에 사용되는 센서
 압력 매핑 센서 5350-A  : 신체 측정 분야에 사용 가능

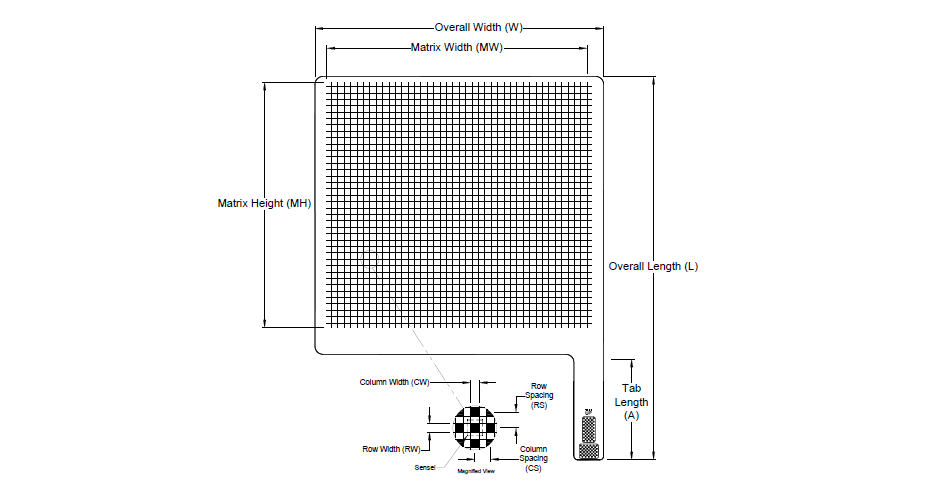

압력 매핑 센서 5330, 그림 3



압력 매핑 센서 5350-A, 그림 4
