진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
2025년 4월부터 압력 매핑 전문 회사인 미국의 Tekscan사와 독점 대리점 계약을 하여 Tekscan 제품을 국내에 판매를 하고 서비스를 하게 되었습니다. (치과제품 제외)
이 글에서는 Tekscan의 손의 면압 (pressure mapping)을 측정하는Grip System을 소개합니다.
위 그림을 클릭하시면 블로그 메인화면으로 이동합니다

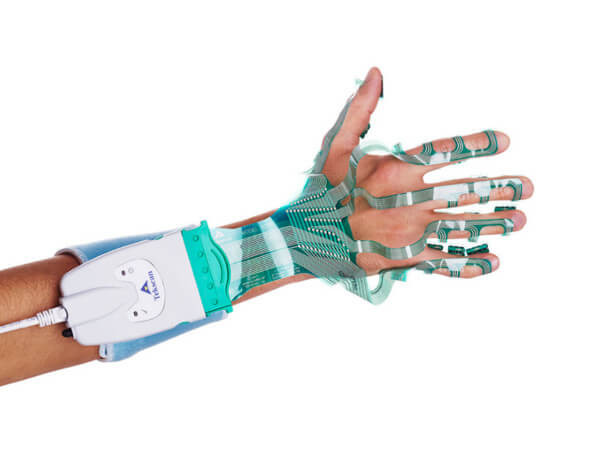

Grip 시스템이란?
물체를 잡을 때 인간의 손이 가하는 힘을 정량화하는 촉각적 그립 압력 매핑 시스템
Grip™ 시스템은 물체를 잡을 때 발생하는 정적 및 동적 압력을 측정하고 평가합니다. Grip™은 사람의 손과 손가락 그립 어플리케이션에 대한 인터페이스 압력을 측정하여 편안함, 디자인 및 인체공학성을 평가합니다. 이 시스템은 더욱 인체공학적으로 견고한 제품 설계 개선, 손목 터널 증후군 및 반복 동작 증후군 연구, 또는 다양한 도구 및 스포츠 장비에 대한 사람의 그립력 분석에 사용됩니다. 제품 설계, 제조, 품질 및 연구 향상을 위한 중요한 정보와 통찰력을 수집하는 데 이상적인 도구입니다.
Grip ™ System의 주요 특징
•좌우 손 동시 측정
•압력 지점의 국소적 감지 및 감지를 위한 수많은 독립적인 감지 요소
•한 사람이 손에 도구를 장착하면 여러 가지 방법으로 여러 물건을 잡을 수 있습니다.
•최대 750Hz의 높은 스캐닝 속도(테더링 버전)
•종이처럼 얇은 센서 폼 팩터로 손의 모든 움직임을 완벽하게 구현할 수 있습니다.
•모든 사람에게 맞는 한 가지 크기
•내구성이 뛰어나고 재사용 가능한 센서
Grip ™ System구성
그립 시스템은 이동성과 측정 범위 향상을 위해 연결형(Tethered) 또는 비연결형으로 (Datalogger+Wireless) 제공됩니다. 특정 용도에 따라 가장 적합한 연결 유형이 결정됩니다.
모든 Grip System은 VersaTek™ 기반 시스템입니다. 그리고, 커프(Cuff) 라고 하는 특수 설계된 스캐닝 전자 장치(Hardware)를 사용합니다. 커프(Cuff)는 센서에 연결되어 데이터를 수집하고, 수집된 데이터는 처리되어 USB 연결을 통해 컴퓨터로 전송됩니다. VersaTek 전자 장치(Hardware)는 최고 속도로 작동하며 다른 VersaTek 센서와 호환되므로 Tekscan 시스템에 신발 내부, 의수, 그립, 좌석 및 위치 조정 기능을 추가할 수 있습니다.
연결형 Grip 시스템 (Tethered 모델)
센서와 피사체의 스캐닝 전자 장치는 커프(Cuff) → VersaTek 전자 장치(Hardware) → USB 포트를 통해 컴퓨터에 연결됩니다. 동적 이벤트는 최대 750Hz의 스캔 속도로 포착됩니다.
• VersaTek Cuff (2)
• VersaTek 2포트 허브
• Grip Software (Web download)
• 센서, 모델 번호 4256E
구성품은 시스템 구성에 따라 달라집니다. 시스템 구매 시 추가 품목이 포함 될 수 있습니다.
Grip 센서 – 4256E
Grip™ 시스템은 손에 직접 사용하거나 장갑에 내장할 수 있는 얇고 고해상도의 센서를 사용합니다. 각 센서는 손가락과 손바닥의 중요한 해부학적 부위에 개별적으로 배치할 수 있는 18개의 감지 영역을 가지고 있습니다. 감지 영역 사이의 간격은 관절을 피하고 자유롭게 움직일 수 있도록 하여 그립 측정에 방해가 되지 않도록 합니다. 각 감지 영역에는 손의 압력 지점을 국소적으로 식별하기 위한 여러 개의 감지 요소(Sensels™)가 있습니다.
아래를 클릭하시면 data sheet를 다운로드 받으실 수 있습니다.

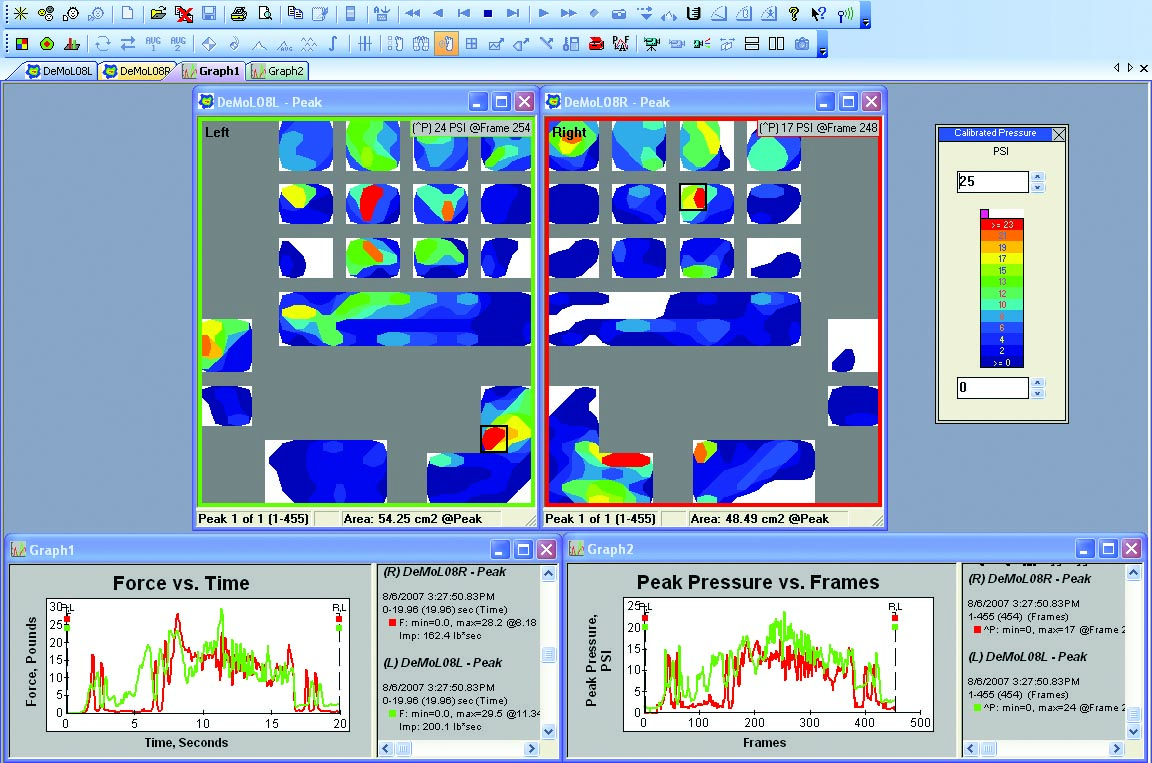

소프트웨어 기능
• 2D 및 3D로 실시간 또는 기록된 데이터에 액세스
• 주요 지표: 총 힘, 최대 압력 및 힘의 중심
• 데이터를 그리기 위한 다양한 그래프 옵션
• 여러 테스트 결과를 동시에 보고 비교하세요
• Tekscan 영화의 각 프레임에 디지털 이미지를 첨부하는 기능
• 데이터를 ASCII 또는 AVI 파일로 내보내기
• 이 소프트웨어는 한국어도 지원을 합니다.
Grip ™ System 적용 사례
아래를 클릭하시면 Grip System과 관련된 카다로그를 다운로드 하실 수 있습니다.
자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.
참고자료 (reference) :
1. 싸이러스 홈페이지 (https://www.cylos.co.kr)
2. 텍스켄 홈페이지 (https://www.tekscan.com/)
3. 싸이러스 네이버 블로그 (https://blog.naver.com/cylos_co)
4. 싸이러스 티스토리 블로그 (https://cylos.tistory.com/)
