다목적 Nip 압력 측정 시스템 소개 (2)

진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
2025년 4월부터 압력 매핑 전문 회사인 미국의 Tekscan사와 독점 대리점 계약을 하여 Tekscan 제품을 국내에 판매를 하고 서비스를 하게 되었습니다. (치과제품 제외)
이 글에서는 롤 사이의 동적 접촉 압력을 정확하게 측정하고 분석하는 Tekscan사의 NPAT 측정 시스템을 소개합니다.

NIP 압력 측정시스템 NAPT, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



Nip Pressure Alignment Tool
NPAT는 닙 풋프린트와 닙 롤 간의 상대적 압력 분포를 캡처하는 데 사용됩니다. NPAT 센서 밴드 어레이는 하나의 데이터 수집 핸들을 사용하면서 매우 넓은 영역을 커버할 수 있습니다.

NIP(닙) : 롤과 롤 사이의 선상의 접촉면.

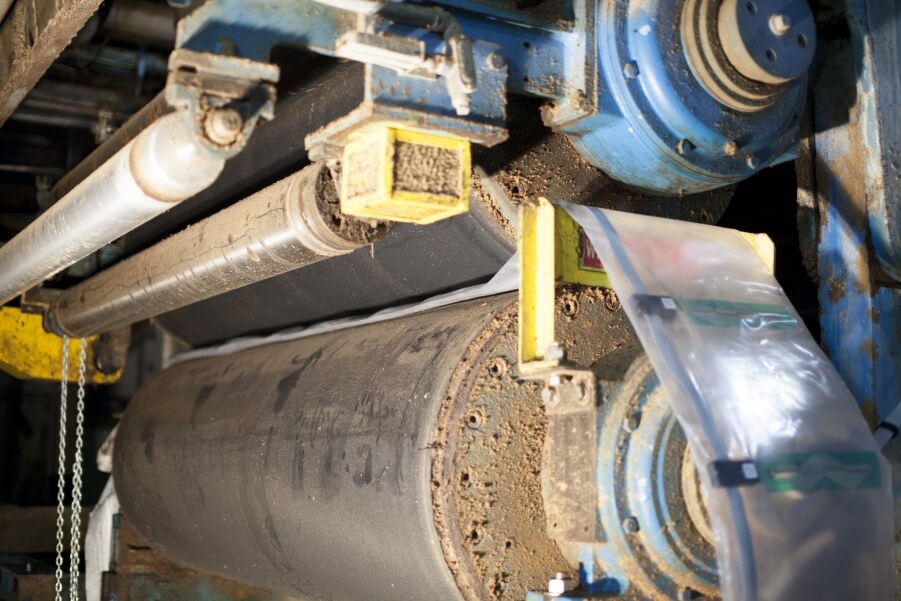

압력을 측정하고 있는 NAPT, 그림 2



Nip 압력 측정
Nip Pressure Alignment Tool™(NPAT)™ 은 기계 설정 시 추측을 배제하는 완전한 닙 압력 및 힘 측정 도구입니다. NPAT는 실시간 데이터를 사용하여 균일한 압력과 닙 접촉을 확인합니다. 이 도구는 6.35mm(.25")에서 215.9mm(8.5") 사이의 닙 너비를 실시간으로 측정하고 표시합니다.

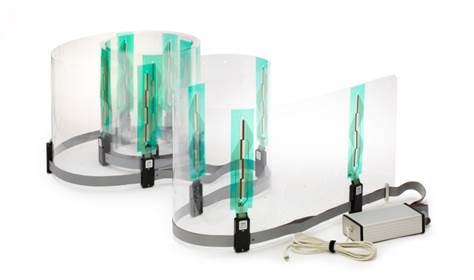

NPAT hardware, 그림 3



주요 특징들:
• 구성 가능한 감지 대역 어레이
• 사용하는 동안 밴드/하우징을 적절하게 정렬된 상태로 유지하기 위한 캐리어
• Evolution™ 핸들용 인클로저는 보다 견고한 응용 분야에서 전자 장치를 보호합니다.
• 현장에서 쉽게 교체 및 서비스할 수 있는 밴드
• 다양한 롤 크기를 지원하는 세 가지 센서 모델 해상도
• 보관을 위해 쉽게 말아 올릴 수 있습니다.

기계에서 "crowning"은 일반적으로 "압력 또는 부하가 과도하여 부품이나 구조물이 파괴되거나 변형되는 현상"을 의미합니다. "Under-crowning"은 부품이 정상적으로 작동하기 위한 최소한의 압력 또는 부하를 받지 못하는 경우, "over-crowning"은 부품이 과도한 압력 또는 부하를 받아 파괴되거나 변형되는 경우를 의미합니다.

Nip 압력 측정의 이점:
• 압력 분포, Nip 너비 및 교차 너비에 대한 명확한 시각적 표현
• 적절한 정렬 보장
• 장비 및 제품 손상 방지
• 정량화할 수 있고 신뢰할 수 있는 데이터 제공
• 현장에서 쉽게 유지 관리 가능

NAPT software, 그림 4



NPAT는 다음을 식별하는 데 도움이 됩니다.
• 상호간의 기계 비교
• 예방적 유지 보수
• 부 정합
• 크라운
• Roller 지름 변화
• 편향도

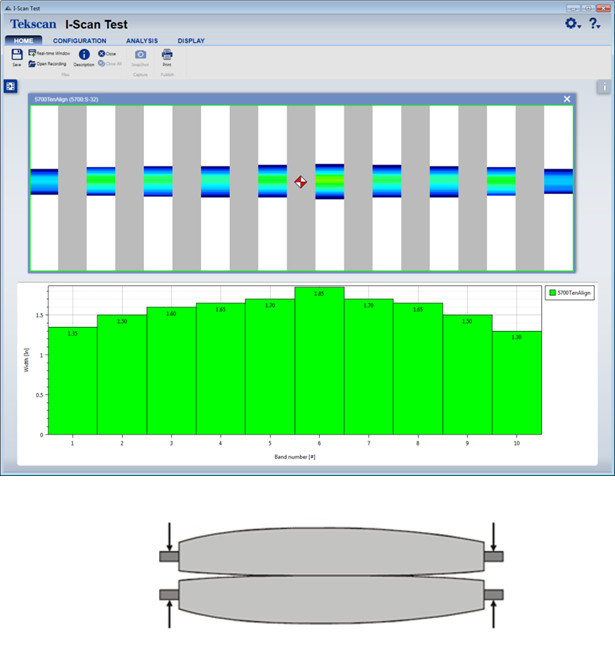

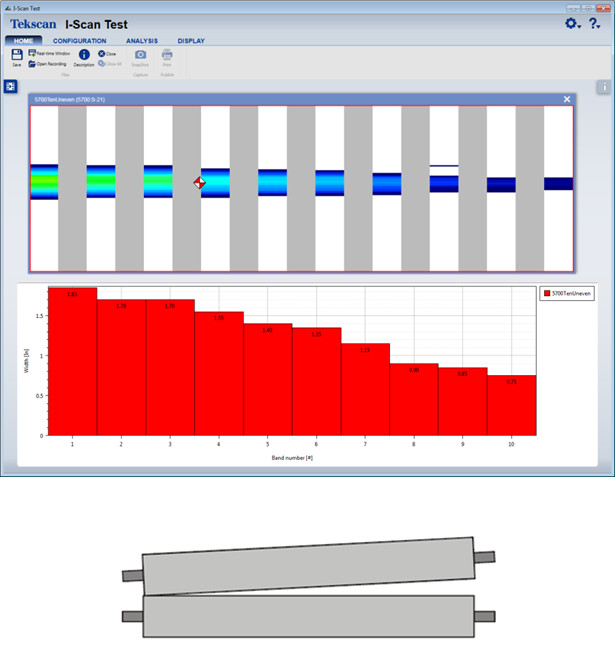

롤러 정렬 불량을 보여주는 소프트웨어, 그림 5

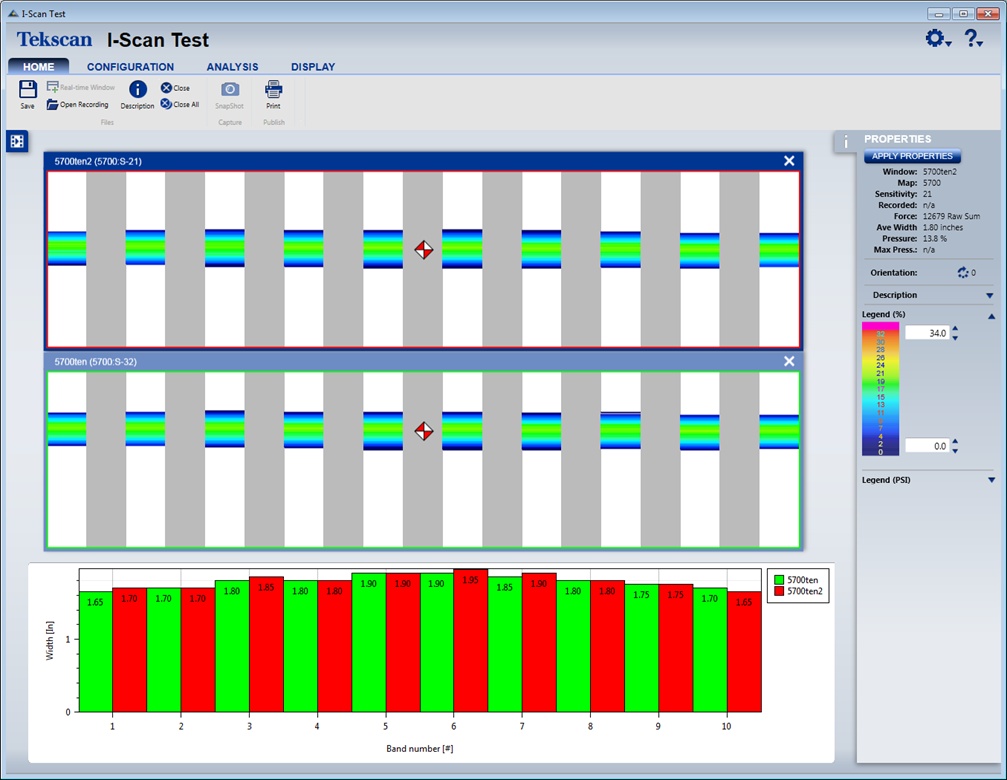

무거운 크라운 또는 정렬 불량을 보여주는 소프트웨어, 그림 6





NPAT 구성
각각 고유한 간격이 있는 9개의 표준 시스템이 있습니다. 모든 시스템의 Nip 감지 폭은 44.45mm(1.75인치)에서 223.5mm(8.80인치) 사이입니다. 이 시스템은 최대 4,500psi(310bar)의 압력을 측정할 수 있습니다.

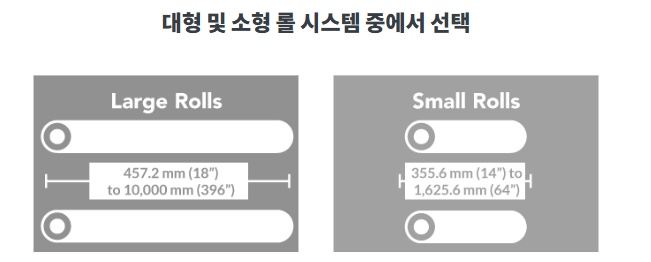

그림 7

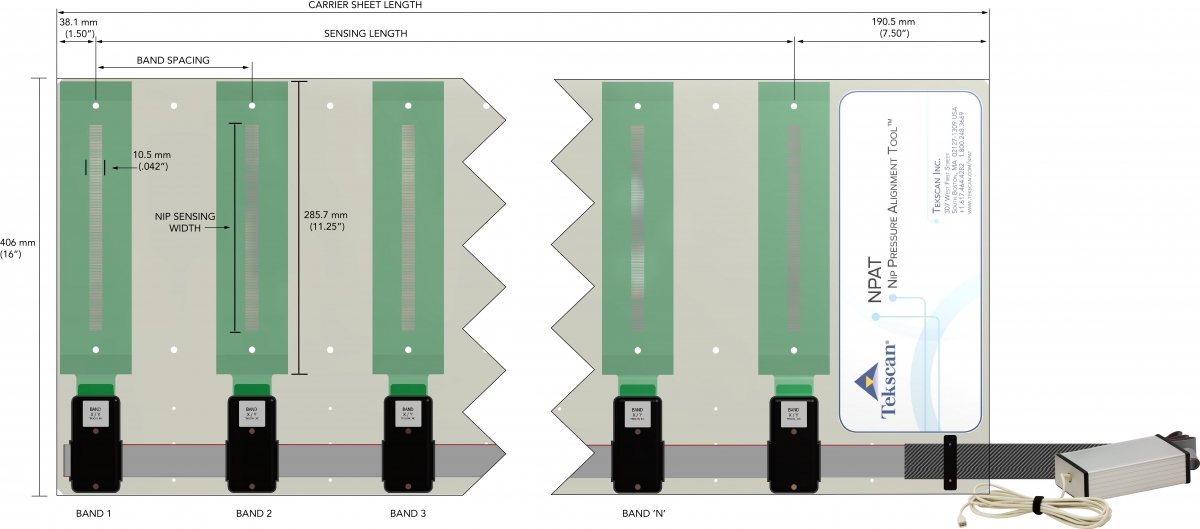

5700 및 5707 센서, 인쇄산업의 대형 롤에 이상적인 센서, 그림 8

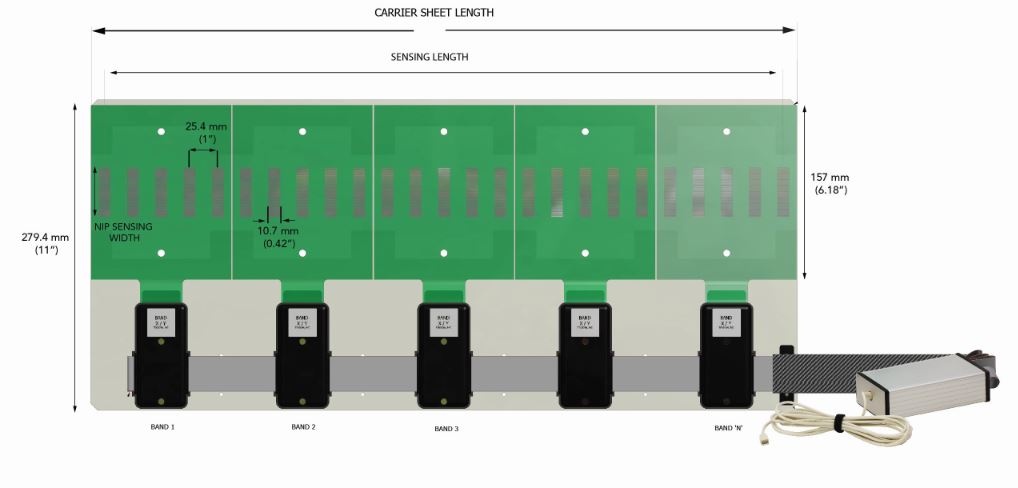

5705 센서, 인쇄산업의 소형 롤에 이상적인 센서, 그림 9



소프트웨어 기능
포함된 소프트웨어에는 빠르고 효율적인 기계 설정이 가능한 사용하기 쉬운 인터페이스가 있습니다. 사용자가 Nip 균일성을 쉽게 식별할 수 있도록 간소화된 기능 세트가 있습니다. 각 밴드의 압력 분포가 표시되며 이미지의 스냅샷으로 저장할 수 있습니다. 더 많은 기능은 다음과 같습니다.

• 롤 전체의 밴드에 대한 압력 프로파일의 실시간 표시
• Gragh Nip Width & Relative Force of each sensing band
• Center of force 커서는 베어링에서 동일한 하중을 확인
• 압력 값의 색상 스케일
• 실시간 데이터를 이전에 측정한 기준 측정치와 비교

아래 Nip Pressure Alignment Tool™ 관련 동영상을 참고하시기 바랍니다.

NPAT 관련 동영상

아래를 클릭하시면 I-Scan과 NPAT를 비교한 자료를 다운로드 하실 수 있습니다.

TM NPAT Flyer_RevF.pdf

3.00MB



자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.

위 그림을 클릭하면, 싸이러스 홈페이지로 이동합니다.
