타이어 비드 시트 및 씰 평가

거의 모든 타이어-휠 인터페이스의 비드 시트/씰 압력 프로필을 측정합니다.



촉각 압력 센서를 이용한 타이어 비드 압력 측정

I-Scan™ 압력 매핑 시스템은 거의 모든 타이어-휠 인터페이스의 비드 시트/씰 압력 프로파일을 빠르고 정확하게 측정할 수 있도록 합니다. I-Scan이 도입되기 전까지는 타이어 비드 프로파일을 측정하는 유일한 방법은 고가의 림 장비를 사용하거나 특수 계측 휠을 제작하는 것이었습니다. 타이어 비드 센서는 모든 타이어와 휠 인터페이스의 계측을 용이하게 하고 비드 압력 프로파일을 정확하게 측정합니다.



이러한 압력 프로파일과 다양한 조건에서 압력 프로파일이 어떻게 변화하는지 아는 것은 타이어와 휠 설계를 최적화하는 데 도움이 될 수 있습니다. 또한 타이어 및 휠 FEA 모델 검증에 필요한 중요한 시험 데이터를 제공합니다. 마지막으로, 기업은 값비싼 시험 장비의 필요성을 줄임으로써 시간과 비용을 절약할 수 있습니다.



Tekscan의 특허 받은 박막 센서는 다양한 모양과 압력 범위로 제공되며, 재사용이 가능하고 정확한 압력 데이터를 제공합니다. 당사의 숙련된 영업 및 엔지니어링 지원팀의 도움을 받아 각 시스템을 고객의 특정 요구 사항에 맞게 구성할 수 있습니다. I-Scan 압력 매핑 시스템에 대해 자세히 알아보세요.

그림 2

타이어 비드 접촉 압력의 2D 출력 및 압력 대 거리 플롯. 압력 프로파일은 타이어 바깥쪽에서 시작하여 플랜지와 비드를 지나 타이어 안쪽까지 표시됩니다.



타이어 비드 공기압 측정 응용 분야

 인보드 및 아웃보드 비드

 캠버, 슬립, 제동 및 회전 상황

 차량 과적 조건

 타이어 과부하 및 저부하 조건

 공기 주입, 착석 및 타이어 회전 시 압력



타이어 비드 공기압 측정을 위한 I-Scan™ 사용의 이점

 타이어 및 휠 FEA 모델 검증

 새로운 디자인을 테스트하기 위해 림 머신, 특수 장비가 장착된 휠 및 맞춤형 부품의 필요성을 대체.

 다양한 테스트 조건에서 압력 정보를 빠르고 쉽게 제공.



관련 센서

 압력 매핑 센서 8100 : 타이어 비드 분야에 사용 가능

 압력 매핑 센서 8110 : 타이어 비드 분야에 사용 가능

 압력 매핑 센서 8150 : 오프로드 타이어 비드 응용 분야에 사용 가능

 압력 매핑 센서 8155 : 오프로드 타이어 비드 응용 분야에 사용 가능

---

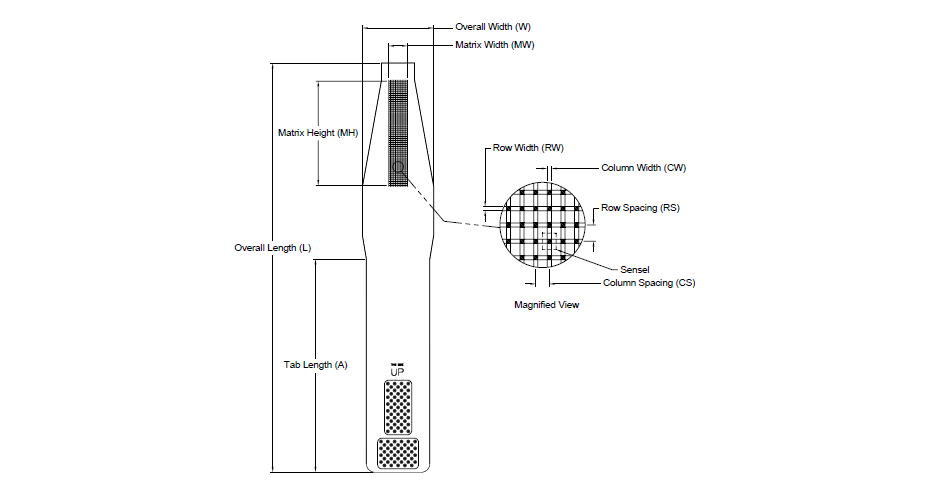

압력 매핑 센서 8100, 그림 3



 압력 매핑 센서 8100 ;

Matriz Size (Quantity) : 15.2 x 79.2 mm (12 x 52)

Number of Sensels™ : 624

Thickness   : 약 0.1 mm

사용온도      : -40 ~ +60 °C

---

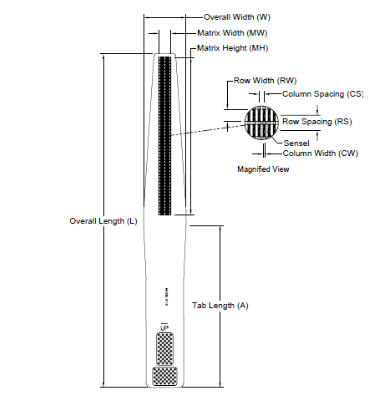

압력 매핑 센서 8110, 그림 4

압력 매핑 센서 8110 ;
Matriz Size (Quantity) : 15.2 x 198.1 mm (12 x 52)
Number of Sensels™ : 624
Thickness   : 약 0.2 mm
사용온도      : -40 ~ +60 °C

---



압력 매핑 센서 8150, 그림 5



압력 매핑 센서 8150 ;
Matriz Size (Quantity) : 18.4 x 406.4 mm (1 x 128)
Number of Sensels™ : 128
Thickness   : 약 0.1 mm
사용온도      : -40 ~ +60 °C

---

압력 매핑 센서 8155, 그림 6



압력 매핑 센서 8155 ;
Matriz Size (Quantity) : 18.4 x 660.4 mm (1 x 208)
Number of Sensels™ : 208
Thickness   : 약 0.1 mm
사용온도      : -40 ~ +60 °C

---

압력 센서는 아래의 링크에서 모델번호를 입력하거나 필요한 정보를 입력하면 관련된 센서를 찾을 수 있습니다.  https://www.tekscan.com/pressure-mapping-sensors



원본을 보시려면 아래를 클릭하시기 바랍니다.

https://www.tekscan.com/applications/tire-bead-seat-and-seal-evaluation

자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.
