브레이크 패드 압력 분포
브레이크 패드와 로터 또는 브레이크 슈와 드럼 사이에 작용하는 동적 힘을 측정, 관찰 및 평가합니다.

브레이크 패드 압력 분포 평가
I-Scan ™ 압력 매핑 시스템은 브레이크 시스템 및 마찰판 제조업체를 위한 다재 다능한 연구 개발 도구입니다. 이 시스템은 브레이크 패드와 로터 또는 브레이크 슈와 드럼 사이에 작용하는 동적 힘과 압력에 대한 즉각적인 통찰력을 제공합니다. I-Scan 시스템은 이러한 접합면 사이의 불균일한 압력이 존재하는 곳을 명확하게 표시하여 패드의 마모와 응력을 예측합니다. 이 정보는 설계 개선을 통해 브레이크 소음, 진동 및 충격음을 줄이는 등 브레이크 설계 엔지니어가 직면한 과제를 해결하는 데 사용될 수 있습니다.

브레이크 페이지의 내측(피스톤 측)과 외측(핑거 측)의 압력 패턴의 차이로 두 패드 모두의 굽힘이 나타남. 그림 2

Tekcan의 특허받은 박막 센서는 다양한 형태로 제공되며, 재사용이 가능하고 정확한 압력 측정값을 제공합니다. 당사의 숙련된 영업 및 엔지니어링 지원팀의 도움을 받아 각 시스템을 고객의 특정 요구 사항에 맞게 구성할 수 있습니다.

브레이크 패드 압력 측정 응용 분야
 브레이크 설계 연구 및 평가
 디자인 비교 테스트
 예측 테스트
 설계 검증
 소음, 진동 및 가혹함 테스트

압력 매핑의 이점
 FEA 모델 검증
 테스트 시간 단축
 도로 테스트 필요성 감소
 시간과 비용을 절약

관련 센서
 압력 매핑 센서 9850   : 대형 차량 브레이크 패드 측정용
 압력 매핑 센서 9851   : 트럭 브레이크 패드에 사용 가능
 압력 매핑 센서 9855N  : 소형 자동차 브레이크 패드 측정용

---

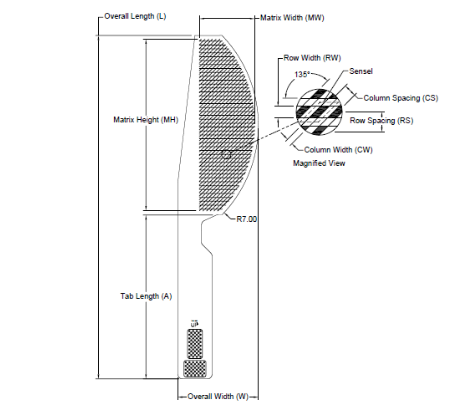

압력 매핑 센서 9850, 그림 3

압력 매핑 센서 9850 ;

Matriz Size (Quantity) : 160 x 65.5 mm (52 x 44)

Number of Sensels™ : 880

Thickness   : 약 0.1 mm

사용온도      : -40 ~ +60 °C

---

압력 매핑 센서 9851, 그림 4


압력 매핑 센서 9851 ;
Matriz Size (Quantity) : 76.2 x 237 mm (52 x 44)
Number of Sensels™ : 489
Thickness   : 약 0.1 mm
사용온도      : -40 ~ +60 °C

---

압력 매핑 센서 9855N, 그림 5

압력 매핑 센서 9855N ;
Matriz Size (Quantity) : 110 x 44.9 mm (44 x 48)
Number of Sensels™ : 863
Thickness   : 약 0.1 mm
사용온도      : -40 ~ +60 °C

---

압력 센서는 아래의 링크에서 모델번호를 입력하거나 필요한 정보를 입력하면 관련된 센서를 찾을 수 있습니다. 같습니다.
https://www.tekscan.com/pressure-mapping-sensors
