진동센서, 진동계 교정시스템, SPEKTRA CS Q-Leap 소개

진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
이번에는 기상청, KRISS, KTL, KOLAS, 대기업 및 정부연구소에서 사용하는 독일 SPEKTRA사의 진동센서 교정시스템을 소개하겠습니다.

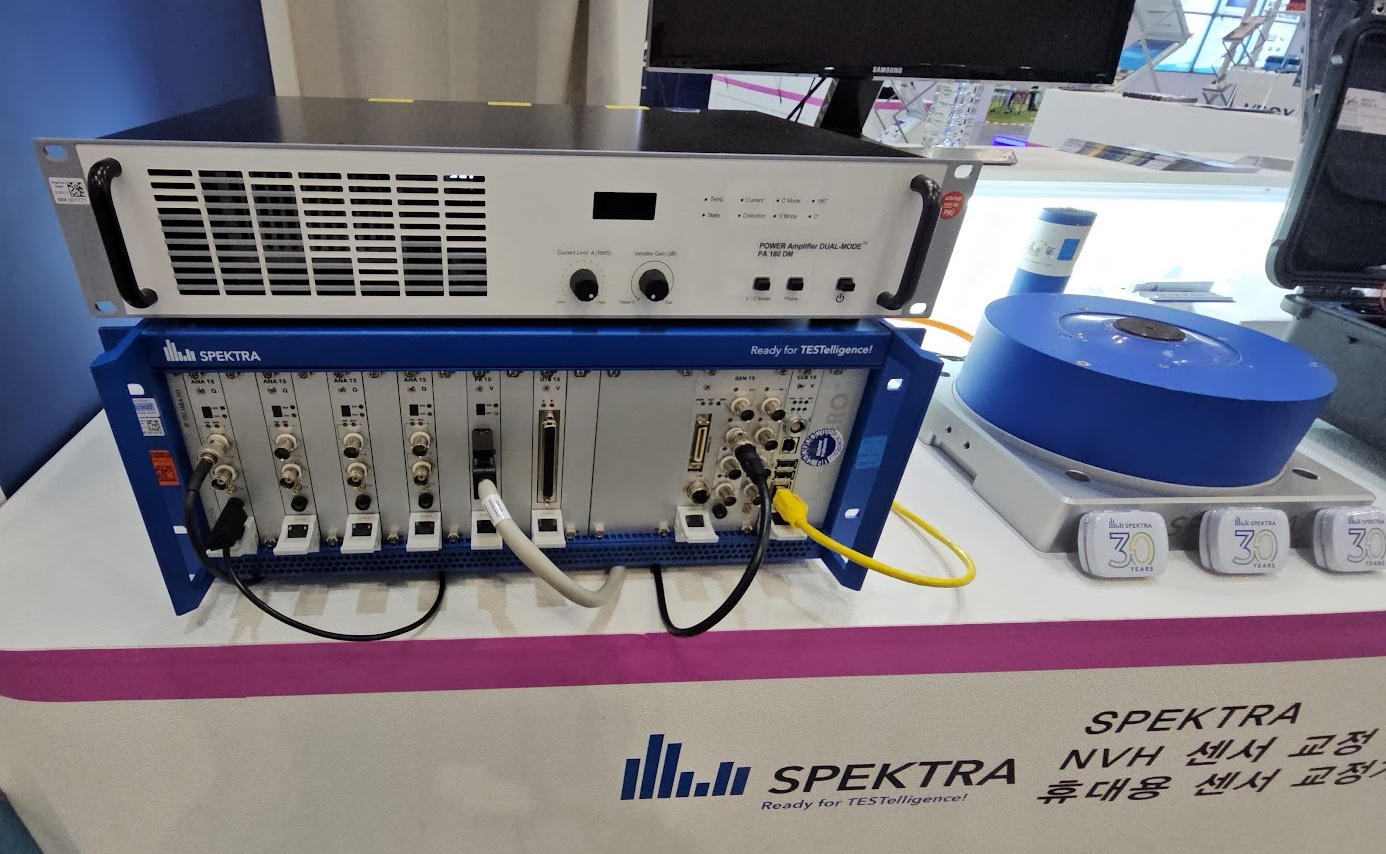

진동센서, 진동계 교정시스템, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다.
메인화면에서 분류전체보기(≡)를 클릭하시면 많은 정보를 보실 수 있습니다.



CS Q-LEAP™ 시스템은 CS18 MF 교정시스템의 새로운 시스템이며, 진동 센서 및 다양한 센서의 진동 교정에 사용됩니다. 이 시스템은 HERO™ 진동 컨트롤러와 SE-20/SE-29 고주파 가진기로 구성이 됩니다.

SPEKTRA 진동센서 교정시스템은 해외 NMI, ilac-MRA 교정기관에서 가장 많이 사용되고 있는 SPEKTRA 교정시스템은 국내에서도 KRISS, 기상청, KTL, ADD, KOLAS 교정기관에서 많이 사용하고 있습니다.

SPEKTRA 교정시스템은 아래와 같은 장점이 있습니다.
- CS18 MF 시스템의 후속 모델
- 넓은 교정주파수 범위 ; 5 Hz ~ 10 kHz (SE-20 진동가진기), 5 Hz ~ 20 kHz (SE-29 진동가진기)
- 진동계를 포함하여, 다양한 진동 센서 교정 가능 (이론적으로 2kg의 센서 및 진동계의 무게까지 시험 가능)
- 매우 작은 교정장비 불확도
- 자동화된 시스템으로 주파수 변경, 진동 가진 레벨, 측정, 감도 계산, 교정 보고서 작성 및 데이터 저장 등이 자동으로 진행
- KOLAS에서 요구하는 RAW 데이터 및 결과 데이터 저장
- KOLAS에서 요구하는 입력 신호의 출력이 가능 (HERO Hardware)
- 시스템 전체, 센서, 하드웨어의 DAkkS 교정차트 공급 가능
- 1개의 Hardware와 Software로 여러 개의 가진기를 연결하여 교정가능 (6개의 Source 채널 보유)
- ISO 16063 – 21 규격에 의한 교정



CS Q-Leap Sine SE-20
CS Q-Leap Sine SE-20 교정 주파수 범위 및 구성은은 아래와 같습니다.
- 교정 주파수 : 5Hz ~ 10 kHz
- 시스템 구성 : SE-20 진동가진기, PA 180 DM 또는 PA 500 DM 파워앰프, HERO 하드웨어, CS Q-Leap 소프트웨어, 부속품 외 기타



CS Q-Leap Sine SE-20, 그림 2



CS Q-Leap Sine SE-29
CS Q-Leap Sine SE-29 교정 주파수 범위 및 구성은은 아래와 같습니다.
- 교정 주파수 : 5Hz ~ 20 kHz
- 시스템 구성 : SE-29 진동가진기, PA 500 DM 파워앰프, HERO 하드웨어, CS Q-Leap 소프트웨어, 부속품 외 기타



CS Q-Leap Sine SE-29, 그림 3



Hero 하드웨어
Hero 하드웨어는 CS Q-Leap 교정시스템의 하드웨어입니다.
다양한 Analog 및 Digital 센서의 신호 입력이 가능하고, 입력된 신호를 처리하여 컴퓨터로 전송을 합니다. 신호 출력 단자가 있어 다양한 가진기를 (진동 및 음향) 가진 할 수 있는 신호를 출력합니다.  Hero 하드웨어는 IEPE, Charge, Microphone, PR센서, Digital 센서등을 입력 받을 수 있도록 다양한 모률로 구성을 할 수 있습니다.

- 신호 발생기 주파수 범위 : 1mHz ~ 100 kHz
- 최대 8개의 Analog 입력 (최대 24bit ADC 분해능, 최대 2.5MS/s)
- Digital 센서를 의한 최대 4개의 입력 슬롯
- 테스트 시스템 및 교정 시스템에 사용되는 실시간 진동 컨트롤러
- 1mHz ~ 100kHz 주파수 범위에서 AC 신호를 정밀하게 측정하기 위한 측정 및 교정 하드웨어



HERO 하드웨어, 그림 4



---

CS Q-Leap Sine SE-20 진동센서 교정시스템, 그림 5

---



CS Q-Leap Sine SE-20 진동센서 교정시스템 동영상

---



---

자세한 진동센서, 진동계 교정시스템의 규격은 아래 데이터 시트를 참고하시기 바랍니다.

SPEKTRA_CS_Q-LEAP_SINE_SE-20_Datasheet.pdf

0.21MB

---

SPEKTRA_CS_Q-LEAP_SINE_SE-29_Datasheet.pdf

0.21MB



자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.

위 그림을 클릭하면, 싸이러스 홈페이지로 이동합니다.
