SPEKTRA사의 SE-20, SE-21, SE-29 고주파 진동가진기 소개

싸이러스 네이버 블로그에 올린 글을 약간 수정 후 티스토리 블로그에 올립니다. (https://blog.naver.com/cylos_co/223552834702)



독일 SPEKTRA사는 25년 이상 전 세계적으로 측정 장비 및 센서를 테스트, 특성화 및 교정하기 위한 고품질 진동가진기 SE-09, SE-10, SE-13등을 개발하고 공급해 왔습니다. 그리고, 새롭고 때로는 독특한 기술이 성공적으로 구현되었습니다. 이전 모델에서 지속적인 추가 개발의 결과인 SE-20, SE-21, SE-29 진동 가진기 시리즈를 생산했습니다. 증가된 최대 payload(탑재량)과 동시에 낮은 횡방향 운동, 넓은 주파수 및 작동 온도 범위의 조합으로 이전에는 상상조차 할 수 없었던 가혹한 시험을 구현할 수 있습니다.



아래의 SE-2x (SE-20, SE-21, SE-29) 진동 가진기의 종류와 성능을 확인하시기 바랍니다

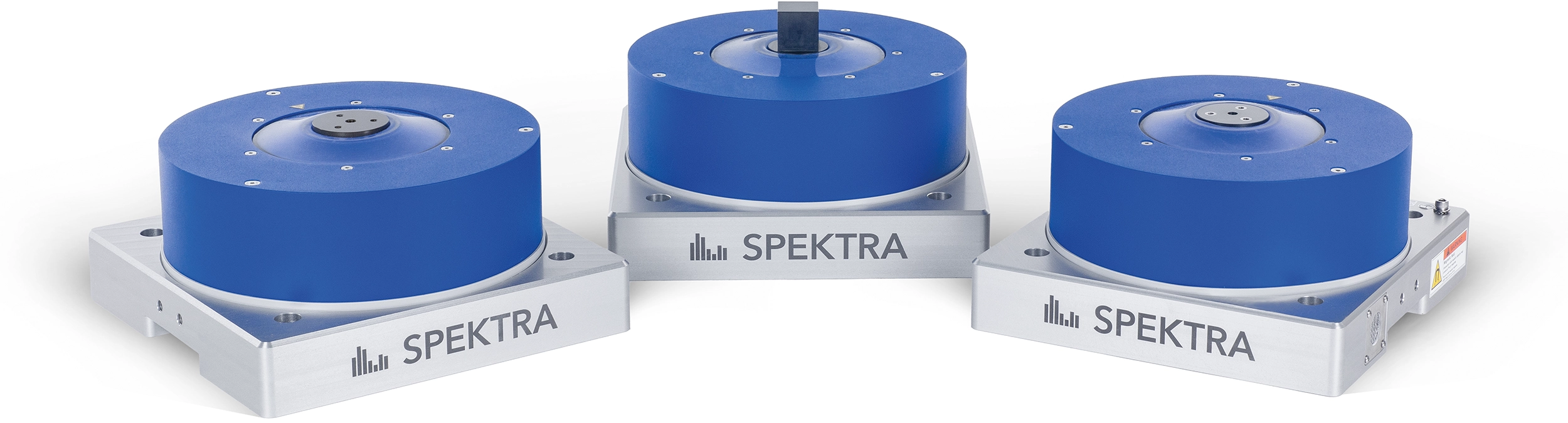

SPEKTRA사의 SE-2x (SE-20, SE-21, SE-29) 진동가진기 (그림 1)

위의 그림을 클릭하시면 티스토리 메인화면으로 이동합니다.

---

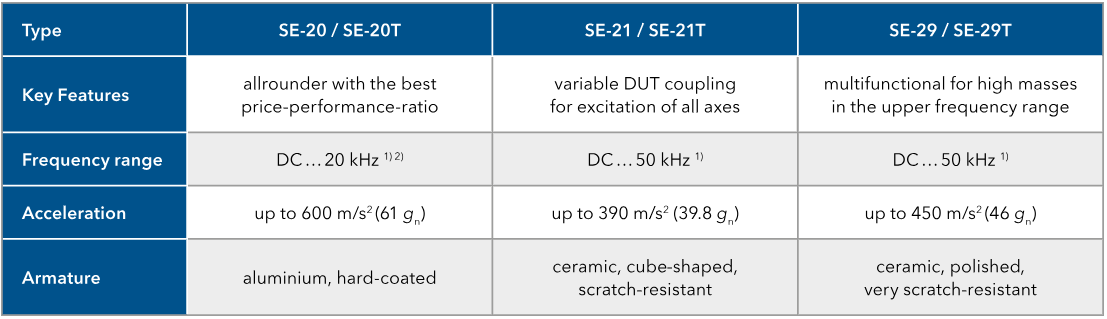

SPEKTRA사의 SE-2x (SE-20, SE-21, SE-29) 진동가진기 성능표 (그림 2)



표에서

1) 옵션 내부 기준 센서를 사용하는 경우 3Hz부터

2) 진동 센서 교정을 위해 10kHz까지 권장



SE-2X (SE-20, SE-21, SE-29) 진동 가진기는 아래와 같이 인상적인 기능과 뛰어난 성능을 가지고 있습니다.

• 매우 넓은 주파수 범위 (very wide frequency range, high frequency range)

- SE-20 : DC ... 20 kHz 1)

- SE-21, SE-29 :  DC ... 50kHz 1)

1) 옵션 내부 기준 센서를 사용하는 경우 3Hz부터



• 증가된 최대 탑재량 (high maximum payload)

- 대형 센서, 지진계 또는 수직으로 최대 2kg 또는 수평으로 1kg의 소형 장치의 진동 테스트를 위한 새로운 응용 가능성



SPEKTRA사의 SE-20 진동가진기 (그림 3)



SE-20, SE-29 진동 가진기 시리즈는 대형 센서, 지진계 또는 소형 장치의 진동 테스트를 위한 새로운 애플리케이션을 가능하게 합니다. 수직 가진에서 최대 탑재량은 최대 2kg입니다.

옵션으로 제공되는 트러니언 베이스를 사용하면 최대 1kg의 시험편을 수평으로 가진 할 수 있습니다.



• 낮은 횡방향 운동 < 5% (low transverse motion < 5%)

- 혁신적인 스프링 가이드 드라이브 덕분에 최대 변위 10mm 가진 가능

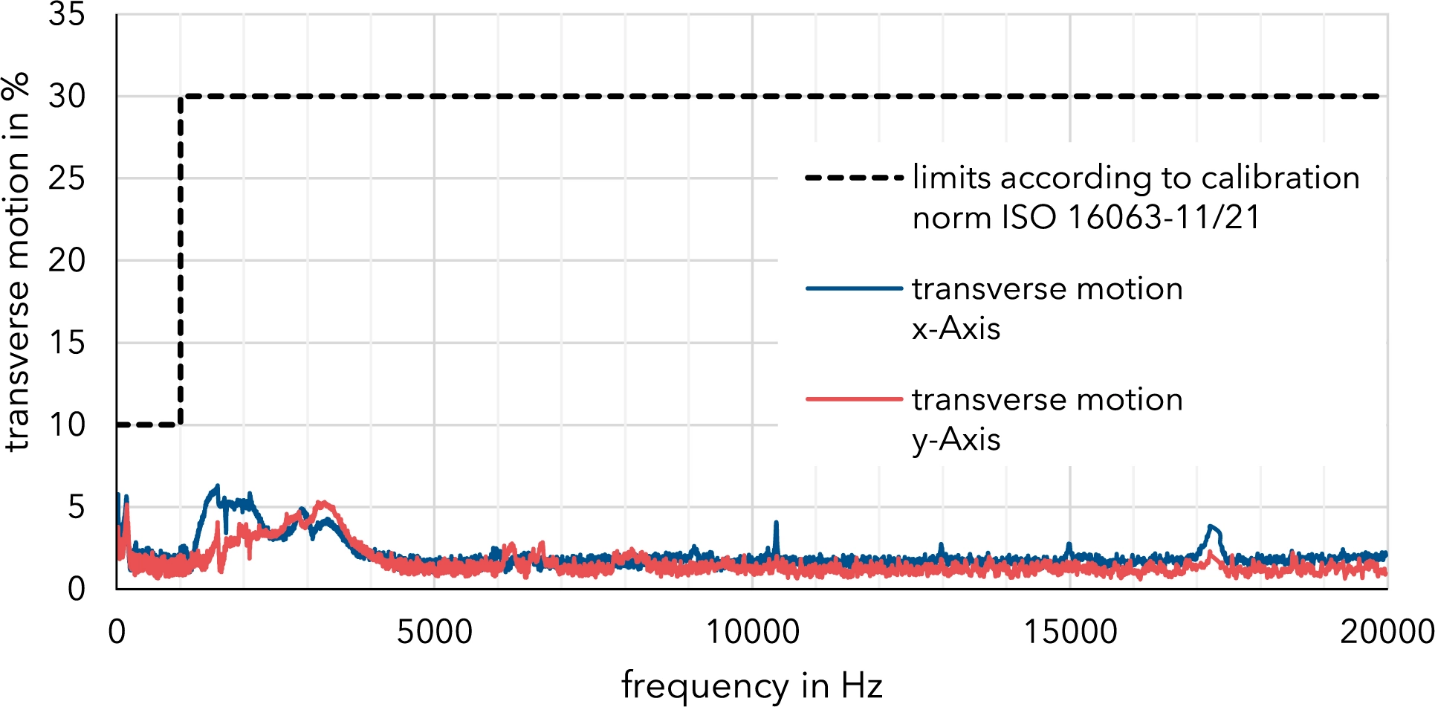

SPEKTRA사의 SE-2x (SE-20, SE-21, SE-29) 진동가진기 횡진동 (그림 4)



다이어그램에서 볼 수 있듯이, 횡방향 운동의 값은 일반적으로 주축에 대해 < 5% 이고 따라서 넓은 주파수 범위에서 ISO 16063-11/21의 요구 한계 값보다 훨씬 낮습니다. 이는 센서의 특성화 또는 교정을 위해 이러한 진동 가진기를 사용 할 수 있도록 지정 할 수 있습니다.

SE-20, SE-29 진동가진기는 진동 센서 교정을 위한 ISO 16063-11/21 표준을 준수합니다.



• 극한 온도 범위 (extreme temperature range)

- 모든 SE-2X 진동 가진기 (작동 범위 -20°C ...+80°C)는 환경 챔버에서 사용하기 위한 "T-Variation"으로도 사용 가능 (작동 범위 -40°C ...+120°C)

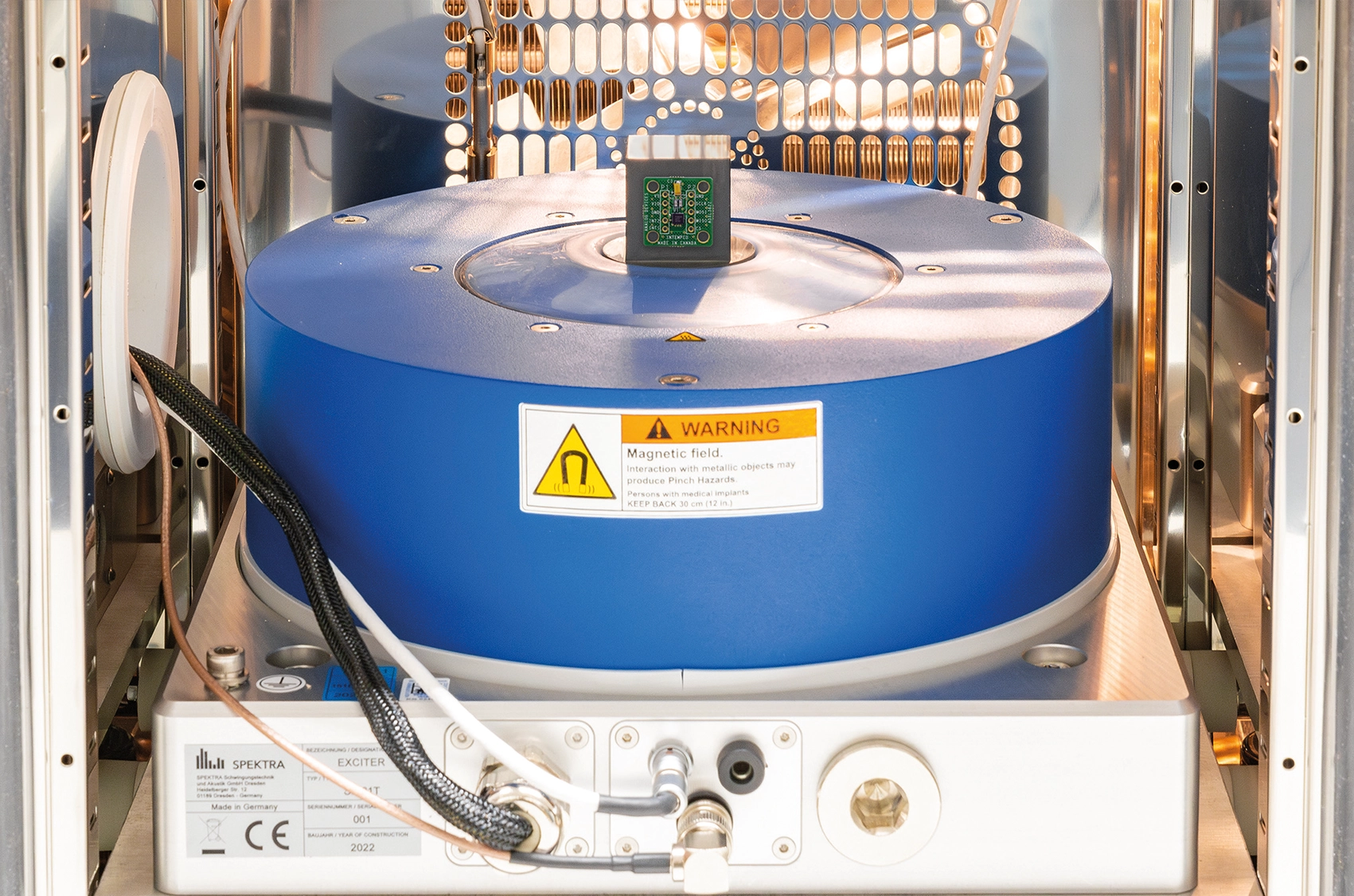

환경 챔버 내부에 설치된 SPEKTRA사의 SE-2x (SE-21) 진동가진기 (그림 5)



모든 SE-2X 진동 가진기의 기본 사용온도는 -20 °C ...+80 °C (-4 °F ...+176 °F)의 온도 범위를 제공합니다. 특수 온도 조건에서의 진동 가진 시험의 경우, -40 °C...+120 °C (-40 °F...+248 °F) 범위의 온도 챔버에서 사용할 수 있는 옵션 "T 모델"로 제공됩니다 . 이 옵션은 고온에서 가진할 수 있는 특별헌 부품과 특정 설계가 사용됩니다.



• 고 진폭에서 연속 작동 (continuous operation at high amplitudes)

- 옵션 팬을 사용하여 코일과 전기자의 강제 공기 냉각이 가능하고 내장된 온도 센서를 사용하여 온도를 모니터링할 수 있음

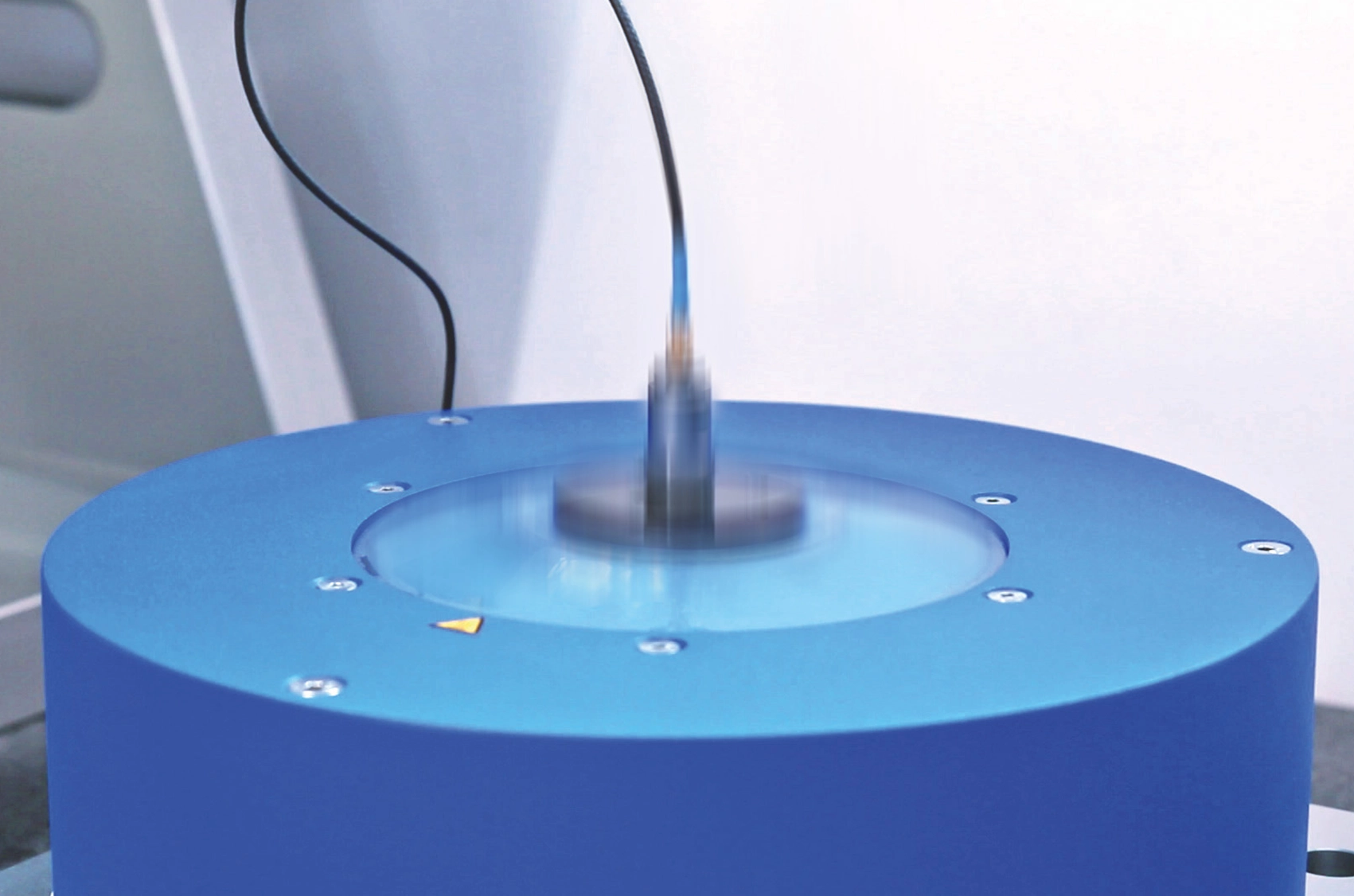

SPEKTRA사의 SE-20, SE-29 진동가진기의 진동 가진 사진 (그림 6)



옵션 팬을 사용하여 코일과 전기자를 강제로 냉각하므로 SE-2X 여자기는 연속 사용에도 적합합니다.

동시에 내장 센서를 사용하여 실시간 온도 모니터링을 수행할 수 있습니다.

두 세트 모두 과열을 방지하는 데 유용한 추가 기능입니다.

이 시리즈의 모든 셰이커에 옵션으로 제공됩니다.



• 쉬운 워크플로 통합 (easy workflow integration)

- 압축 공기 공급이나 제로 위치 컨트롤러가 필요 없기 때문에 실험실 환경에서 간단한 작동과 쉬운 구현

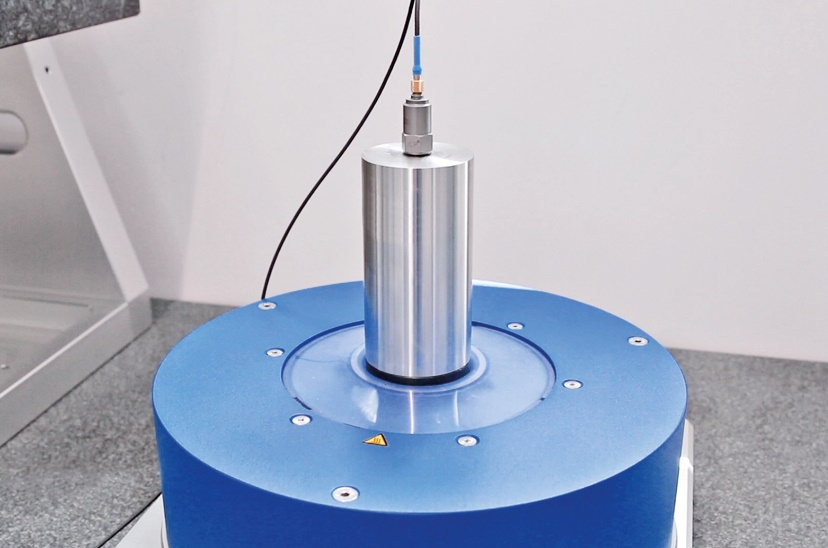

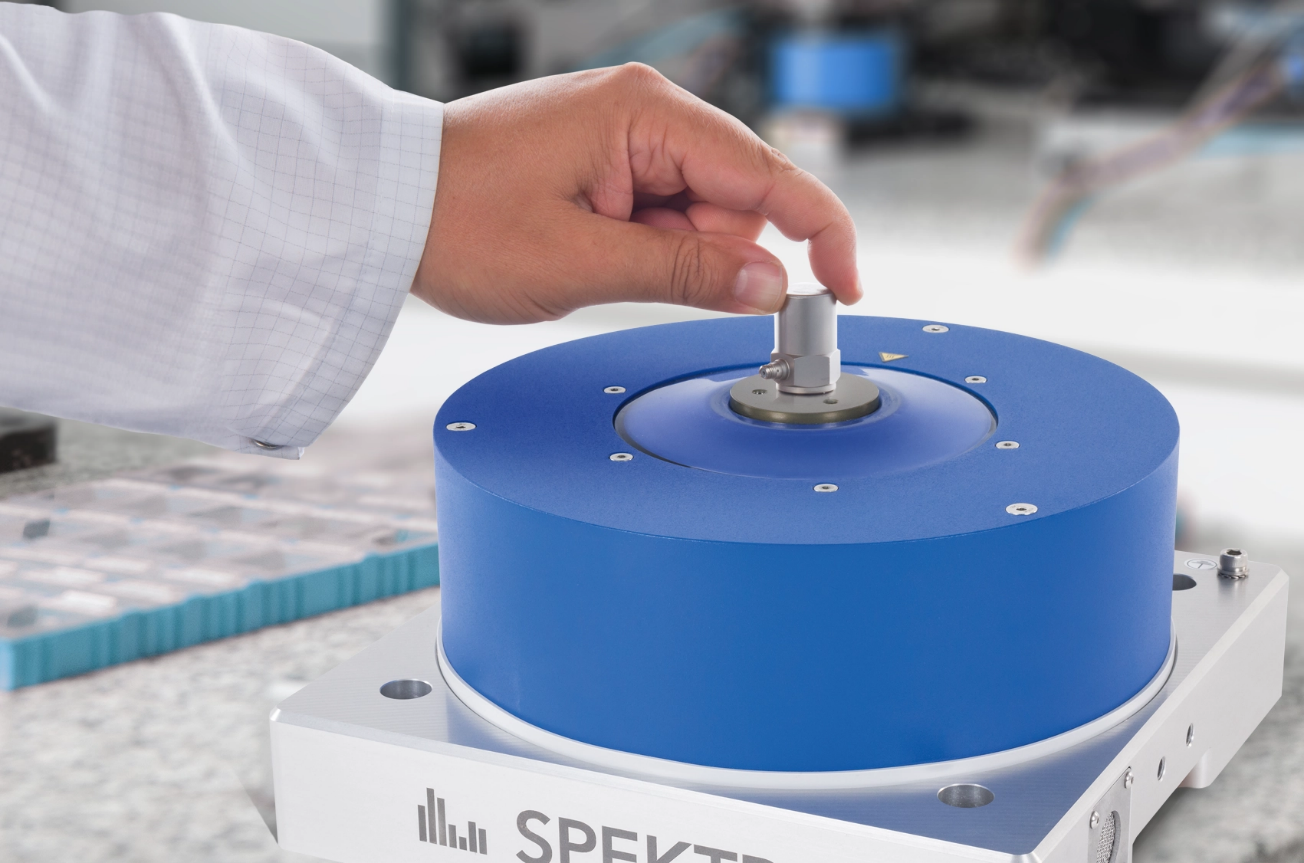

SPEKTRA사의 SE-20, SE-29 진동가진기의 가속도계 교정준비 사진 (그림 7)



SE-20, SE-21, SE-29 진동 가진기는 압축 공기의 공급 없이 사용할 수 있도록 개발되어 어떤 실험실 환경에서도 쉽고 문제없이 구현할 수 있습니다. 또한 제로 위치 제어 (zero controller)가 필요 없으므로 작업 시간이 단축됩니다. 사용자 친화적이고 간단한 작동으로 SE-2X 진동 가진기를 기존 워크플로에 빠르게 통합할 수 있습니다.



• 테스트 샘플의 다양한 결합 (Variable coupling of your test items)

SPEKTRA사의 SE-21 진동가진기의 DUT 부착 사진 (그림 8)



DUT를 진동가진기에 장착하는 데는 다양한 방법이 있습니다.

SE-20 과 SE-29 에는 센서를 직접 또는 다양한 어댑터를 통해 부착할 수 있는 나사산이 있습니다.

SE-21의 특별한 특징은 큐브 형태로 시험편을 어느 쪽에나 부착할 수 있고 따라서 다른 축의 가진이 가능합니다. 견고한 세라믹 피팅은 더 큰 어댑터로 인해 발생할 수 있는 간섭을 제거합니다. 그리고, 여러 센서를 동시에 테스트하는 것도 가능합니다.



• 기타 액세서리 및 옵션

센서의 효율적인 테스트, 특성화 및 교정에는 원활한 테스트 절차와 신뢰할 수 있는 장비가 필요합니다. 특별히 조정된 기술 설정은 정확한 값을 결정하고 간섭을 최소화하며 동시에 비용과 시간을 최소화하는 방식으로 시험할 수 있도록 합니다.

우리는 일상적인 테스트 및 교정 과정에서 얻은 경험을 바탕으로 유용한 옵션과 보충 액세서리를 개발했습니다. 이러한 확장 기능을 사용하면 모든 응용 시험을 구현할 수 있으며 결과를 신뢰할 수 있습니다.



• 교정 및 테스트 애플리케이션을 위한 내부 IEPE 기준 가속도계

• 적합한 파워 앰프 PA 500 DM

• 모든 각도에 맞는 트러니언 베이스 및 0°... 90°에서 정확한 정지

• 다양한 센서를 장착하기 위한 어댑터 세트

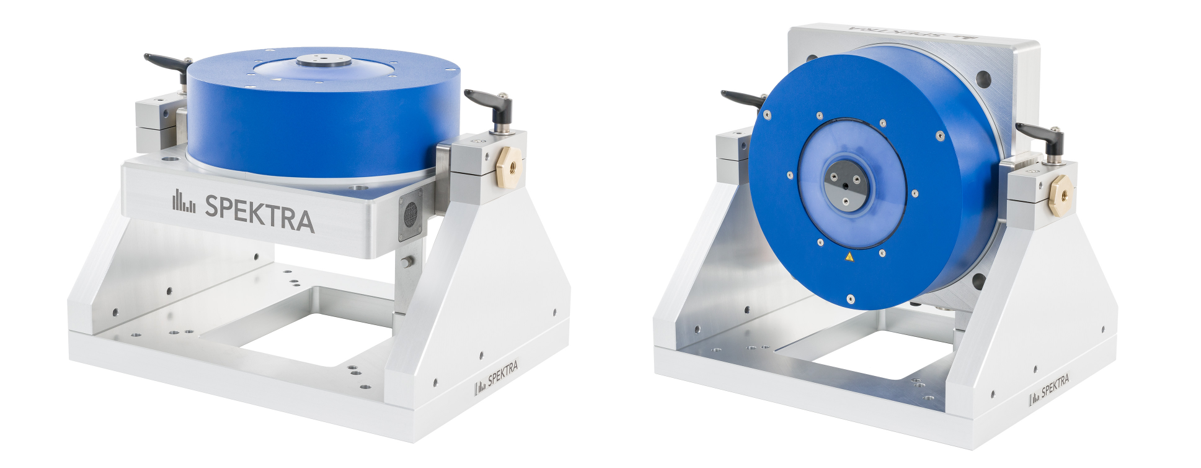

SPEKTRA사의 SE-20, SE-29의 trunnion base 옵션 부착 사진 (그림 9)



중, 고주파주 진동 가진을 할 때 진동가진기의 공진을 최대한 억제 할 수 있도록 개발이 되고 생산되었습니다.

SPEKTRA사의 PA 500 DM 파워앰프 (APS 113, SE-21, SE-29) 사진 (그림 10)

---

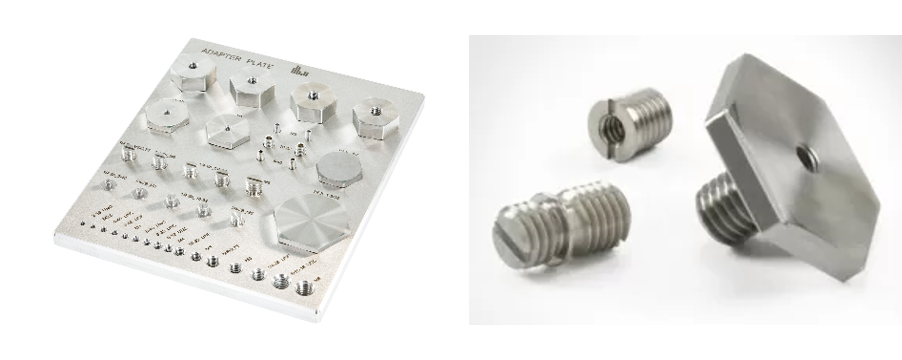

SPEKTRA사의 진동가진기 및 시험 및 교정센서를 위한 아답터(Apapters)들 사진 (그림 11)

---

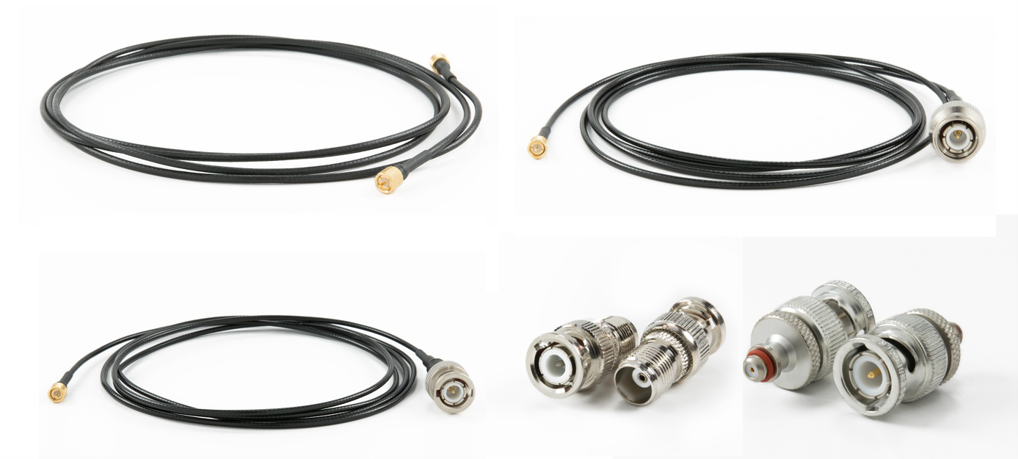

microdot (10-32) - microdot (10-32) 케이블, microdot (10-32) - TNC 케이블, microdot (10-32) - BNC 케이블 및 아답터 (Apapters)들 사진 (그림 12)

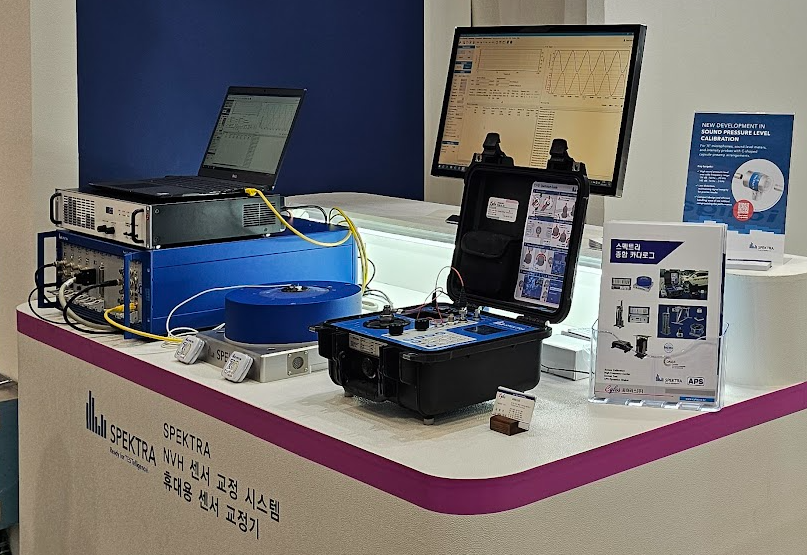

SPEKTRA사의 CS Q-Leap 교정시스템, 진동가진기 (SE-20), CV-10 모바일 캘리브레이터 사진 (그림 13)

---

SPEKTRA사의 SE-2X (SE-20, SE-21, SE-29) 진동가진기는 아래의 시험에 적합하게 개발이 되었습니다.



• 산업 및 연구 기관의 진동 테스트 (vibration test, high frequency vibration test)

• 소형 전자 장비 또는 센서 측정 또는 생물의학 장치 테스트 (test)

• 피로의 공진 테스트에 대한 모달 응용 (modal analysis)

• 진동 센서 및 측정 장비의 교정 (calibration)

• 작동 오류에 대한 취약성이 낮아 교육에 적용 (training)



SPEKTRA는 센서 교정 및 시험 분야의 전문가이기 때문에 수십 년의 전문 지식이 제품 개발에 투입됩니다. 개별 고객 요구 사항과 실험실에서의 실습과 경험에서 얻은 지식은 제품에 혁신적인 기능을 추가하는 데 도움이 됩니다.
