휴대용 진동교정기 CV-05 소개

독일 SPEKTRA사에서 판매하는 CV-05 휴대용 진동교정기를 소개합니다. (Hand Held Shaker)

독일 SPEKTRA의 홈페이지 내용을 한글로 직역하여 부자연스러운 내용이 있을 수 있으니 이해를 해주시기 바랍니다.



기술적 세부 사항과 간결한 디자인 덕분에 CV-05는 ISO 8041에 따라 인체 진동 측정 장치의 현장 테스트에 대체할 수 없습니다. 그러나, 휴대용 진동 교정기로서, 예를 들어 산업 공장에서 측정 체인을 테스트하는 데 완벽한 도구입니다.

대형 센서를 결합할 수 있는 표면, 내부 삼축 기준 센서 및 견고한 하우징과 같은 특징들은 이 휴대용 진동 교정기의 특징이며, 사용자 친화적인 사용 방법과 횡방향 진동이 너무 높을 경우 시각적 경고도 포함됩니다.

각 CV-05는 배송 전에 SPEKTRA에서 교정되며 국제적으로 인정된 DAkkS 교정 인증서를 발급됩니다.



CV-05, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



CV-05는 아래와 같은 장점이 있습니다.

- ISO 8041에 따른 인체 진동 측정 장치의 현장 점검
- 진동 테스트에서 센서 케이블 점검
- 기계 진동 측정 체인 문제 해결



CV-05, 그림 2



CV-05 규격
CV-05 규격은 아래와 같습니다.
- 주파수:                      #79.58Hz / #159.15Hz
- 가속도:                      1; 2; 3; 4; 5; 6; 7; 8; 9; 10 (m/s² RMS)
- 진동 변위(μm RMS): 4; 8; 12; 16; 20; 24; 28; 32; 36; 40 (@ 79.58 Hz)
                                     1; 2; 3; 4; 5; 6; 7; 8; 9; 10 (@ 159.2 Hz)
- DUT 질량, 최대:        주파수에 따라 300gram / 200gram
- 온도 범위:                  -10°C ~ +50°C
- 크기(H×W×L):           168mm × 65mm × 65mm
- 무게:                          1.25kg
- 센서 장착:                   M5 × 6mm 나사 구멍
- 전원 공급:                   NiMH 배터리; 7.2V / 2.2Ah (배터리 작동 시간 최대 12시간)



CV-05, 그림 3



CV-05 특징
진동 교정기와 액세서리는 운송 중 필요한 보호 기능을 제공하는 견고한 케이스와 함께 제공됩니다. 따라서 일상적인 테스트에 필요한 모든 것을 항상 한 곳에 보관할 수 있습니다:

- CV-05 휴대용 교정기
- 충전용 미니 USB 케이블 및 메인 어댑터(5V / 1A)
- 나사산 스터드 ¼"-28
- M5 나사산 스터드
- 나사산 스터드 10-32
- 접착 어댑터

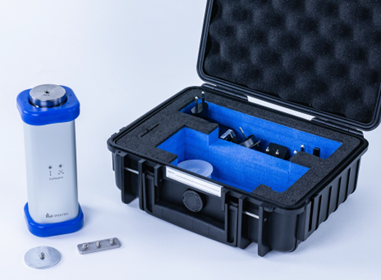

CV-05, 악세사리 및 케이스, 그림 05



자세한 규격은 아래 데이터 시트를 참고하시기 바랍니다.

SPEKTRA_CV-05_Datasheet.pdf

0.17MB
