Dytran 고온용 3축 진동측정센서 3023B9 소개, 다이트란

진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
이번에는 범용 3축진동계측센서 3093D9 (500g 측정 범위)을 소개하겠습니다.

Dytran 시리즈 3023B는 TEDS 및 고온 변형에서 사용할 수 있는 미니어처 3축 IEPE 가속도계입니다. 감도에는 1mV/g, 5mV/g 및 10mV/g이 포함됩니다.
시리즈 3023B는 업계 표준 4핀 방사형 커넥터를 갖추고 있으며 접착제 또는 스터드 마운트 옵션으로 제공됩니다. Dytran 시리즈 3023B의 설계에는 레이저 용접 티타늄 하우징에 포장된 세 가지 석영 전단 감지 요소가 포함되어 있습니다. 유닛은 높은 습도와 더러운 환경에서도 안정적으로 작동할 수 있도록 밀폐되어 있습니다.
(정확한 감도는 각 센서와 함께 제공되는 교정 인증서에 나와 있습니다.)

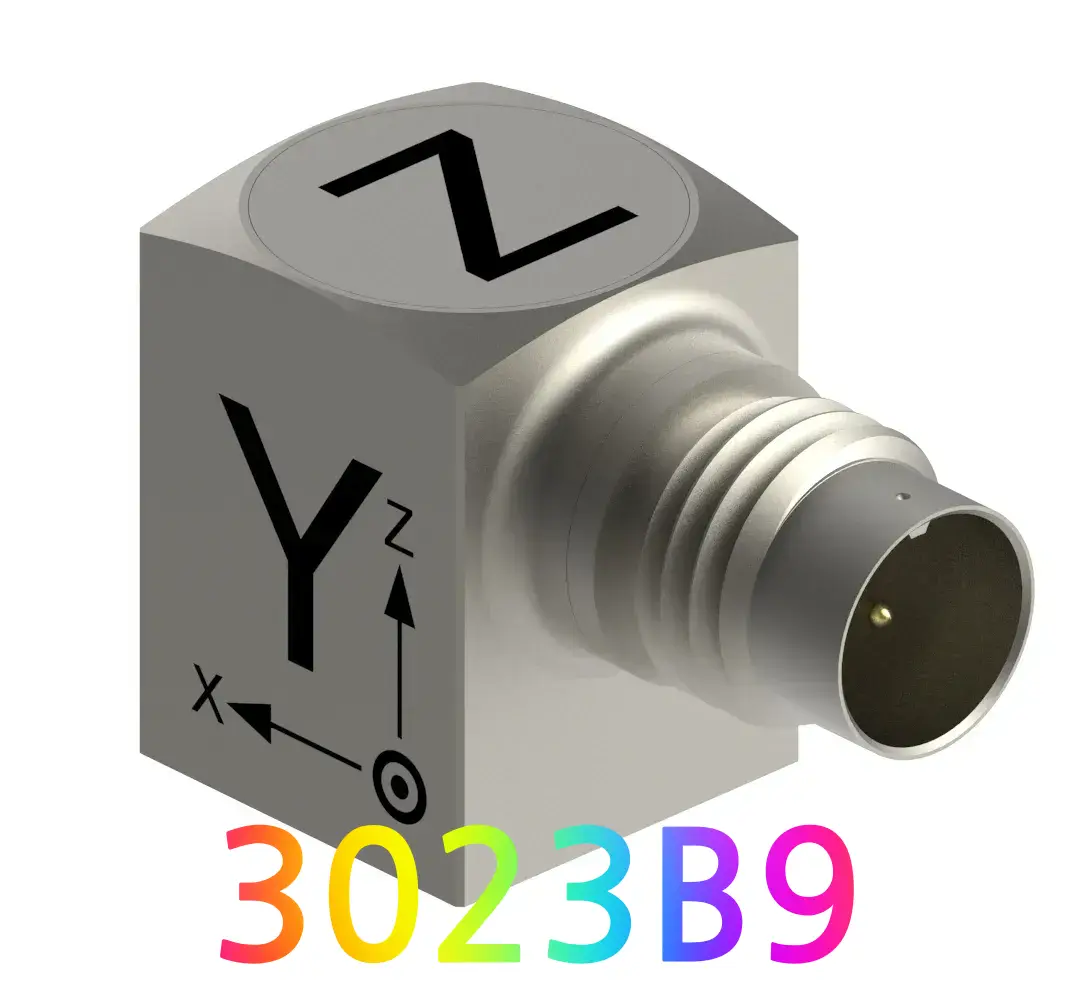

3023B9 진동 가속도계, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다.
메인화면에서 분류전체보기(≡)를 클릭하시면 많은 정보를 보실 수 있습니다.



Dytran 시리즈 3023B는 환경 스트레스 스크리닝(ESS), HALT/HASS, 범용 및 고온 삼축 진동 측정에 사용되는 소형 삼축 IEPE 가속도계입니다.

아래표의 3023B9 규격을 확인하시기 바랍니다.

센서 종류	3축 가속도 센서	센서 타입	IEPE/TEDS
감도(mV/g)	10	측정범위(gpk)	500
주파수범위(Hz)	2.43~4,000 [5%]	무게(gram)	4
센서 하우징 재질	Titanium	Seal	Hermetic
신호선 연결단자 방향	Side	사용 온도 범위(°C)	-51~+163
신호선 연결단자 종류	4-pin 1/4-28	고정방법	10-32 tapped hole
최대 진동	-	최대 충격	1,000 gpk
특징	Case ground	옵션	-
추천 케이블	6811A/6824A	공급악세사리	6200

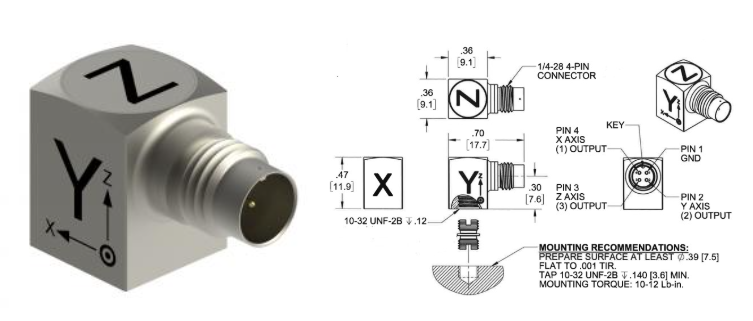

그림 2



다이트란 3023B9 데이터시트(클릭하시면 볼 수 있습니다.)

3023B9.pdf

0.60MB

3023B 시리즈의 다른 진동가속도계 모델은 아래에서 확인을 하시기 바랍니다.

3023B1 (1 mV/g, 5,000g 측정 범위, 접착 방식 고정)
3023B2 (5 mV/g, 1,000g 측정 범위, 접착 방식 고정)
3023B3 (10 mV/g, 500g 측정 범위, 접착 방식 고정)
3023B7 (1 mV/g, 5,000g 측정 범위, 나사 방식 고정 (10-32 tapped hole))
3023B8 (5 mV/g, 1,000g 측정 범위, 나사 방식 고정 (10-32 tapped hole))
3023B9 (10 mV/g, 500g 측정 범위, 나사 방식 고정 (10-32 tapped hole))



독일 하노버 저녁, 그림 3



자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.



위 그림을 클릭하면, 싸이러스 홈페이지로 이동합니다.
