이번에는 극저온 Cryogenic 3축 진동계측센서 3143M16 (500g 측정 범위)을 소개하겠습니다.

Dytran 시리즈 3143은 모달 및 구조 분석, 전신 진동 측정, 자동차 테스트 및 NVH, 우주선, 지상 및 비행 테스트에 사용되는 밀폐형 IEPE 3축 가속도계입니다.
3143M16 은 극 저온 (Cryogenic) 환경에서 사용 가능한 가속도계로 -196℃ ~ 121℃의 온도 범위에서 사용 가능합니다.

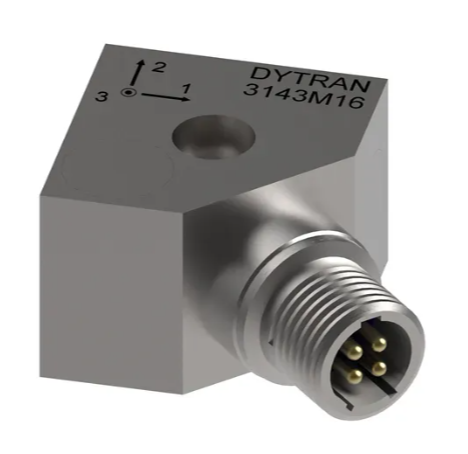

3143M16 3축 진동가속도계, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다.
메인화면에서 분류전체보기(≡)를 클릭하시면 많은 정보를 보실 수 있습니다.



3143M16 데이터시트(클릭하시면 볼 수 있습니다.)

3143M16_ds.pdf

0.27MB



Dytran 3143M16는 아래와 같은 특징이 있어 다목적으로 사용이 가능한 진동센서입니다.
- 10 mV/g 감도 (±5% 감도 편차)
- 500g 측정 범위
- -196°C ~ +121°C의 작동 온도 (넓은 사용 온도)
- 1.6Hz ~ 5kHz의 주파수 응답 범위 (±5% 편차)
- Stainless Steel
- 4 pin 3/8-28 커넥터
- 0.14” Thru Hole
- 전기적 절연
- 밀폐형 센서

아래표의 3143M16규격을 확인하시기 바랍니다.

감도(mV/g)	10	측정범위(gpk)	500
주파수범위(Hz)	1.6~5,000[5%]	무게(gram)	50
최대충격(gpk)	3,000	온도범위(°C)	-196~+121
신호선연결단자	4 pin 3/8-28	고정방법	0.14” Thru Hole
전기적절연	10G Ohm	센서타입	IEPE
최대진동(g,rms)	-	공급악세사리	-
옵션	-	추천 케이블	60042A / 6381A

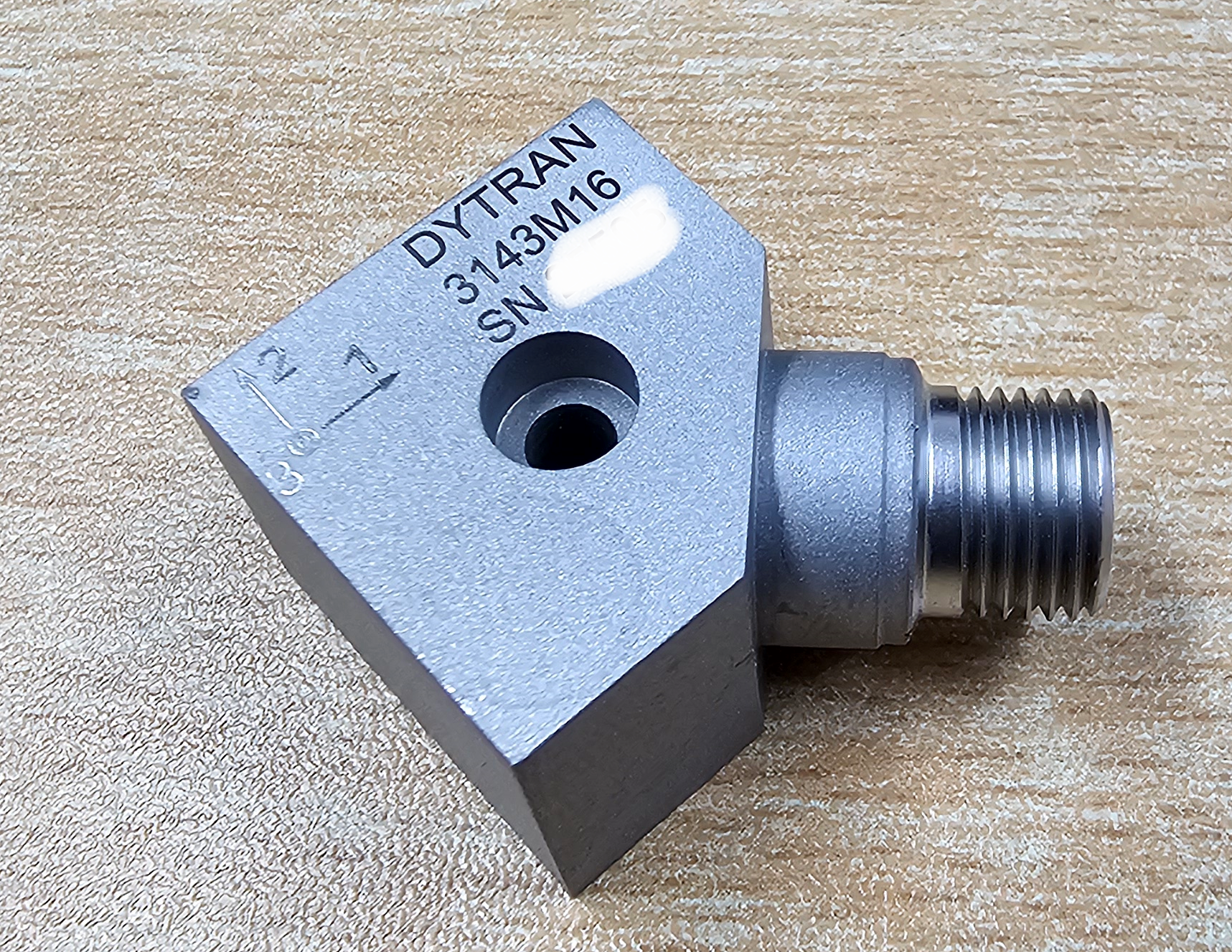

그림 2

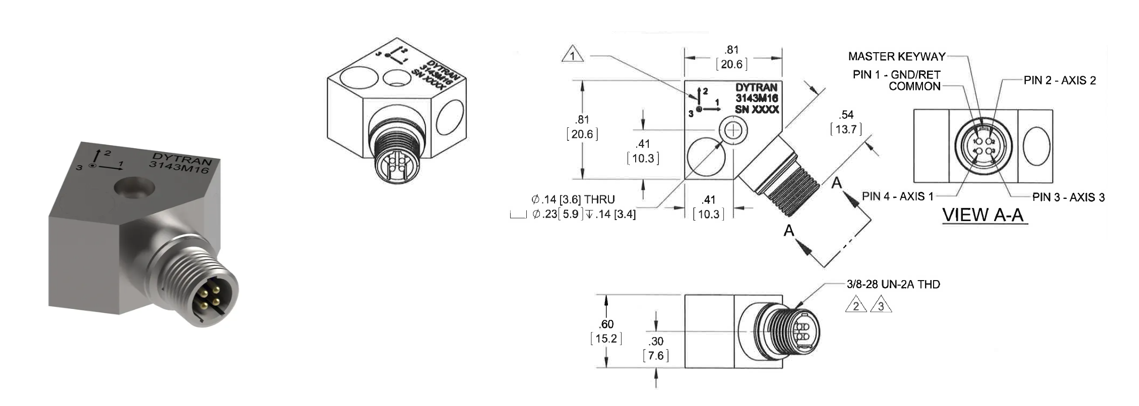

그림 3
