Dytran 1축 극 고온진동측정센서 3316C2 소개, 다이트란

진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
이번에는 극 고온환경 단축진동계측센서 3316C2 (0.5~2 pC/g 센서 감도)를 소개하겠습니다.

Dytran by HBK 3316C2는 가볍고 소형 디자인으로 다른 유형의 가속도계로는 접근할 수 없는 위치에서 사용하기에 이상적입니다. 0.5~2 pC/g의 감도와 최대 10,000Hz의 상위 주파수 응답을 제공하는 3316C2는 10-32 탭 구멍과 10-32 방사형 커넥터를 갖추고 있습니다. (정확한 감도는 각 센서와 함께 제공되는 교정 인증서에 나와 있습니다.)

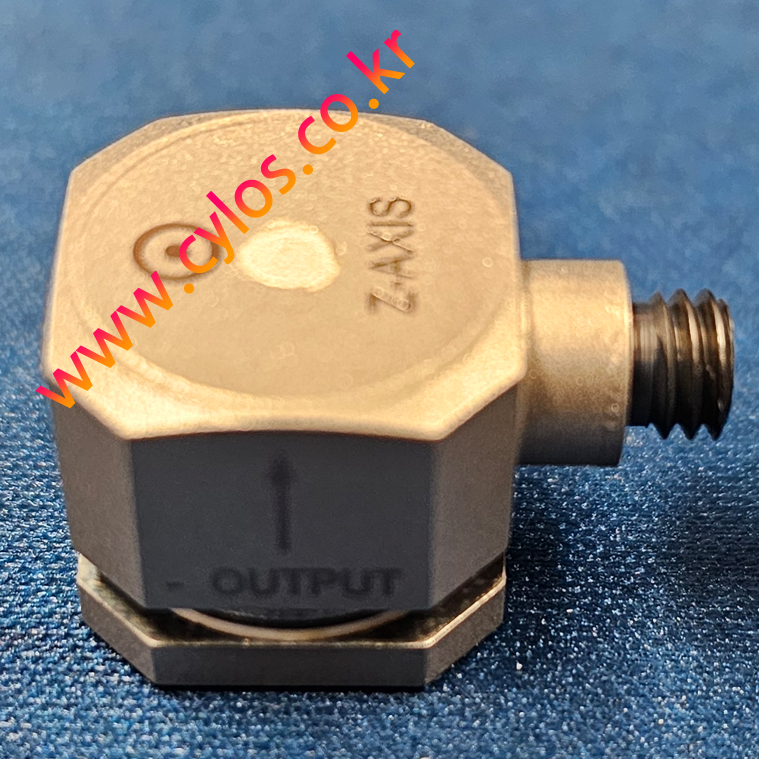

3316C2 진동 가속도계, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다.
메인화면에서 분류전체보기(≡)를 클릭하시면 많은 정보를 보실 수 있습니다.



3316C2는 1,000°F (538°C), 10-32 탭 장착 구멍이 있는 소형 가속도계입니다. 항공기 및 발전 터빈, 엔진, 펌프 및 배기 시스템 모니터링에 적용되도록 설계되었습니다.

아래표의 3316C2규격을 확인하시기 바랍니다.

센서 종류	단축 가속도 센서	센서 타입	Charge
감도(pC/g)	1 to 2	측정범위(gpk)	-
주파수범위(Hz)	~3,000[5%] ~5,000[10%]	무게(gram)	13
센서 하우징 재질	Alloy 600	Seal	Hermetic
신호선 연결단자 방향	Side	사용 온도 범위(°C)	-51~+538
신호선 연결단자 종류	10-32 Coaxial	고정방법	10-32 tapped hole
최대 진동	-	최대 충격	10,000 gpk
특징	Base Isolate	옵션	-
추천 케이블	60157A	공급악세사리	6200S

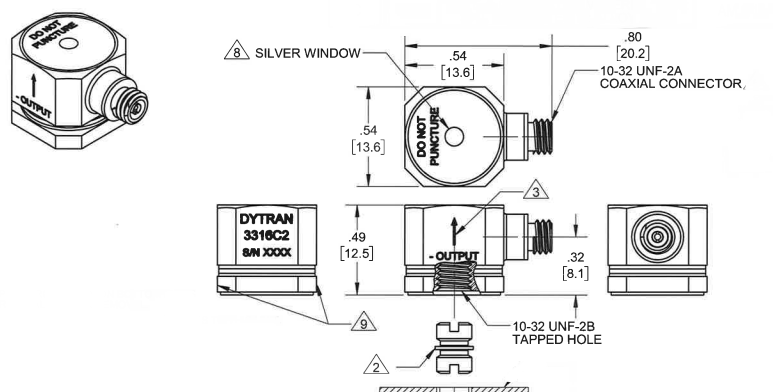

그림 2



Dytran by HBK 3316 시리즈는 초고온 압전 가속도계로, 충전 모드 기능을 갖춘 최대 +1000°F(+538°C)의 온도에서 안정적으로 작동하도록 설계되었습니다. 밀폐된 소형 Inconel™ 하우징에 장착된 고유한 단일 결정 충전 모드 감지 소자를 특징으로 하는 3316 시리즈는 최신 평면 전단 기술을 활용합니다. 이처럼 고온에서 작동하기 위해 3316 시리즈는 고유한 Dytran 특허 기능으로 설계되었습니다. 이 장치는 가속도계 하우징의 상단 덮개에 "Silver Window™"를 사용하여 장치의 밀폐 밀봉을 유지하면서 고온에서 결정에 산소가 접근할 수 있도록 합니다.

3316C2 데이터시트(클릭하시면 볼 수 있습니다.)

3316C2.pdf

0.28MB





서울대공원식물원, 그림 3



자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.
