Dytran 1축 진동측정센서 3055F3 소개, 다이트란

진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
이번에는 범용 단축진동계측센서 3055F3 (500g 측정 범위)을 소개하겠습니다.

Dytran by HBM사에서 2024년에 3055F3 모델을 release 하였습니다.
3055D모델을 대체하기 위해 개발을 하였으며 기존 일반진동센서 3055D1 및 고온용 진동측정센서 3055D10모델을3055F3모델로 일원화하였으며 전자파 영향을 둔감하는 기능을 추가하였습니다.



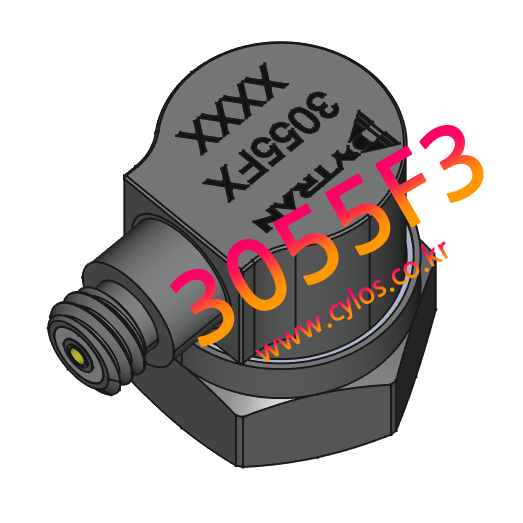

3055F3 진동가속도계, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다.

메인화면에서 분류전체보기(≡)를 클릭하시면 많은 정보를 보실 수 있습니다.



Dytran 3055F3는 아래와 같은 특징이 있어 다목적으로 사용이 가능한 진동센서입니다.
- 10 mV/g 감도 (±5% 감도 편차)
- 500g 측정 범위
- -55°C ~ +163°C의 작동 온도 (넓은 사용 온도)
- 1Hz ~ 10kHz의 주파수 응답 범위 (±10% 편차)
- 티타늄 하우징
- 10-32 커넥터
- 10-32 Tapped Hole 마운팅
- 센서 베이스의 전기적 절연
- 밀폐형 센서
- TEDS 기능 (옵션)



Dytran 시리즈 3055F3은 모달 분석, 환경 시험, 반도체라인, 자동차 진동, 선박, 항공 및 방산품 시험, 진동 제어 및 일반적인 진동 모니터링에 사용되는 넓은 대역폭을 갖춘 단일 축 진동가속도계입니다. 즉, 넓은 측정 주파수 범위, +163°C까지 측정할 수 있는 성능, 베이스 절연 기능이 있어 다양한 목적으로 사용할 수 있습니다.



3055F3 데이터시트(클릭하시면 볼 수 있습니다.)

3055F3.pdf

0.51MB





아래표의 3055F3규격을 확인하시기 바랍니다.

감도(mV/g)	10	측정범위(gpk)	500
주파수범위(Hz)	1~10,000[10%]	무게(gram)	10
최대충격(gpk)	1,000	온도범위(°C)	-55~+163
신호선연결단자	10-32 Coaxial	고정방법	10-32 tapped hole
전기적절연	10G Ohm (베이스)	센서타입	IEPE
최대진동(g,rms)	-	공급악세사리	6200
옵션	TEDS 옵션	추천 케이블	6019A (적색, low noise)



3055F 시리즈의 다른 진동가속도계 모델은 아래에서 확인을 하시기 바랍니다.



3055F2 (5 mV/g, 1,000g 측정 범위)

3055F3 (10 mV/g, 500g 측정 범위) : 3055D1, 3055D10

3055F4 (20 mV/g, 250g 측정 범위) : 3055D5, 3055D9

3055F5 (50 mV/g, 100g 측정 범위) : 3055D4, 3055D8

3055F6 (100 mV/g, 50g 측정 범위) : 3055D2, 3055D7

3055F7 (200 mV/g, 25g 측정 범위) : 3055D6, 3055D13

3055F8 (500 mV/g, 10g 측정 범위) : 3055D3, 3055D14

3100D24 (1,000 mV/g, 5g 측정 범위)



솔비치 삼척 (소음진동공학회 출장), 그림 2



자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.



위 그림을 클릭하면, 싸이러스 홈페이지로 이동합니다.



참고자료 (reference) :
1. 싸이러스 홈페이지 (www.cylos.co.kr)
2. 다이트란 홈페이지 (www.dytran.co.kr)
3. Dytran by HBK 홈페이지 (www.dytran.com)
