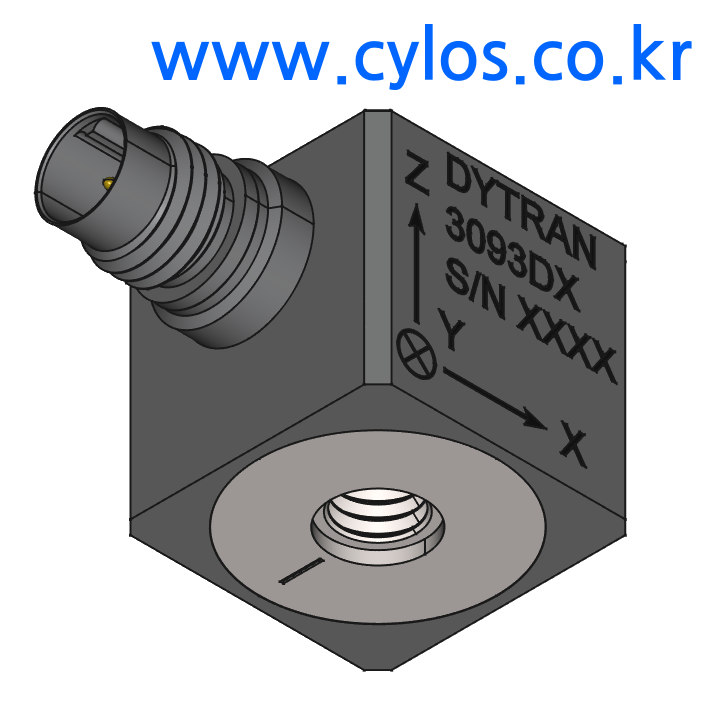

Dytran사 3093D7모델은 모달 및 구조 분석 테스트, 소음, NVH 테스트, 제품 성능 테스트, 삐걱거림 및 덜거덕거림 (squeak & rattle) 측정, 일반 용도 3축 진동 측정에 사용되는 센서와 케이블 분리형 3축 IEPE 가속도계입니다. 3093D7 삼축 가속도센서는 메모리 및 파운드리 반도체 라인 및 장비, 밧데리 장비, 자동차, 중장비, 선박, 각종 반도체 설비, 항공기, 방산장비 계측 등에 광범위하게 사용되고 있습니다.
위 그림을 클릭하시면 블로그 메인화면으로 이동합니다
Dytran 시리즈 3093D7은 100mV/g 감도 범위의 감도를 가진 케이스 분리형 3축 IEPE 가속도계입니다. 전체 무게는 14그램입니다. 가벼운 티타늄 하우징에 포장된 세라믹 전단 감지 요소를 특징으로 하는 3093D7의 설계에는 산업 표준 4핀 측면 커넥터와 10-32 스터드 장착 기능이 통합되어 있습니다. 장치는 높은 습도와 더러운 환경에서도 안정적으로 작동하도록 밀폐되어 있으며 EMI/접지 루프 간섭을 방지하기 위해 케이스 분리되어 있습니다.
아래 3093D7 규격을 확인하시기 바랍니다.
| 감도(mV/g) | 100 | 측정 범위(g pk) | 50 |
| 주파수 범위(Hz) | 0.6 ~ 5,000 [5%] | 무게(grams) | 14 |
| 최대충격(g pk) | 1,000 | 온도 범위(°C) | -51 ~ +107 |
| 신호선 연결단자 | 4-pin 1/4-28 | 고정 방법 | 10-32 tapped hole |
| 전기적 절연 | 10 G ohm (케이스) | 센서타입 | IEPE |
| 최대진동 (g rms) | - | 공급악세사리 | 6200 (stud) |
3093D7 데이터시트(아래를 클릭하시면 볼 수 있습니다)
자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.
