3224A1 진동센서는 PCB 보드, 휴대폰, 드론 및 기타 매우 가벼운 물체의 진동 테스트 및 모달 분석을 위해 설계된 초소형 가속도계입니다.
위 그림을 클릭하시면 블로그 메인화면으로 이동합니다

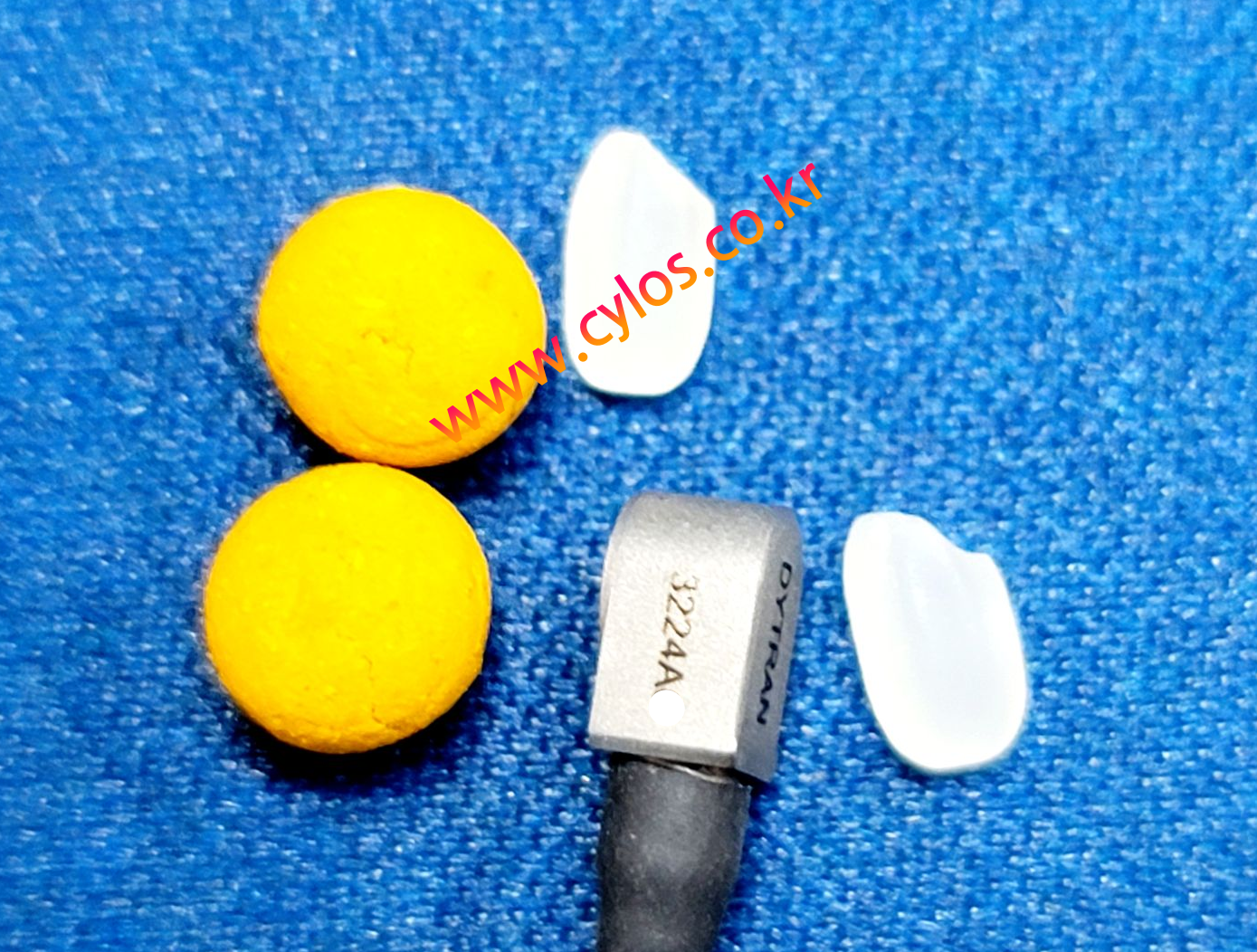

Dytran 3224A1는 다른 유형의 진동 가속도계가 접근할 수 없는 공간에 접착하여 장착하도록 설계된 초소형 눈물방울 모양 IEPE 가속도계이며 전체 무게는 0.2-0.3그램에 불과합니다. 3224A1은 최대 +300°F(+149°C)의 온도에서 안정적으로 작동할 수 있습니다. 10mV/g의 감도로 제공되는 3224A1 진동 가속도계는 가벼운 레이저 용접 티타늄 하우징에 세라믹 전단 감지 요소를 갖추고 있으며 10-32 잭으로 종단되는 통합 케이블이 있습니다. (정확한 감도는 각 센서와 함께 제공되는 교정 인증서에 나와 있음). 3224A1의 통합 케이블은 6019A10 등 여러 Dytran 단축 진동센서 케이블과 결합되도록 설계되었습니다.
규격
| 감도 (mV/g) | 10 | 측정 범위 (g pk) | 500 |
| 주파수 범위 (Hz) | 0.3 to 2,0000 (+/-10%) | 무게 (grams) | 0.2 |
| 최대충격 (g pk) | 3,000 | 온도 범위 | -51 ~ +149 |
| 신호선연결단자 | 10-32 | 센서 타입 | IEPE |
| 전기적절연 | No | 공급 악세사리 | 6725 |
| 고정방법 | Adhesive | 추천 케이블 | 6019A |
데이터시트
다이트란 진동 가속도계의 자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.
참고자료 (reference) :
1. 다이트란 홈페이지 (http://www.dytran.co.kr)
2. 싸이러스 홈페이지 (http://www.cylos.co.kr)
3. 싸이러스 블로그 (https://blog.naver.com/cylos_co)
