m+p VibControl RFAN 시험 장비 ; “Qualify Large Spacecraft in Reverberant Testing Facilities” 소개

독일 mp international사의 만든 “Qualify Large Spacecraft in Reverberant Testing Facilities”을 한글로 번역 후 블로그에 다시 올립니다.

아래를 클릭하시면 원본 파일을 다운로드 하실 수 있습니다.

data-mp-vc-rfan-en-Cylos.pdf

1.18MB

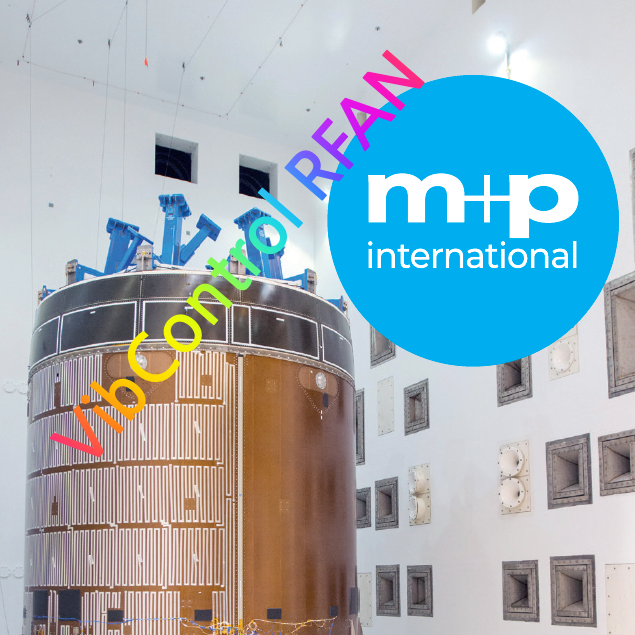

위성시험용 Acoustic Chamber, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



가진기를 이용한 진동 테스트는 피드백(Feed back)을 이용해서 가진기를 컨트롤을 할 수 있습니다. 이 컨트롤의 유무에 따라 개회로 (Open loop)와 폐회로 (Closed loop) 시스템으로 구분하게 되는데, m+p VibControl 진동 가진기 컨트롤러는 폐회로 시스템입니다.

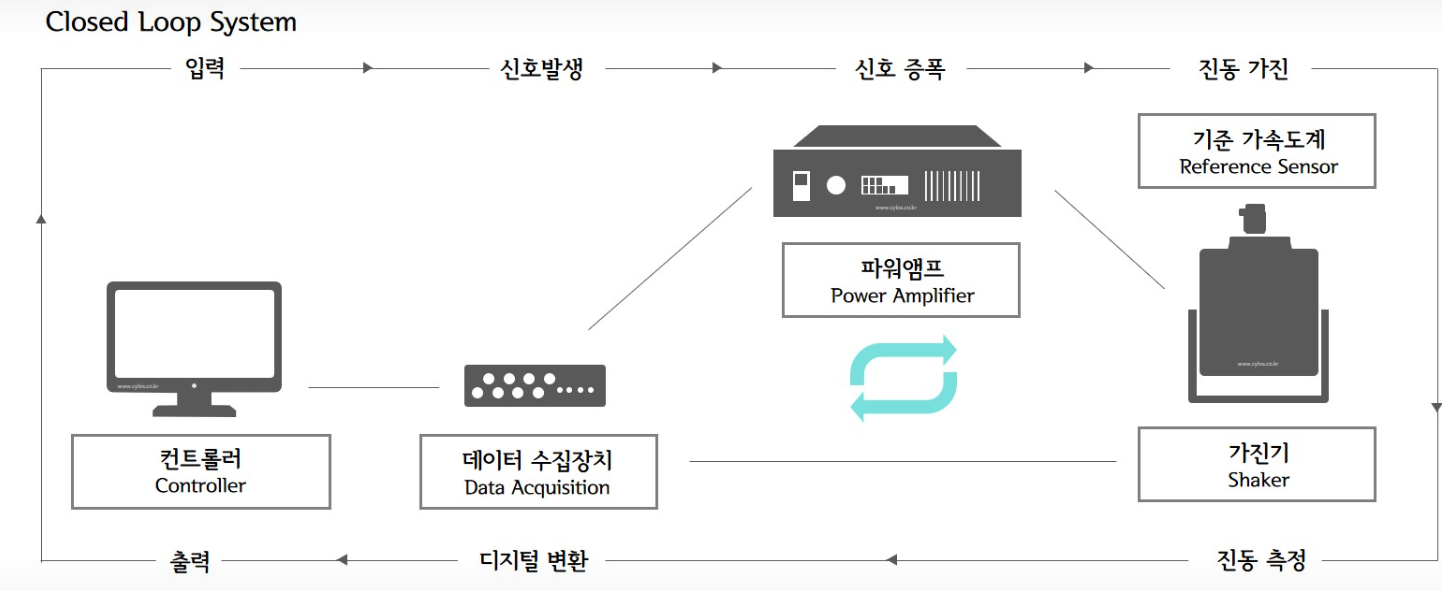

Closed loop 시스템 구성도, 그림 2



Acoustic Control 시험도 가진기 시험과 유사하게 잔향실에 출력되는 소리를 측정 후 제어를 하는 페회로 (Closed loop) 시스템입니다. (그림 7 참고)

m+p VibControl 음향 제어를 통해 잔향실(RFAN)에서 복잡한 우주선의 구조 테스트를 수행할 수 있습니다.

여러 개의 혼을 동시에 제어하는 선도적인 제어 시스템은 1/1 옥타브 또는 1/3 옥타브 대역을 안정적이고 빠르게 달성하여 챔버 자원을 효율적으로 사용할 수 있도록 최소한의 테스트 시간을 제공합니다. 챔버 작동은 여러 번의 테스트 실행 중에도 전체 음압 디스플레이를 통해 추적되어 자격 테스트 절차를 확인할 수 있습니다. 설정 가능한 abort limit 기능을 가진 실시간 모니터링은 소중한 우주선과 시설을 보호하기 위한 조치를 취합니다.

m+p 인터내셔널의 음향 테스트 전문가가 초기 시스템 설계부터 정기 유지보수까지 도와드립니다

Direct Octave Band Control ; 실시간 옥타브 제어
m+p VibControl Acoustic Control은 모든 옥타브 대역을 실시간으로 동시에 처리합니다. 발사 자격에 따라 지정된 옥타브 스펙트럼을 직접 입력합니다. 목표 스펙트럼이 빠르게 달성되고 안정적으로 유지되므로 테스트 시간을 짧게 유지합니다. 감쇠 또는 이득 계수를 입력하여 테스트 스펙트럼 레벨을 쉽게 확장할 수 있으므로 동일한 스펙트럼을 사용하여 저수준 사전 테스트를 수행할 수 있습니다.

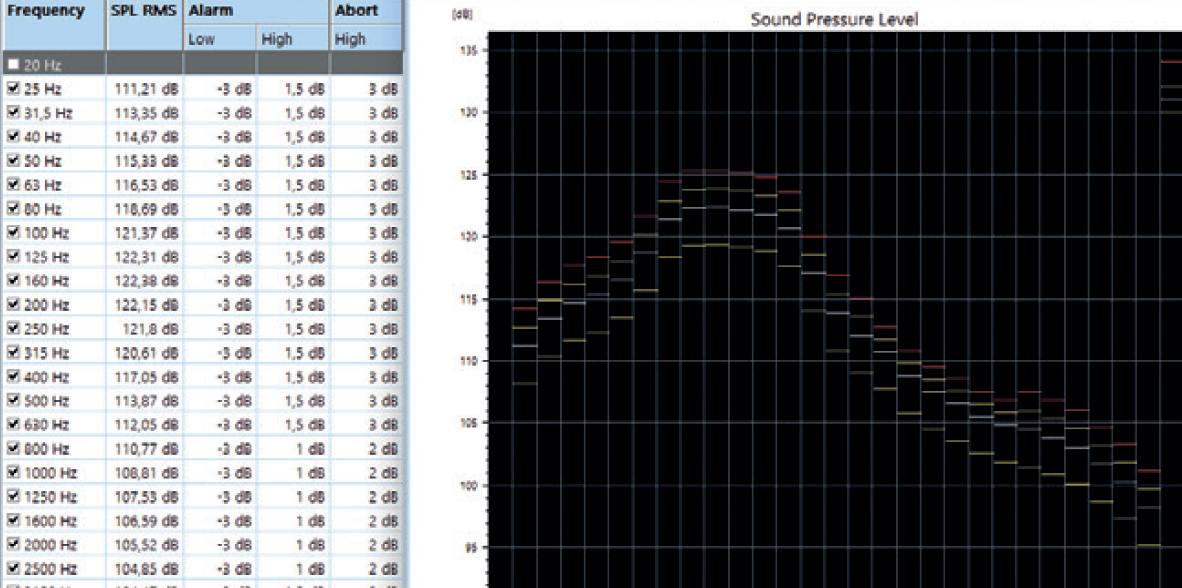

그림 3

Effective Protection during the Test ; 테스트 중 효과적인 보호
m+p VibControl Acoustic Control은 테스트 운영자를 지원하는 맞춤형 안전 기능을 제공합니다. 오작동하는 마이크는 즉시 감지되어 제어에서 제외되어 우주선과 시설을 보호합니다. 독립적인 감시 시스템을 통해 각 대역에 대해 개별적으로 중단 한계를 정의할 수 있으며 트리거된 동작을 통해 외부 장치와 통신하고 안전하게 종료할 수 있습니다.

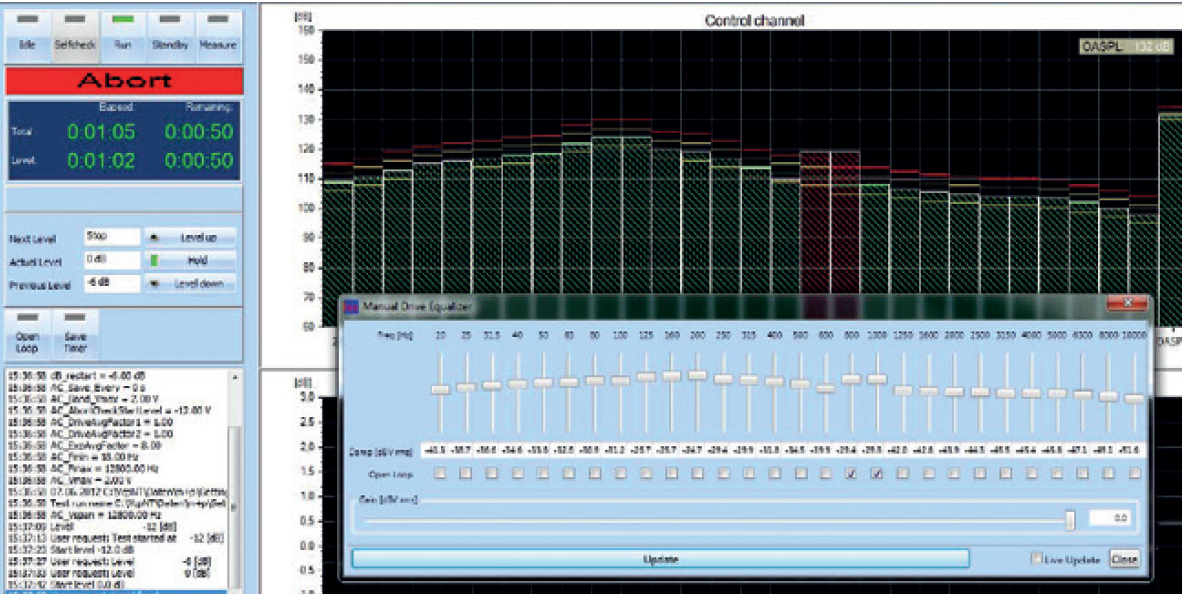

그림 4



Industry Proven Acoustic Control System ; 업계에서 인증된 음향 제어 시스템
시장을 선도하는 m+p VibControl Acoustic Control을 음향 테스트에 사용하면 성공적인 테스트에 자신감을 가질 수 있습니다. 항공 우주 테스트 기관에서 고품질 결과로 전 세계적으로 유명한 m+p VibControl Acoustic Control은 특별히 설계된 음향 테스트를 위한 확실한 선택입니다.

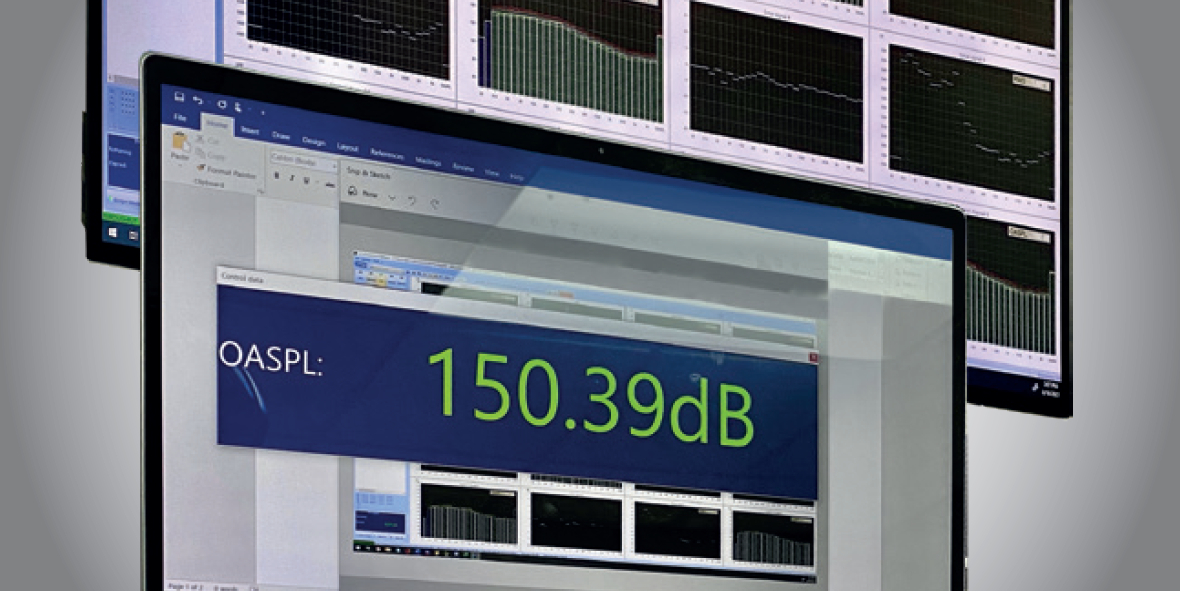

그림 5



Global Service Support – Help is always around the Corner ; 글로벌 서비스 지원 - 도움은 항상 가까이에 있습니다
m+p international의 서비스 전문가 및 파트너 네트워크는 빠른 원격 및 현장 지원을 제공합니다. 당사의 포괄적인 서비스 제공을 통해 소프트웨어를 최신 상태로 유지하고, 규정 준수를 달성하고, 고성능을 유지하고, 장비 수명 주기 동안 가동 시간을 극대화할 수 있습니다.

그림 6

잔향실에서 음향 시험을 위한 m+p VibControl 기능 ;
• 업계를 선도하는 closedLoop 음향 제어
• 발사 사양을 준수하는 옥타브 대역 제어 (ANSI 옥타브 필터)
• 가속도계의 병렬 PSD 측정 (FLVT 옵션 사용 가능)
• 마이크로폰 교정 기능 내장
• 이퀄라이저 기능을 사용하면 제어된 스펙트럼을 local 조건에 맞게 조정할 수 있습니다.
• 다국어 지원, 다중 모니터 사용을 지원 및 명확한 사용자 인터페이스
• 포괄적인 후처리 및 보고 기능
• 모듈식 설계 방식으로 셰이커 제어 시스템으로 이중 사용 가능

특징

Channel count	Up to 32 independent control loops, with multiple hundreds of data acquisition channels
Control frequency range	Octave bands from 31.5 Hz to 8 kHz center frequency, 1/3 octave bands from 20 Hz to 10 kHz center frequency
Safety features	Warning and abort limits, microphone dropout detection; independent watchdog system available with band specific limits and reaction time under 0.5 seconds
Control hardware	m+p VibRunner up to 130 kHz sample rate (200 kHz as independent measurement system)
Test System hardware	Supports all horn and microphone/sensor manufacturers; support of all DSP audio processors and crossovers



Acoustic Control Setup for Reverberant Chambers ; 잔향 챔버를 위한 음향 제어 설정
m+p VibControl 음향 제어는 최첨단 음향 테스트 시설을 운영하도록 설계되었습니다. 최대 32개의 제어 마이크와 다양한 수의 추가 모니터링 마이크 및 센서를 배치할 수 있습니다. 다양한 평균화 전략과 가중치를 통해 사양 준수 결과를 위한 제어 알고리즘을 구성할 수 있습니다. m+p VibRunner 데이터 수집 하드웨어는 멀티 혼 설정을 위한 신중한 출력을 제공하거나 외부 오디오 프로세서 및 크로스오버와 함께 작동할 수 있습니다.

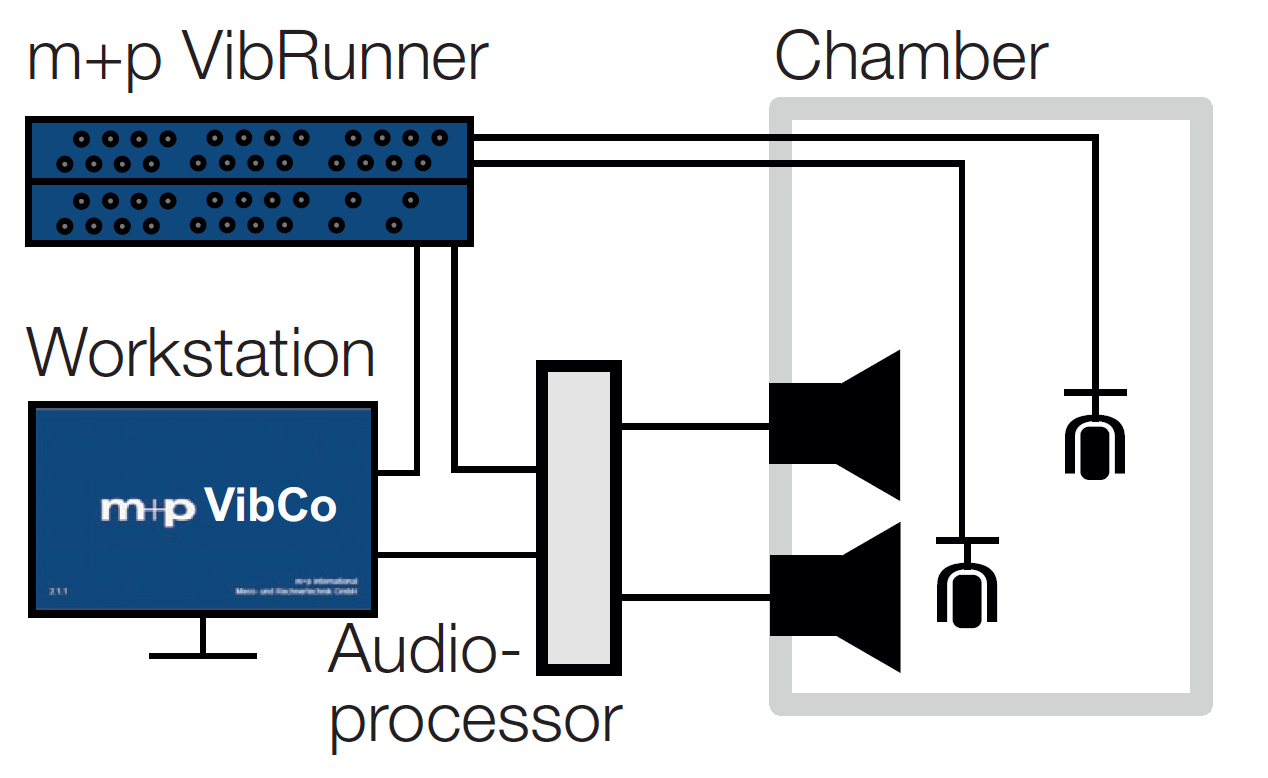

그림 7



자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.

위 그림을 클릭하면, 싸이러스 홈페이지로 이동합니다.
