m+p 위성 시험 진동 가진기 테스트 장비 “Shaker Vibration Testing for Launch Qualification” 소개



독일 mp international사의 만든 “Shaker Vibration Testing for Launch Qualification”을 한글로 번역 후 블로그에 다시 올립니다.

원본 파일은 아래를 클릭하시면 다운로드 받으실 수 있습니다.

data-mp-vc-satellite-testing-en.pdf

1.59MB

그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



가진기를 이용한 진동 테스트는 피드백(Feed back)을 이용해서 가진기를 컨트롤을 할 수 있습니다. 이 컨트롤의 유무에 따라 개회로 (Open loop)와 폐회로 (Closed loop) 시스템으로 구분하게 되는데, m+p VibControl 진동 가진기 컨트롤러는 폐회로 시스템입니다.

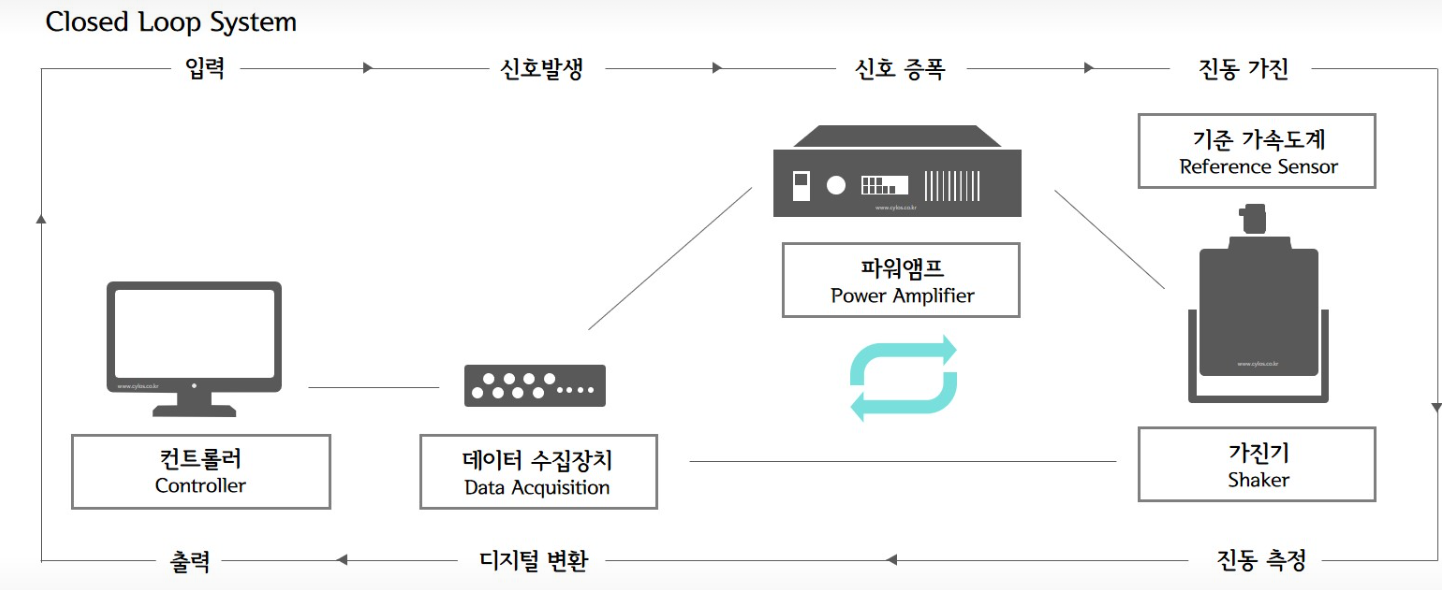

Closed loop 시스템 구성도, 그림 2



m+p VibControl의 포괄적인 진동 제어 기능을 사용하면 위성을 우주로 성공적으로 발사하고 안전하게 배치할 수 있습니다. 핸드북 사양을 충족하는 실험실에서의 사전 진동 테스트를 통해 위성이 발사체 위에서 주행할 수 있는 자격을 갖추게 됩니다.

사용하기 쉬운 m+p VibControl 사용자 인터페이스를 통해 안정적으로 테스트할 수 있습니다. 테스트 정의는 최대 가동 시간으로 효율적인 실험실 운영을 위해 실행 중인 테스트와 병렬로 만들 수 있습니다. 각 위성에 대한 자유롭게 구성할 수 있는 한계와 노칭은 테스트 중 안전을 보장합니다. 3D 노칭을 (Advanced force limited vibration testing) 사용한 고급 힘 제한 진동 테스트는 가장 귀중한 우주선에도 보호 기능을 제공합니다. m+p international의 애플리케이션 전문가가 귀하의 요구 사항에 맞는 솔루션을 제공합니다.

Qualifying Satellites by Vibration Testing ; 진동 테스트를 통한 위성 적격성 평가

m+p VibControl은 상업용 발사체 적격성 평가 테스트에 필요한 모든 사인 및 랜덤 테스트 모드를 지원합니다. 위성 조립의 제작 기술에 대한 확신을 얻으세요. 전담 후처리 도구는 사전 및 사후 테스트 간의 공진 변화나 테스트 중 진동 동작의 변화로 인한 부품 느슨해짐 가능성을 감지하는 데 도움이 되므로 위성을 발사대에 보내기 전에 대응할 수 있습니다.

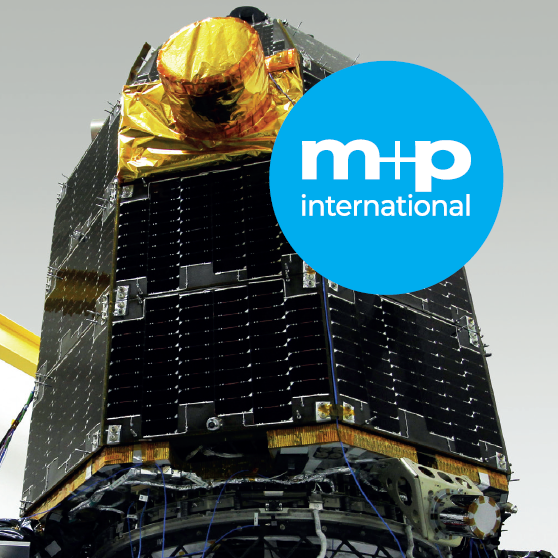

그림 3



Shock Testing for Successful Satellite Deployment ; 성공적인 위성 배치를 위한 충격 테스트

m+p VibControl의 산업 벤치마크 제어 알고리즘을 사용한 충격 테스트는 위성을 우주에 배치할 수 있도록 검증합니다. 신뢰할 수 있는 제어 품질은 충격 프로파일의 진폭과 허용 오차가 항상 발사체 사양을 준수하도록 보장합니다. 포괄적인 충격 프로파일과 SRS 중에서 선택하여 각 개별 탑재체의 어댑터 및 분리 시스템에 대한 위성을 검증합니다.

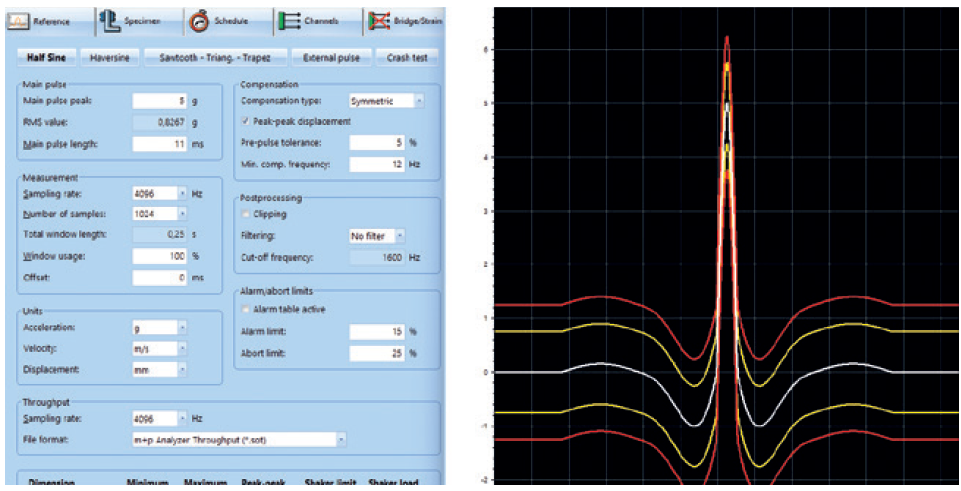

그림4

Static Load Testing on Shakers ; 셰이커에서의 정적 하중 테스트

m+p VibControl은 특수 테스트 장비 없이 사인 버스트 테스트를 통해 셰이커에서 발사체가 상승하는 동안의 정적 G-포스를 시뮬레이션합니다. 자격 테스트와 동일한 셰이커에서 테스트하면 장착 노력, 테스트 장비 사용 및 교육 필요성을 최소화하여 시간을 절약할 수 있습니다. 동일한 파일 형식을 사용하면 m+p Analyzer로 주파수 변화를 모니터링하여 다가올 오류를 조기에 감지할 수 있습니다.

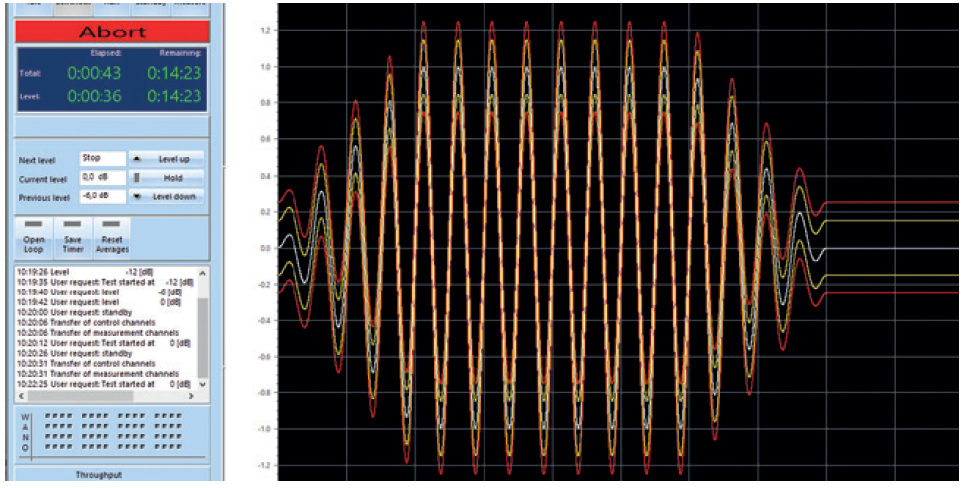

그림 5

Global Service Support – Help is always around the Corner ; 글로벌 서비스 지원 - 도움은 항상 가까이에 있습니다

m+p international의 서비스 전문가 및 파트너 네트워크는 빠른 원격 및 현장 지원을 제공합니다. 당사의 포괄적인 서비스 제공을 통해 소프트웨어를 최신 상태로 유지하고, 규정 준수를 달성하고, 고성능을 유지하고, 장비 수명 주기 동안 가동 시간을 극대화할 수 있습니다.

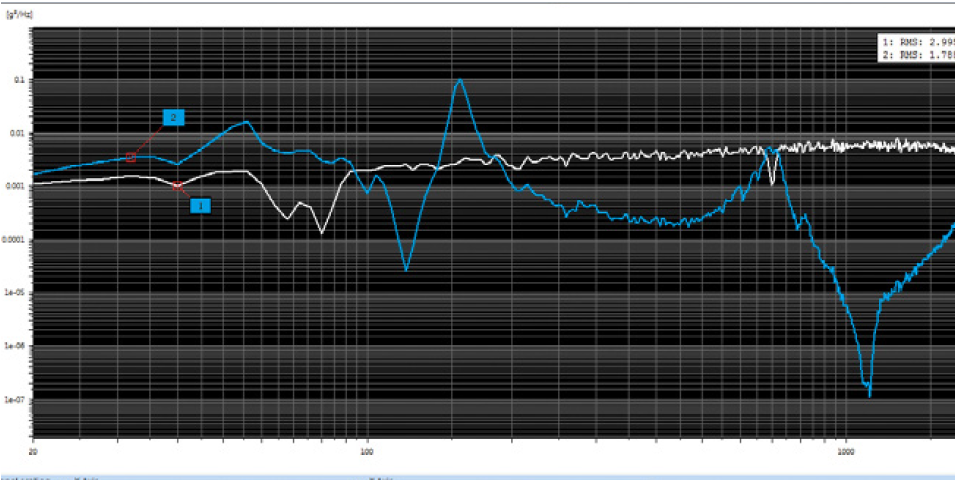

그림 6



셰이커 진동 테스트를 위한 m+p VibControl

• 업계를 선도하는 폐쇄 루프 가진기 진동 제어

• 관련 산업 표준 및 발사체를 준수하는 기본 및 고급 스펙트럼 유형의 전체 범위 선택

• 귀중한 테스트 항목의 손상 위험을 최소화하는 내장형 안전 메커니즘

• 테스트 일정을 포함하여 최대 테스트 효율성 및 안전을 위한 진정한 멀티태스킹

• 다중 모니터 사용을 지원하는 다국어 및 명확한 사용자 인터페이스

• 항상 최고의 데이터 품질과 규정 준수를 달성하기 위한 교정 서비스, 선택적으로 ISO 17025 인증

• 여러 데이터 세트를 동시에 후처리하고 사용자 정의 가능한 보고서 작성 기능



특징

Channel count	4 to 256, expandable by additional DAQ system
Control frequency range	0.1Hz to 40 kHz
Test Mode	Sine, Random, Shock, Resonance Search and Dwell, Mixed Mode, SRS, Time Domain Replication, and more
Safety features	Warning and abort limits, notching (including vector notching) and force limiting; additional watchdog systems available for maximum safety
DAQ Hardware	m+p VibRunner, m+p VibPilot up to 204.8 kHz sample rate
DAQ modes	Parallel to test, throughput and sine/random reduction modes for large DAQ systems
