m+p 진동가진기 테스트 장비 VibControl 2.17의 새로운 기능 소개 (Release 2.17)

독일 mp international사의 진동가진기 테스트 장비VobControl 2.17의 release note를 한글로 번역 후 블로그에 다시 올립니다.

그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



가진기를 이용한 진동 테스트는 피드백(Feed back)을 이용해서 가진기를 컨트롤을 할 수 있습니다. 이 컨트롤의 유무에 따라 개회로 (Open loop)와 폐회로 (Closed loop) 시스템으로 구분하게 되는데, m+p VibControl 진동 가진기 컨트롤러는 폐회로 시스템입니다.

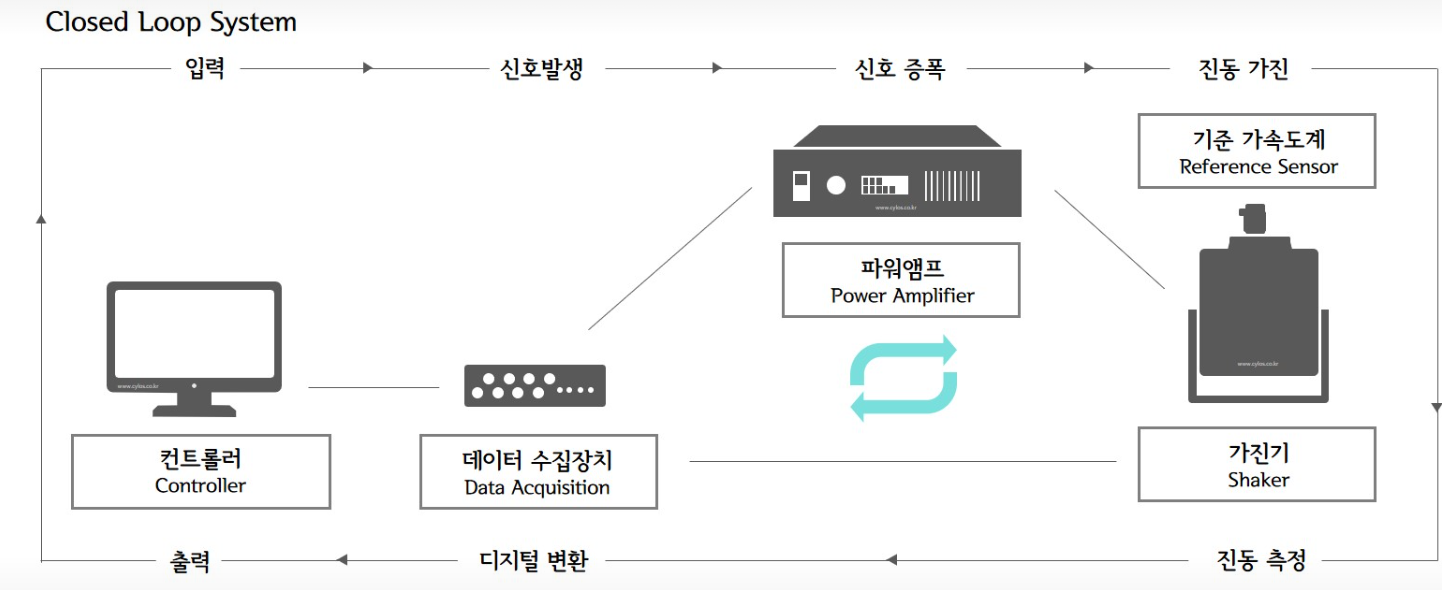

Closed loop 시스템 구성도, 그림 2



고급 진동 테스트를 위한 m+p VibControl 진동 컨트롤러의 버전 2.17을 소개하게 되어 기쁩니다. 새로운 기능 덕분에 고급 진동 테스트를 쉽게 수행하고 사용자 경험을 향상시킬 수 있습니다. m+p International의 목표는 진동 테스트 업무를 최대한 쉽고 효율적으로 만드는 것입니다.



테스트 성공을 위한 주요 기능은 아래와 같습니다.

•미래 보호를 위한 다양한 센서 및 신호와의 호환성

•다양한 테스트 유형에 최적의 데이터 시각화를 제공하는 가장 선명한 테스트 이미지

•특정 요구 사항을 충족하는 맞춤 설정

•고속 SQL 기반 데이터 스토리지를 통한 안전하고 빠르며 효율적인 데이터 액세스

•공통 보고를 위한 모든 관련 데이터 분석 및 통합을 위해 제3자(타사) 파일 가져오기

•자사 및 공용 하드웨어 지원(m+p International, NI)

•장기적인 소유 비용 절감을 위한 입증된 성능 및 제품 진화



m+p VibControl 진동 컨트롤러의 버전 2.17의 새로운 기능과 특징은 아래와 같습니다.

1. Evaluate SRS during Classical Shock ; 클래식 쇼크 시험 중 SRS 평가

이제 SRS 결과는 클래식 쇼크 테스트 중뿐만 아니라 VibPostTest의 결과 파일 내에서도 관찰할 수 있습니다(SRS 라이선스가 필요합니다). 클래식 쇼크 데이터를 SRS 모듈로 전송할 필요 없이 VibRunner와 VibPostTest에서 SRS 결과를 확인할 수 있어 클래식 쇼크의 경우에도 SRS를 검토하는 고객의 워크플로우 성능이 향상됩니다.

Classical Shock(상) SRS (하), 그림 3

2. Notching for Sine-on-Random Tones ; 사인온랜덤 테스트에서 노치 기능

사인온랜덤 테스트 중에는 일반적으로 사인 톤이 낮은 노이즈 레벨에 비해 테스트 대상에게 더 높은 위험을 초래합니다. 특히 사인 톤에 대한 노치를 구현하면 안전 예방 조치가 강화됩니다. 이러한 설정을 설정하려면 차트를 마우스 오른쪽 버튼으로 클릭하여 "채널 추가" 대화 상자에 액세스합니다. 사인 톤과 해당 노치 대역을 동시에 시각화하려면 x축 유형을 "사인 톤"으로 선택합니다.

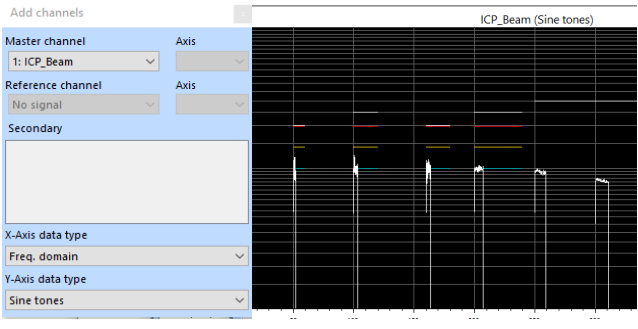

Sine on Random, 그림 4

3. Detection Mode for Structural Changes ; 구조 변화 감지 모드

제한 모드를 사용하면 신호의 파형을 평가할 수 있습니다. 이 모드에서는 감시 채널이 노치 채널과 유사하게 작동하며, 여기 신호를 감쇠시키지 않고 지정된 중단 한계를 위반하면 테스트 중단을 트리거한다는 점이 특징입니다. 이 기능은 테스트 중 공진 주파수 변화를 모니터링하고 설정된 경계를 벗어날 경우 중단을 시작하여 진동 테스트 중 안전성을 향상시킵니다.

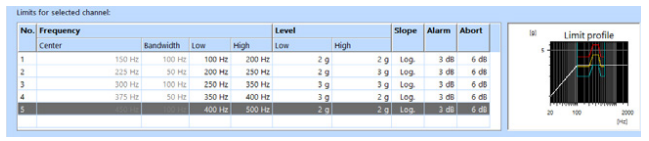

Notch 테이블, 그림 5

4. Digital Channels Logic AND Operation ; 디지털 채널 로직 기능에 “AND” 연산 사용 가능

이벤트를 사용하여 m+p VibUtil로 진동 테스트를 트리거하는 유연성이 향상되어 로직 AND 연산을 사용하여 디지털 채널을 결합할 수 있게 되었습니다. 예를 들어, 챔버가 특정 온도에 도달하면 추가 안전 점검 릴레이가 통과하면 진동 테스트를 시작할 수 있습니다.

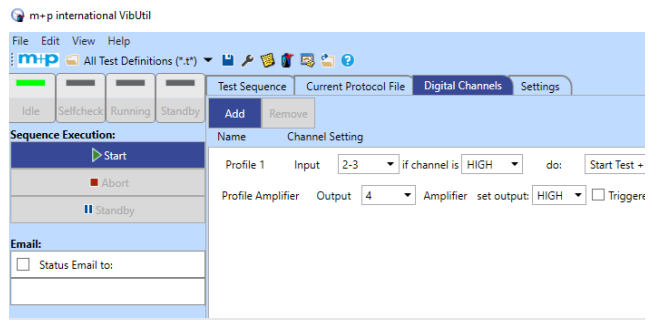

VibUtil 창, 그림 6

5. New Sine Dwell Types: Log and R40 ; 새로운 사인 드웰 유형: 로그 및 R40

두 가지 새로운 사인 드웰 유형은 진동 테스트를 설계할 때 유연성을 더합니다. 이러한 추가 기능은 넓은 주파수 범위를 다루는 테스트에 특히 유용합니다. 로그 간격의 드웰 주파수와 Renard-시리즈 R40에서 파생된 주파수는 커버리지를 향상시킵니다.

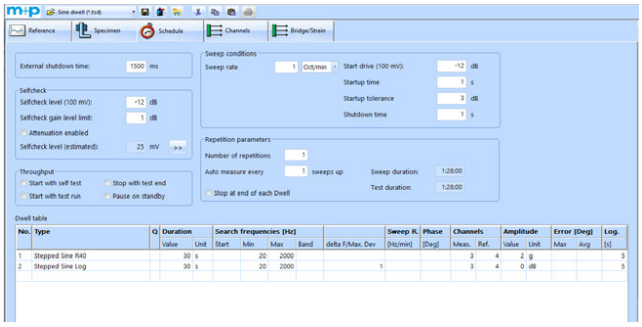

Sine Dwell 함수 설정 창, 그림 7



6. Increased Sampling Rates ; 샘플링 속도 증가

m+p International의 측정 하드웨어의 전체 주파수 범위를 활용하면 다양한 애플리케이션에 적합한 샘플 주파수를 선택할 수 있는 유연성을 제공합니다. m+p VibRunner 하드웨어를 AI820 데이터 수집 모듈과 함께 사용하면 최대 204.8kHz의 샘플링 주파수를 달성할 수 있으며, 이를 SSD로 직접 스트리밍하여 원활한 데이터 처리량을 제공합니다.

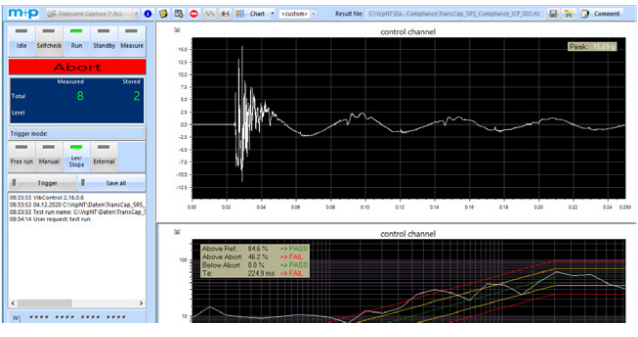

Transient Capture 테스트 창, 그림 8

7. Firmware Update Tool – Faster and Easier Handling ; 펌웨어 업데이트 도구 - 더 빠르고 쉬운 취급

이제 m+p 하드웨어의 펌웨어 업데이트가 VibConfig에 원활하게 통합되었습니다. '장치' 창에서 현재 구성에 사용 중인 모든 프론트엔드의 포괄적인 목록과 각 상태를 확인할 수 있습니다. 펌웨어 업데이트가 필요한 측정 프론트엔드는 명확하게 식별되며 이 인터페이스에서 직접 업데이트할 수 있습니다.

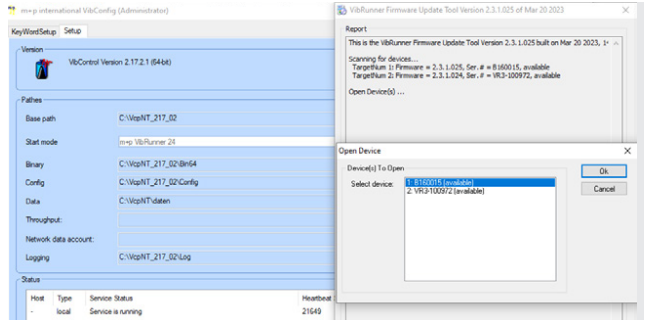

VibConfig, 그림 9



8. Improved Reporting for RMS Time History ; RMS 시간 기록에 대한 개선된 보고

Mixed(혼합) 모드에서 랜덤(Random) 테스트와 사인 온 랜덤(Sine On Random) 테스트의 경우, 제한 위반이 감지되지 않더라도 RMS 시간 경과 데이터가 처리량 파일에 일관되게 저장됩니다. 이 파일은 결과 파일 데이터셋에 포함되어 있으며 '테스트 지속 시간...'이라는 라벨이 붙어 있습니다. 이 향상된 기능은 보다 포괄적인 테스트 문서화를 용이하게 하고 지정된 매개변수 내에서 성공적인 테스트를 증명합니다.

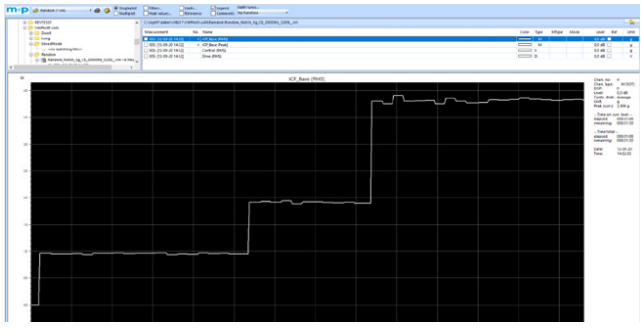

VibPostTest, 그림 10

9. Disable Aborts on Lower Levels ; 하위 레벨에서 중단 해제

클래식 쇼크(Classical Shock) 반복 펄스 모드에서는 이제 하위 수준의 쇼크에 대해 축소된 중단 제한을 비활성화할 수 있습니다. 과거에는 테스트 설정을 최적화하면서 축소된 중단 제한을 트리거하면 워크플로우 중단이 발생할 수 있었습니다. 하위 수준의 중단을 비활성화할 수 있는 기능을 통해 이제 시스템을 불필요한 중단 없이 원활하게 설정할 수 있습니다.

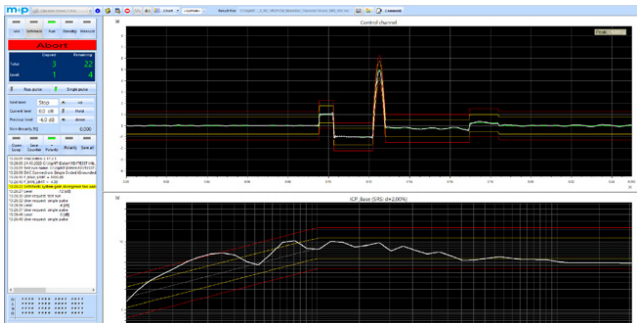

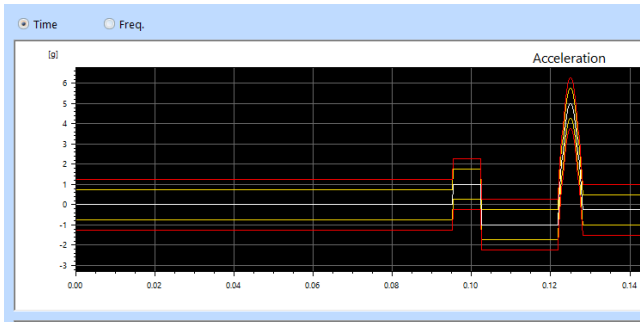

Classical Shock 디스플레이창, 그림 11



10. Q-Factor UI Improvements and Flexible Correction ; Q-팩터 UI 개선 및 유연한 수정

이제 Q-인자를 계산하는 데 사용되는 주파수 범위가 표시되며, 밀접하게 간격을 둔 공진 피크를 처리할 때 조정할 수 있습니다. 이 기능은 근처 또는 불규칙한 피크에 대한 의도치 않은 Q-인자 계산을 방지합니다. Q-인자에 대한 목록 보기는 설정된 한계를 표시하고 각 특정 Q-인자를 자동으로 확대할 수 있도록 합니다. 목록에서 Q-인자를 선택하여 확대하기만 하면 됩니다.

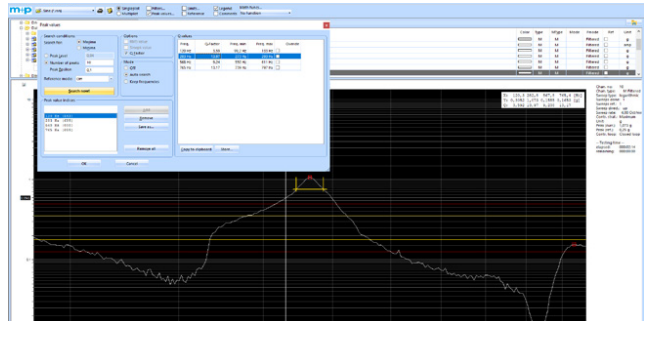

VibPostTest 창, 그림 12



11. Channel Colour Can be Set in VibEdit ; 채널 색상을 VibEdit에서 설정할 수 있습니다

이제 VibEditor에서 채널의 색상 필드를 클릭하여 특정 채널과 관련된 차트의 특정 색상을 쉽게 지정할 수 있습니다. 이 작업을 수행하면 색상 선택 대화 상자가 표시됩니다. 원하는 색상을 선택하고 '활성화된 필드'를 활성화하기만 하면 됩니다. 선택한 색상은 테스트 및 후처리를 포함한 모든 프로그램 구성 요소에 걸쳐 일관되게 적용됩니다.

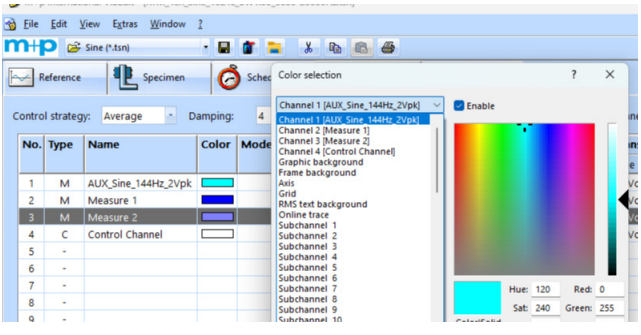

채널 색상 설정, 그림 13

12. Transducer Calibration Date Shown in Channel Table ; 채널 표에 표시된 센서 교정 날짜

유효한 교정 프로세스를 거친 센서는 고품질 진동 테스트 결과와 테스트 사양 준수를 보장합니다. 센서표에 교정 날짜를 직접 표시하면 교정이 필요한 센서가 있는지 여부를 빠르게 평가할 수 있습니다.

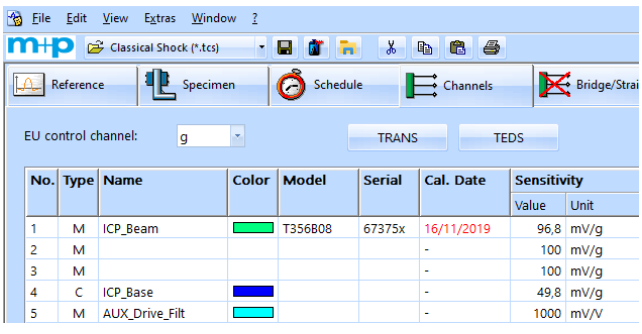

채널 설정 창, 그림 14



13. Extended Display Time Elapsed / Remaining : 연장된 표시 시간 경과/잔여

이제 팝업 제어 데이터 대화 상자 창에 진동 테스트에 대한 모든 관련 시간 정보가 표시됩니다. 여기에는 전체 테스트의 남은 시간과 경과 시간뿐만 아니라 각 레벨에 대한 시간도 포함됩니다.

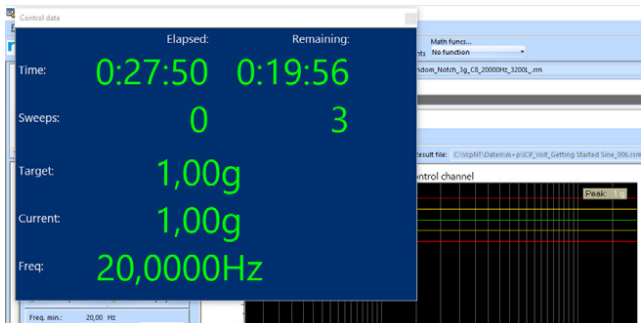

팝업 창, 그림 15

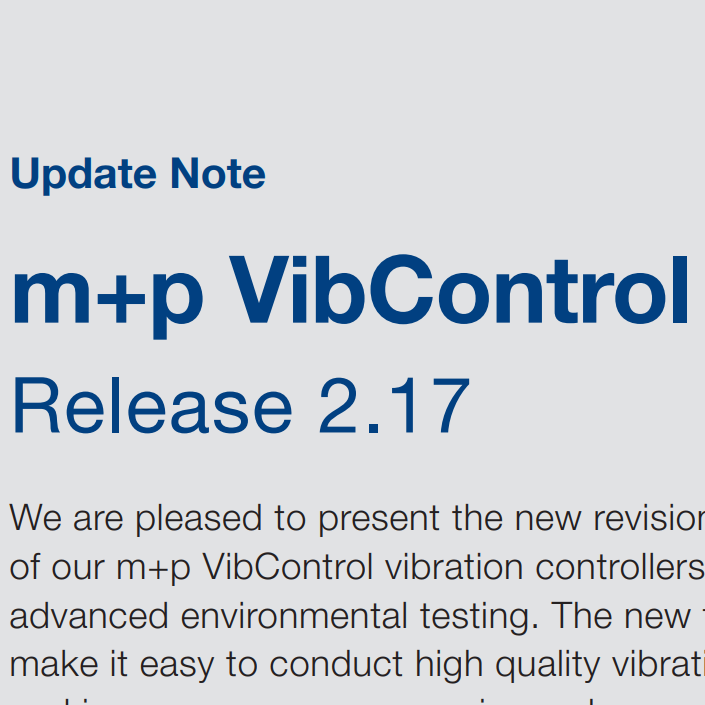

m+p VibControl Release 2.17 (Update Note)의 원본 pdf 파일은 아래를 클릭하시면 다운로드 받으실 수 있습니다.

update-mp-vc-217-en_Cylos.pdf

1.53MB
