m+p 진동가진기 테스트 장비 VibControl 2.18의 새로운 기능 소개 (Release 2.18)



독일 mp international사의 진동가진기 테스트 장비 VobControl 2.18의 release note를 한글로 번역 후 블로그에 다시 올립니다.

그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다





가진기를 이용한 진동 테스트는 피드백(Feed back)을 이용해서 가진기를 컨트롤을 할 수 있습니다. 이 컨트롤의 유무에 따라 개회로 (Open loop)와 폐회로 (Closed loop) 시스템으로 구분하게 되는데, m+p VibControl 진동 가진기 컨트롤러는 폐회로 시스템입니다.

Closed loop 시스템 구성도, 그림 2



고급 진동 테스트를 위한 m+p VibControl 진동 컨트롤러의 버전 2.18을 소개하게 되어 기쁩니다. 새로운 기능 덕분에 고급 진동 테스트를 쉽게 수행하고 사용자 경험을 향상시킬 수 있습니다. m+p International의 목표는 진동 테스트 업무를 최대한 쉽고 효율적으로 만드는 것입니다



m+p VibControl 진동 컨트롤러의 버전 2.18의 새로운 기능과 특징은 아래와 같습니다



1. Elevate report quality and save time with new features ; 새로운 기능으로 보고서 품질 향상 및 시간 절약

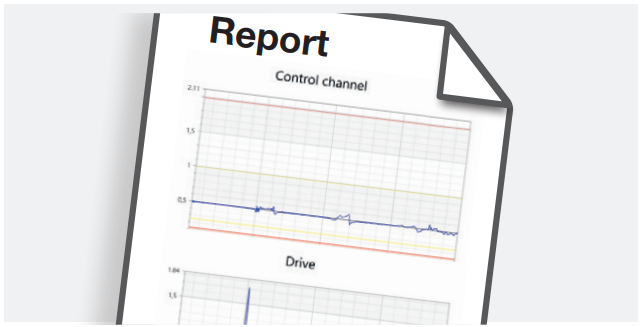

새로운 보고 기능은 테스트 설정부터 문서까지 일관된 색상, 선 두께, 글꼴 크기, 레이아웃을 사용하여 쉽게 이해할 수 있는 차트와 명확하고 구조화된 정보 분석을 제공합니다. 사용자는 회사 로고로 보고서를 개인화하여 편집 가능한 Word 또는 PDF 형식으로 내보낼 수 있습니다. 차트는 매력적으로 렌더링되며, 보고서는 최적화된 폴더 구조로 자동으로 저장됩니다.

Report 기능, 그림 3

2. Remote command API ; 원격 명령 API

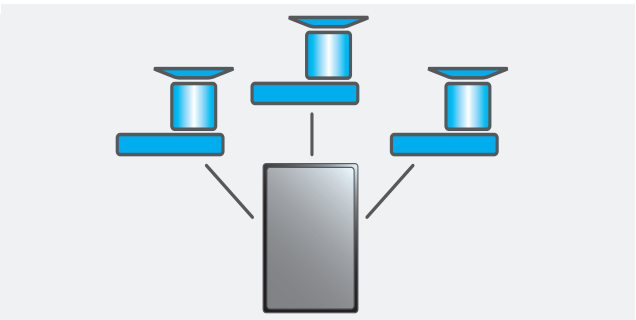

원격 명령 API를 사용하면 사용자 지정 소프트웨어 도구와 m+p VibControl을 인터페이스할 수 있습니다. 예를 들어, 간소화된 사용자 인터페이스를 사용하여 태블릿에서 m+p VibControl 테스트를 원격으로 제어할 수 있습니다. 제어 기능에는 테스트 실행 시작 및 중지, 명령 스케줄링, 사인 테스트 실행의 주파수 및 진폭 조정 등이 포함됩니다.

진동 테스트 원격 명령, 그림 4

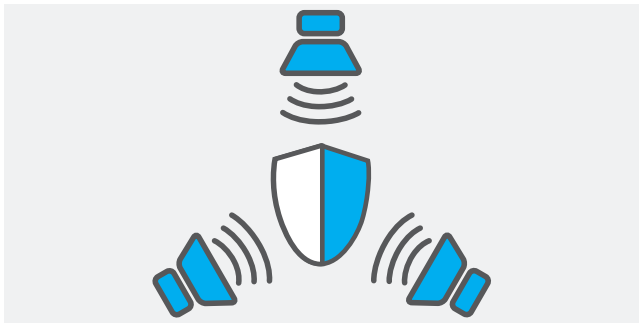

3. Acoustic notching – Protect your DFAN test objects ; 음향 노치 - DFAN 테스트 객체 보호

잔향실에서든 DFAN에서든 음향 가진 테스트는 이제 훨씬 더 안전해졌습니다. 테스트 시편을 보호하기 위해 기계적 진동을 노치로 만들고 선형 또는 로그 노치 프로파일 외에도 RMS 값으로 제한할 수 있습니다. 이것은 각 채널마다 개별적으로 수행할 수 있습니다.

DFAN 시험, 그림 5



4. Sine dwell and stepped sine ramp up mode ; 사인 드웰 및 스텝 사인 램프 업 모드

스텝 사인 모드에서는 주파수가 단계적으로 변경됩니다. 이 새로운 기능을 사용하면 다음 주파수에서 가진 진폭이 낮은 진동 가진을 시작하여 목표 값까지 자동으로 상승할 수 있습니다. 이렇게 하면 오버슈팅을 방지하고 전체 레벨에서 안정적인 응답에 도달하는 데 필요한 테스트 시간을 단축할 수 있습니다.

그림 6



5. Sine test without self-check – Save time and boost efficiency ; Self check(자가 점검) 없이 사인 테스트 - 시간을 절약하고 효율성을 높입니다

이제 사용자는 자가 점검 여부에 관계없이 사인 테스트를 수행할 수 있어 시간을 절약할 수 있습니다. 사용자는 자가 점검이 필요한지 여부를 결정할 수 있습니다. 이 옵션은 특히 짧은 주파수 범위, 테스트 매개변수의 계획되지 않은 조정 또는 반복적인 공진 검색 테스트와 관련된 테스트에 유용합니다. 이 경우 상당한 부가가치를 제공합니다.

그림 7



6. Save random spectra at level switches – Enhancing documentation ; 레벨 스위치에서 랜덤 스펙트럼 저장 - 문서화 향상

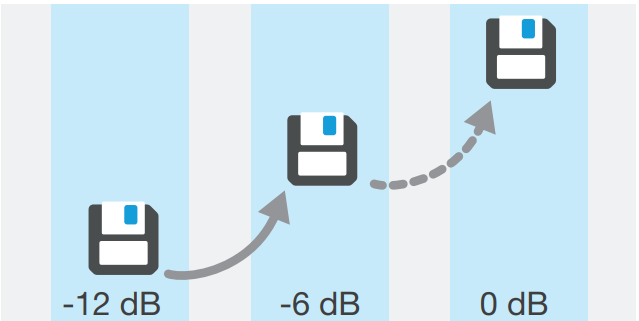

랜덤 가진 테스트를 위해 각 레벨 단계의 결과를 자동으로 저장합니다. 이 기능은 추적 가능성과 명확성을 보장하며, 특히 랜덤 가진이 낮은 레벨(예: -12 dB)에서 시작하여 전체 진폭으로 진행될 때 유용합니다. 테스트 중 낮은 레벨에서 의도하지 않은 이벤트가 발생할 경우 기록을 유지하는 데 도움이 됩니다.

램덤 시험. 그림 8



7. New ‘concentration of energy duration TE’ in shock SRS ; 충격 SRS에서 새로운 '에너지 지속 시간 TE 농도'

우리는 MIL-Std 810F 준수를 위한 "에너지 지속 시간 TE의 농도"를 계산하기 위해 VibEdit에 새로운 기능을 추가했습니다. TE는 절대값에서 피크의 1/3을 초과하는 모든 등급을 포함하는 최소 시간 범위를 나타냅니다. 테스트 설정 중에는 사용자의 명확한 이해와 표준 준수를 위해 지속 시간 값과 시간 기반 시각화가 제공됩니다.

그림 9

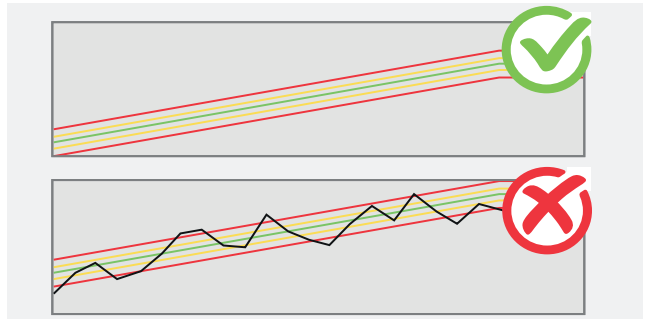

8. Save time with enhanced SRS pass / Fail criteria in SRS mode ; SRS 모드에서 향상된 SRS 패스/페일 기준으로 시간 절약

기준 검사를 통해 사용자는 테스트의 품질을 정확하게 평가할 수 있습니다. 기준을 초과하는 스펙트럼 선의 수, 중단 한도 초과 등 다양한 기준을 자유롭게 정의할 수 있습니다.

그림 10



9. Polish UI translation – Simplify your use of m+p VibControl ; 폴란드 UI 번역 – m+p VibControl 사용 간소화

폴란드어를 사용하는 고객을 위해 m+p VibControl 사용을 더욱 간소화하기 위해 이제 폴란드어 지원이 제공됩니다.

그림 11



10. Sine dwell data exported as CSV – Streamline analysis and insights ; CSV로 내보낸 사인 드웰 데이터 - 분석 및 인사이트 간소화

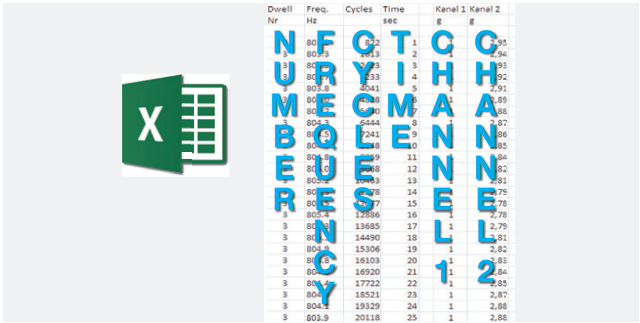

사인 드웰 테스트에서는 이제 데이터가 명확하게 정리되고 구조화된 CSV 파일에 저장됩니다. 이를 통해 사용자는 박스 플롯과 같은 도구를 사용하여 주기와 주파수에 따른 진폭을 분석할 수 있으며, 공명 가진 (공진)에 대한 테스트 시편의 반응을 자세히 볼 수 있습니다. 또한 사용자는 다양한 분석을 수행하고 데이터를 다른 도구와 원활하게 통합하여 포괄적인 인사이트를 얻을 수 있습니다.

그림 12
