진동, 소음 계측기 전문 업체 싸이러스㈜입니다.

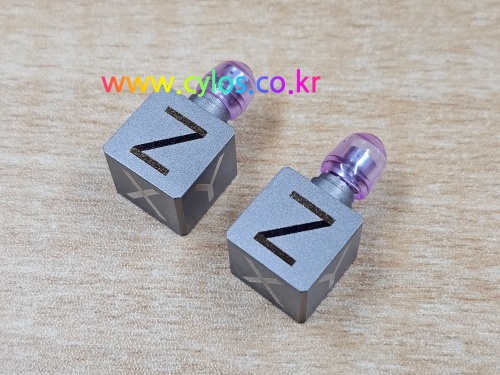

오늘은 “3축 진동측정센서 3093D7 (100mV/g)”를 소개하겠습니다.
Dytran by HBM사 3093D7 모델은 모달 및 구조 분석 테스트, 소음, NVH 테스트, 제품 성능 테스트, 삐걱거림 및 덜거덕거림 (squeak & rattle) 측정, 일반 용도 3축 진동 측정에 사용되는 센서와 케이블 분리형 3축 IEPE 가속도계입니다. 3093D7 삼축 가속도센서는 자동차, 중장비, 선박, 각종 반도체 설비, 항공기, 방산장비 계측 등에 광범위하게 사용되고 있습니다.
위 그림을 클릭하시면 블로그 메인화면으로 이동합니다

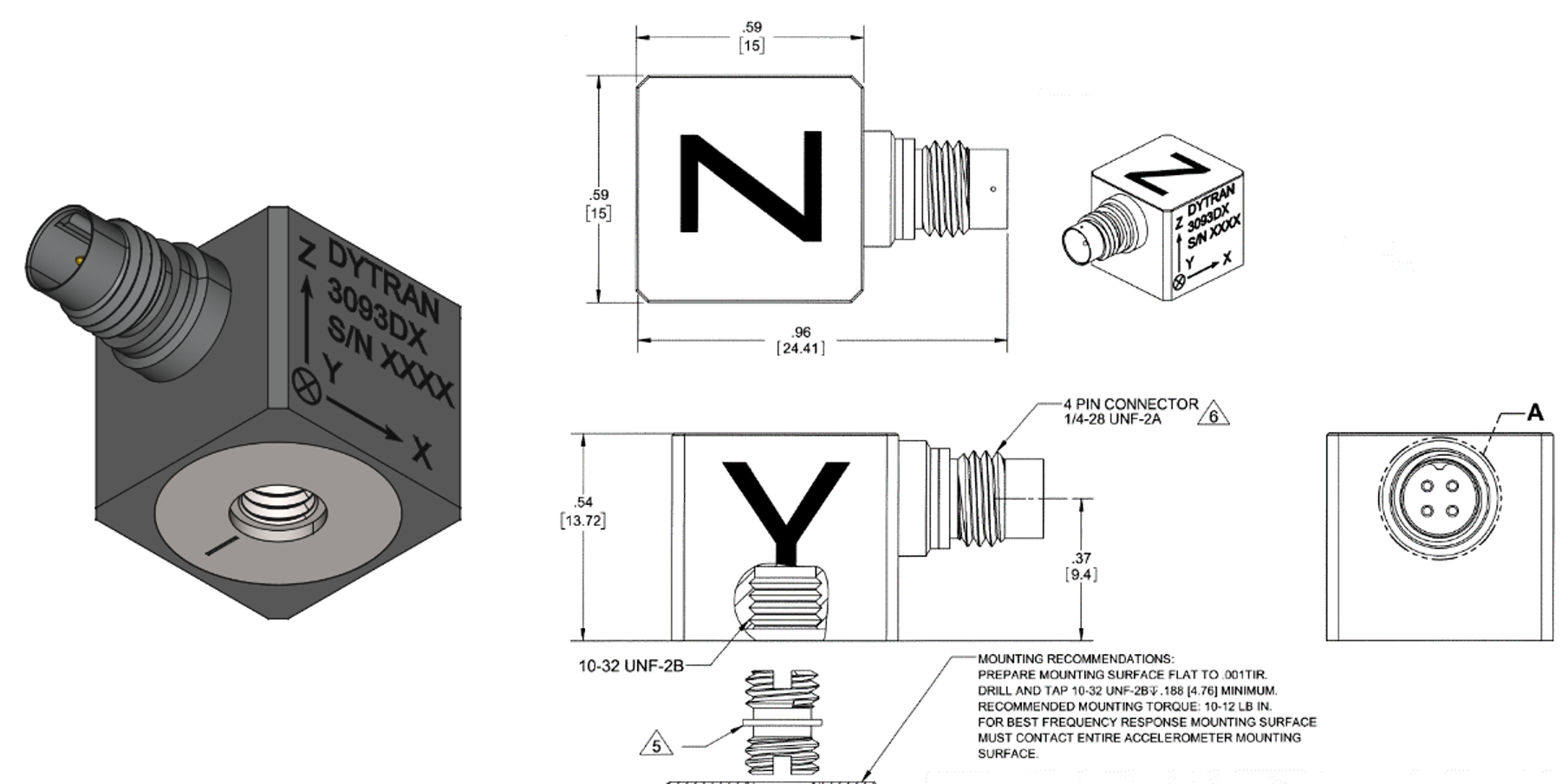

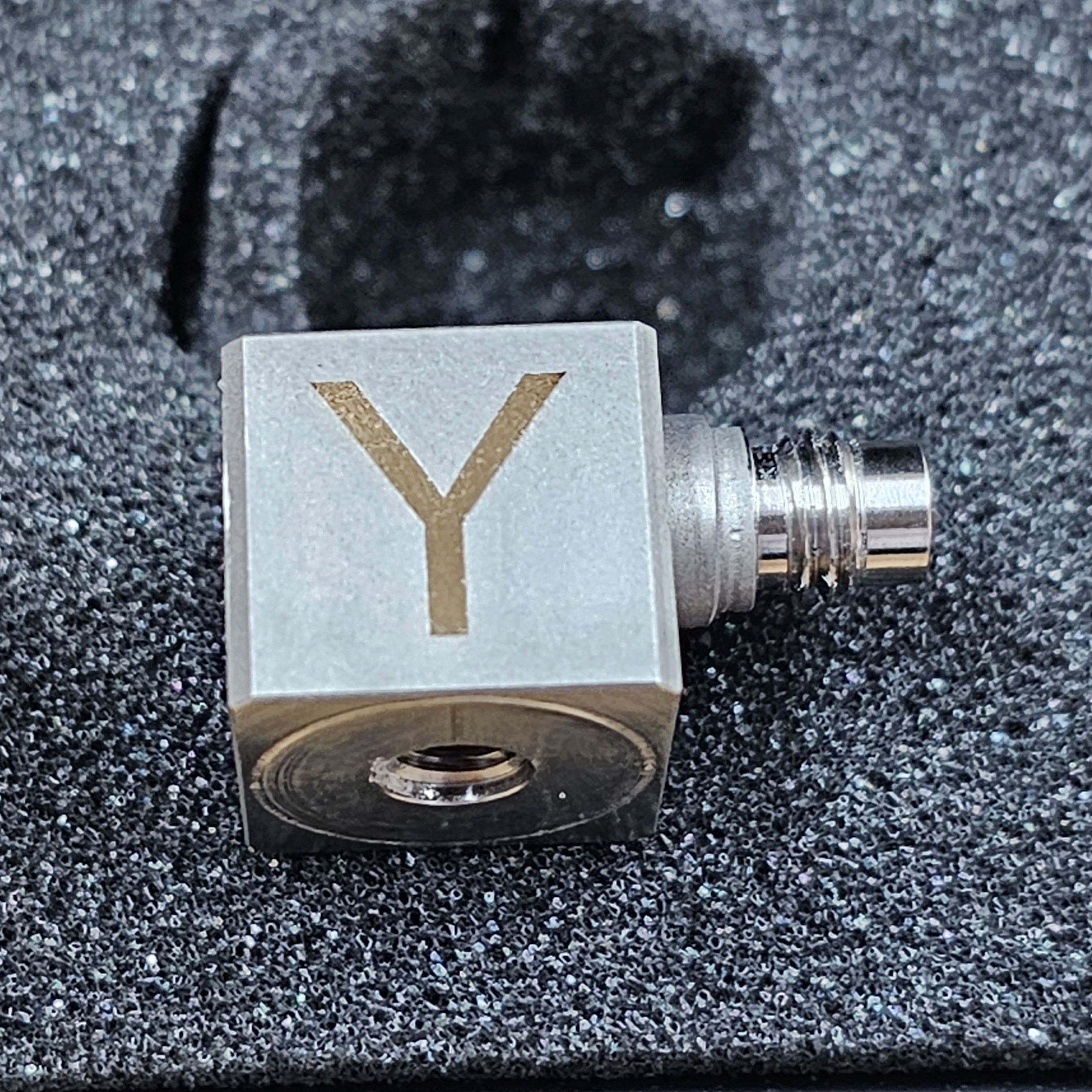

Dytran 시리즈 3093D7은 100mV/g 감도 범위의 감도를 가진 케이스 분리형 3축 IEPE 가속도계입니다. 전체 무게는 14그램입니다. 가벼운 티타늄 하우징에 포장된 세라믹 전단 감지 요소를 특징으로 하는 3093D7의 설계에는 산업 표준 4핀 측면 커넥터와 10-32 스터드 장착 기능이 통합되어 있습니다. 장치는 높은 습도와 더러운 환경에서도 안정적으로 작동하도록 밀폐되어 있으며 EMI/접지 루프 간섭을 방지하기 위해 전기적 절연 기능이 추가 되어있습니다.
3093D7 데이터시트(클릭하시면 볼 수 있습니다)
아래표의 3093D7 모델의 규격을 확인하시기 바랍니다.
| 센서 종류 | Triaxial Accelerometer | 센서 타입 | IEPE |
| 감도(mV/g) | 100[5%] | 측정범위(gpk) | 50 |
| 주파수범위(Hz) | 0.6~5,000[5%] | 무게(gram) | 14 |
| 센서 하우징 재질 | Titanium | Seal | Hermetic |
| 신호선 연결 단자 방향 | Side | 사용온도범위(°C) | -51~+107 |
| 신호선연결단자 종류 | 4-pin 1/4-28 | 고정방법 | 10-32 tapped hole |
| 공급 악세사리 | 6200 | 최대충격 | 1,000 g peak |
| 특징 | Case Isolation (10 GΩ) |
옵션 | - |
3093D 시리즈의 다른 진동 가속도계 모델은 아래에서 확인을 하시기 바랍니다
자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.
