Dytran 3축 진동측정센서 3093D3 소개, 다이트란

진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
이번에는 범용 3축진동계측센서 3093D3 (500g 측정 범위)을 소개하겠습니다.

Dytranby HBM사 3093D모델은 모달 및 구조 분석 테스트, 소음, NVH 테스트, 제품 성능 테스트, 삐걱거림 및 덜거덕거림 (squeak & rattle) 측정, 일반 용도 3축 진동 측정에 사용되는 센서와 케이블 분리형 3축 IEPE 가속도계입니다. 3093D3 삼축 가속도센서는 자동차, 중장비, 선박, 각종 반도체 설비, 항공기, 방산장비 계측 등에 광범위하게 사용되고 있습니다.

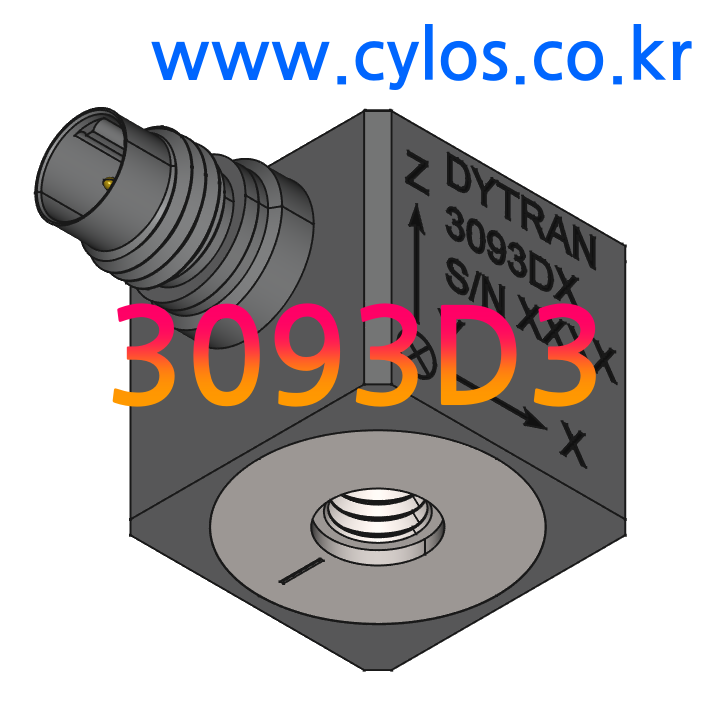

3093D3 삼축 진동센서, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다.
메인화면에서 분류전체보기(≡)를 클릭하시면 많은 정보를 보실 수 있습니다.



Dytran 시리즈 3093D3은 10mV/g 감도 범위의 감도를 가진 케이스 분리형 3축 IEPE 가속도계입니다. 전체 무게는 14그램입니다. 가벼운 티타늄 하우징에 포장된 세라믹 전단 감지 요소를 특징으로 하는 3093D3의 설계에는 산업 표준 4핀 측면 커넥터와 10-32 스터드 장착 기능이 통합되어 있습니다. 장치는 높은 습도와 더러운 환경에서도 안정적으로 작동하도록 밀폐되어 있으며 EMI/접지 루프 간섭을 방지하기 위해 전기적 절연 기능이 추가 되어있습니다.

3093D3 데이터시트(클릭하시면 볼 수 있습니다.)

3093D3.pdf

0.23MB

아래표의 3093D3 모델의 규격을 확인하시기 바랍니다.

센서 종류	3축 가속도 센서	센서 타입	IEPE
감도(mV/g)	10[5%]	측정범위(gpk)	500
주파수범위(Hz)	0.6~5,000[5%]	무게(gram)	14
센서 하우징 재질	Titanuum	Seal	Hermetic
신호선 연결 단자 방향	Side	사용온도범위(°C)	-51~+121
신호선연결단자 종류	4-pin 1/4-28	고정방법	10-32 tapped hole
공급 악세사리	6200	최대충격	1,000 g peak
특징	전기적 절연	옵션	-

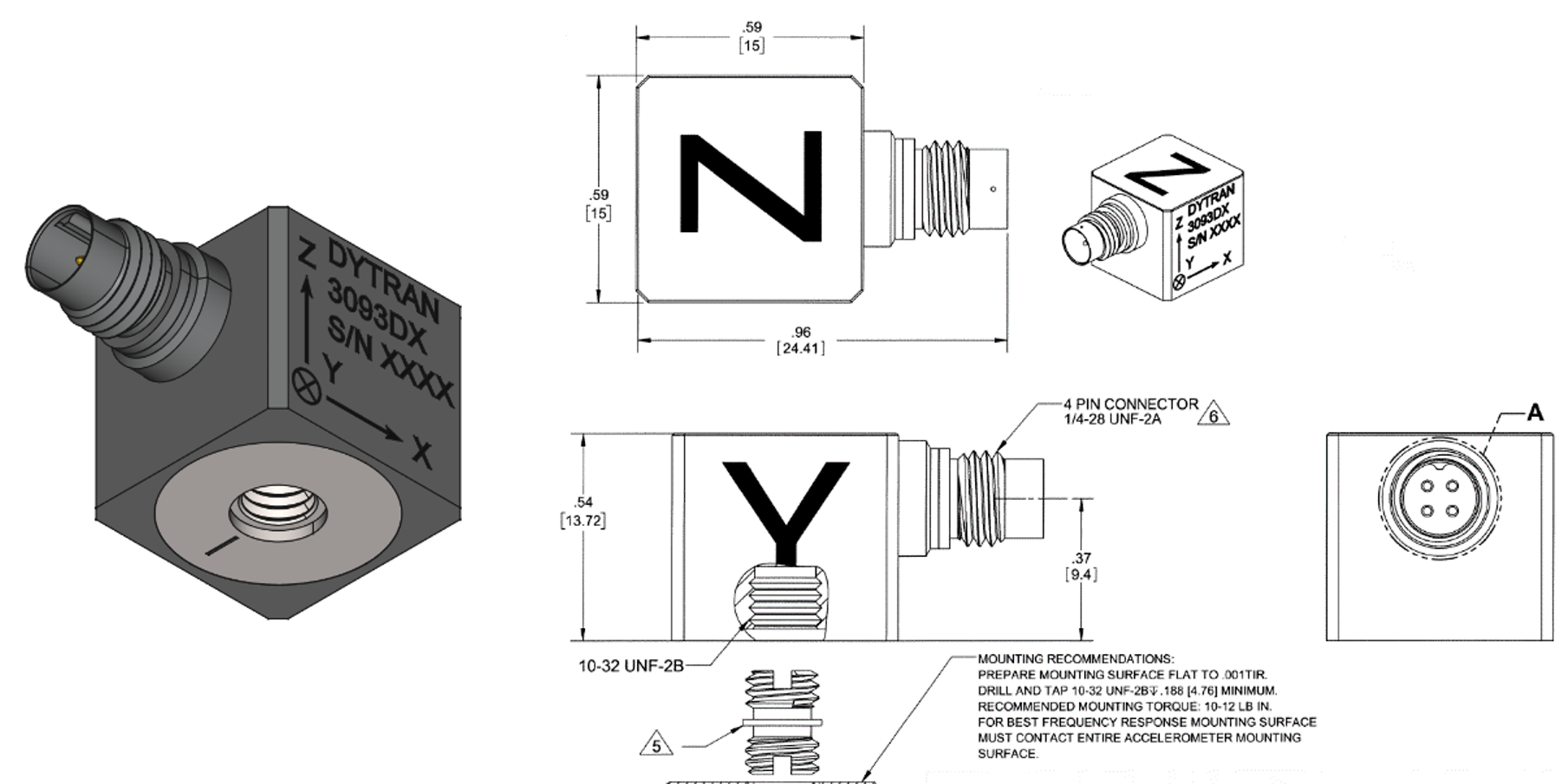

그림 2



3093D 시리즈의 다른 진동가속도계 모델은 아래에서 확인을 하시기 바랍니다.

3093D3 (10 mV/g, 500g 측정 범위)
3093D6 (50 mV/g, 100g 측정 범위)
3093D7 (100 mV/g, 50g 측정 범위)



독일 하노버, 그림 3



자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.
