진동, 소음 계측기 전문 업체 싸이러스㈜입니다. 2025년 4월부터 압력 매핑 전문 회사인 미국의 Tekscan사와 독점 대리점 계약을 하여 Tekscan 제품을 국내에 판매를 하고 서비스를 하게 되었습니다. (치과제품 제외) 이번에는 Tekscan사의 홈페이지와 싸이러스 네이버 블로그에 올라온 Application “압력 매핑을 통한 자동차 트렁크 리드 씰 평가”를 소개하겠습니다.

트렁크 압력 측정, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



동적 트렁크 슬램 압력

자동차 트렁크 뚜껑의 밀봉 성능을 평가합니다



Evaluate Automotive Trunk Lid Seals With Pressure Mapping; 압력 매핑을 통한 자동차 트렁크 리드 씰 평가

아래 그림은 자동차 트렁크 뚜껑이 씰과 종이처럼 얇은(0.1mm) 감지 센서가 덮을 때 I-Scan™ 압력 매핑 시스템이 수집한 데이터의 일부를 보여줍니다. 힘 대 시간 그래프 기능은 트렁크 뚜껑의 운동량이 씰을 과도하게 압축할 때 초기 힘이 얼마나 큰지를 보여줍니다. 이 힘은 안정화되기 전에 여러 번 진동합니다. 녹화된 파일의 프레임을 살펴보면 이 과정에서 밀봉력과 압력 분포가 어떻게 변하는지 알 수 있습니다. 녹화된 각 프레임 사이의 시간은 0.001초입니다.

이 시스템은 씰 압력을 측정하고 정량화하며, 씰 성능을 동적으로 및 정적으로 특성화하는 데 사용될 수 있습니다. 또한 동적 이벤트의 충격력에 반응하는 재료 거동을 측정하는 데에도 효과적입니다.

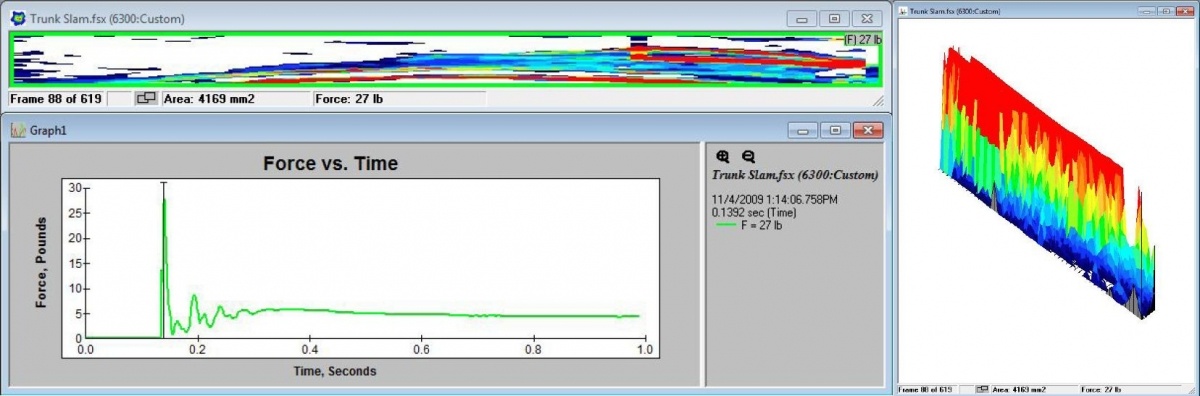

트렁크 뚜껑을 쾅 닫을 때의 초기 힘, 그림 2

---

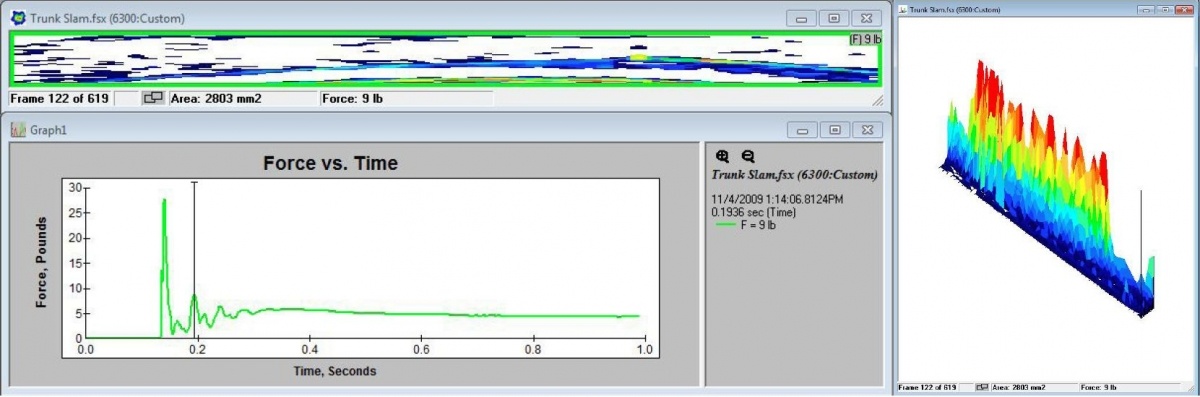

힘이 안정되기 전에 여러 차례의 진동 주기가 발생, 그림 3

---

힘이 안정된 후의 압력 분포, 그림 4

---

전체 힘이 안정된 후, 씰의 압력 분포가 고르지 않습니다. 아마도 트렁크 리드 립 아래의 용접이나 다른 요인 때문일 수 있습니다. 또한 씰의 정적 폭이 최대 동적 씰 폭보다 상당히 작다는 점에 유의하십시오.



도어 슬램 압력 매핑 애플리케이션

   위치 추적 및 평가:

      씰의 틈새

      약한 씰

      저 압력 또는 고 압력 부분

   트렁크 뚜껑 닫힘 힘 측정

   용접 비드 근처 부분의 고 압력을 조절

   스팟 용접 디플(spot-weld dimples) 부분의 저 압력을 조절.

   검증 테스트  재료 시험

   경쟁사 벤치마킹



압력 매핑의 이점

   소음 감소에 기여

   물 누출을 방지

   품질 향상



관련 센서

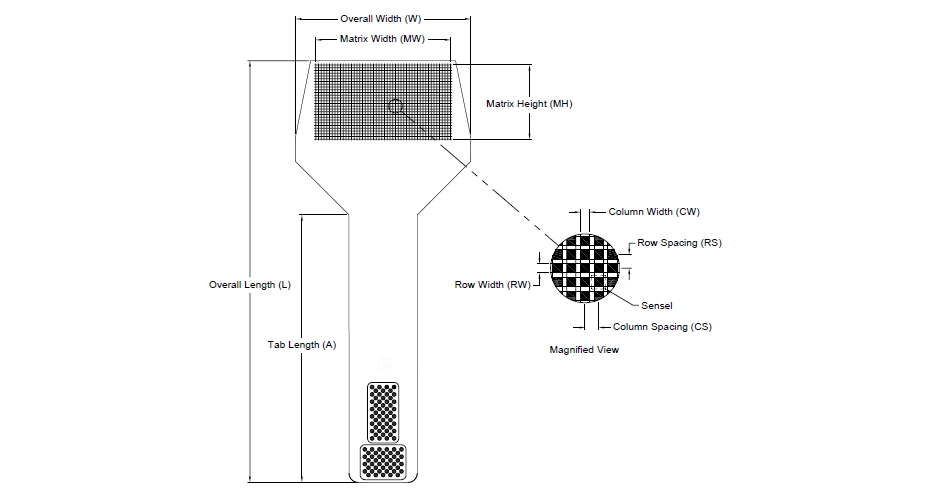

   압력 매핑 센서 5051 : 일반적인 용도로 사용 가능

   압력 매핑 센서 6077 : 도어 실링 용도로 사용 가능

   압력 매핑 센서 6300 : 도어 실링 애플리케이션에 사용(트리밍 가능 센서)

---

압력 매핑 센서 5051, 그림 5



압력 매핑 센서 6077, 그림 6



압력 매핑 센서 6300, 그림 7

---



압력 센서는 아래의 링크에서 모델번호를 입력하거나 필요한 정보를 입력하면 관련된 센서를 찾을 수 있습니다. https://www.tekscan.com/pressure-mapping-sensors

---
