Comparing Seal Designs; 씰 디자인 비교
압력 분포를 측정하고 설계 사양을 검증합니다.
Tactile Pressure Sensors for Seal Design Testing; 씰 설계 테스트를 위한 촉각 압력 센서
도전
두 가지 고무 "dog seal" 디자인을 비교하여 어느 디자인이 둘레를 따라 밀봉 성능이 더 좋은지 확인하세요.
해결책
I-Scan™ 압력 매핑 시스템 과 5101 센서를 사용하여 서로 다른 씰 설계를 가진 두 부품의 압력 분포와 압력 프로파일을 측정했습니다. I-Scan은 두 부품 간의 차이를 빠르고 쉽게 측정할 수 있었습니다. 2D 압력 표시 소프트웨어 기능은 씰 설계 중 하나에 저압 영역과 틈새가 있는 영역을 명확하게 표시하여 두 설계를 빠르게 평가하고 비교할 수 있도록 합니다. 이 시스템은 사용자에게 씰의 효과와 설계 또는 설치 매개변수 조정의 영향에 대한 즉각적인 피드백을 제공하여 검증 시간과 재설계 비용을 절감합니다.
I-Scan은 실시간으로 데이터를 제공합니다. 2D 또는 3D 압력 디스플레이를 통해 시뮬레이션된 작동 조건에서 설계를 비교할 수 있습니다. 센서는 다양한 모양과 압력 범위로 제공되며, 재사용이 가능하고 정확한 압력 데이터를 제공합니다. Tekscan의 숙련된 영업 및 엔지니어링 지원팀의 도움을 받아 각 시스템을 고객의 특정 요구 사항에 맞게 구성할 수 있습니다.
두 가지 다른 "dog seal" 설계의 밀봉 압력 패턴을 비교한 결과입니다. 2D 압력 표시는 설계 A가 부품 전체 둘레에 걸쳐 만족스러운 밀봉 압력을 제공하지 못함을 보여줍니다. 씰을 따라 틈새(빈 공간 또는 흰색 영역)가 존재하여 누출 및 성능 저하로 이어질 가능성이 높습니다. 설계 B는 부품 전체 둘레에 걸쳐 더 균일한 밀봉을 제공하므로 더 우수한 설계입니다.
Seal 설계 응용 프로그램
연구개발
신뢰성 테스트
비교 테스트
설계 검증 테스트
I-Scan 사용의 이점
누수 식별 및 문제 해결
검증 시간 최소화
디자인 개선
관련 센서

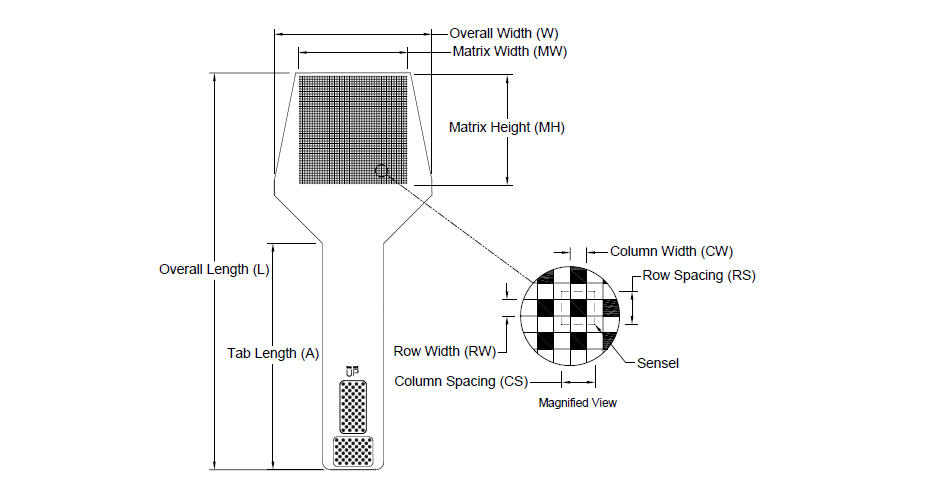

압력 매핑 센서 5051 : 일반적인 용도로 사용 가능

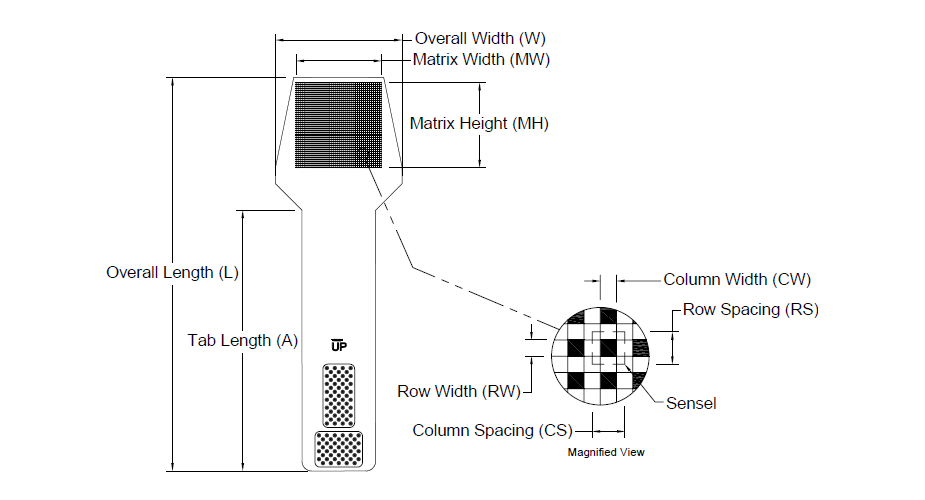

압력 매핑 센서 5076 : 일반적인 용도로 사용 가능
압력 매핑 센서 5101 : 일반적인 용도로 사용 가능
압력 센서는 아래의 링크에서 모델번호를 입력하거나 필요한 정보를 입력하면 관련된 센서를 찾을 수 있습니다. https://www.tekscan.com/pressure-mapping-sensors
