진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
2025년 4월부터 압력 매핑 전문 회사인 미국의 Tekscan사와 독점 대리점 계약을 하여 Tekscan 제품을 국내에 판매를 하고 서비스를 하게 되었습니다. (치과제품 제외)
이번에는 Tekscan사의 홈페이지와 싸이러스 네이버 블고그에 올라온 Application “자동차 내연기관 촉매 변환기 측정”를 소개하겠습니다.
위 그림을 클릭하시면 블로그 메인화면으로 이동합니다
촉매 변환기 측정
촉매 변환기와 접촉 표면 사이에 작용하는 동적 힘을 측정, 관찰 및 평가합니다.
압력 측정을 통한 촉매 변환기 설계 및 취급 개선
더욱 엄격해진 배출가스 규제 기준 때문에 제조업체들은 배출가스를 더욱 희석하기 위해 촉매 표면적을 더 크게 설계해야 했습니다. 촉매의 균열을 줄이기 위해 조립 공정에서 가해지는 압력을 측정하는 것이 더욱 중요해졌습니다.
도전
이러한 새로운 박막 촉매는 조립 과정에서 압력이 고르지 않게 가해지면 더 취약하고 파손되기 쉽습니다. 예를 들어, 촉매 변환기 조립 중 국부적인 고압이 가해지면 촉매가 균열되거나 부분적으로 파손될 수 있습니다. 이러한 결함은 제품 품질을 저하시키고 수율을 감소시키며, 배출가스를 증가시켜 제품 성능 저하를 초래합니다.
해결책
I-Scan™ 압력 매핑 시스템 은 촉매 변환기 설계자와 제조업체를 위한 혁신적인 제품 개발 및 제조 공정 도구입니다. I-Scan은 취약한 촉매에 대한 최적의 조립 공정을 결정하는 데 도움이 되는 데이터를 제공하고 촉매 변환기 설계 개선을 위한 데이터를 제공합니다. 제공된 정보는 기업의 설계, 공정 검증 및 재엔지니어링 비용 절감에 기여합니다.
Tekscan의 특허받은 박막 센서는 다양한 압력 범위에서 사용 가능하며 재사용이 가능하며 정확한 압력 측정값을 제공합니다. Tekscan의 숙련된 영업 및 엔지니어링 지원팀의 지원을 통해 각 시스템은 고객의 특정 요구 사항을 충족하도록 구성됩니다.

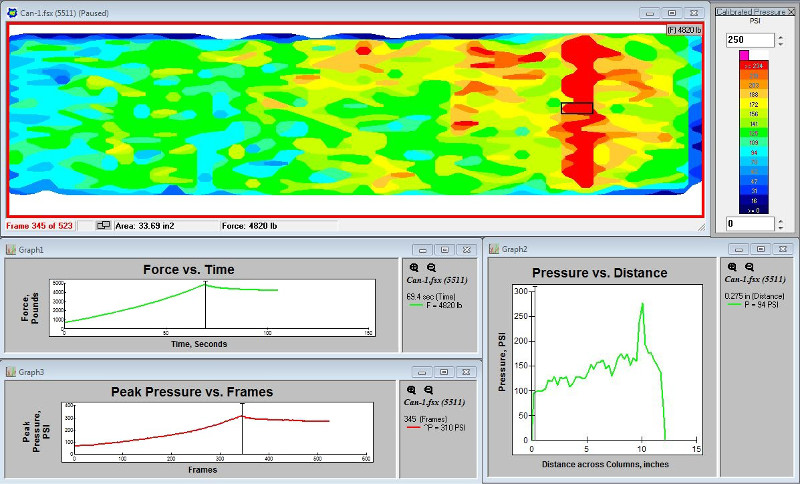

원통형 촉매를 둘러싼 센서(왼쪽에서 오른쪽) -2D 및 그래픽 플롯은 케이스 이음매(오른쪽 빨간색)에 더 높은 압력이 존재함을 보여줍니다. 이러한 절대적인 최대 압력은 촉매에 균열을 일으킬 수 있습니다.
촉매 변환기 압력 매핑 응용 프로그램
연구개발
약한 씰 압력, 낮은 힘 및 최대 압력 위치를 식별.
디자인 비교 테스트
기계 설정
품질 관리
압력 매핑의 이점
제조 공정 개발
품질 향상
설계 검증
생산량 향상
관련 센서
압력 매핑 센서 5101 : 일반적인 용도로 사용 가능
압력 매핑 센서 5260 : 촉매 변환기 응용 분야에 사용
압력 매핑 센서 5511 : 롤러 측정 분야에 사용
압력 매핑 센서 6300 : 도어 실링 애플리케이션에 사용(트리밍 가능 센서)

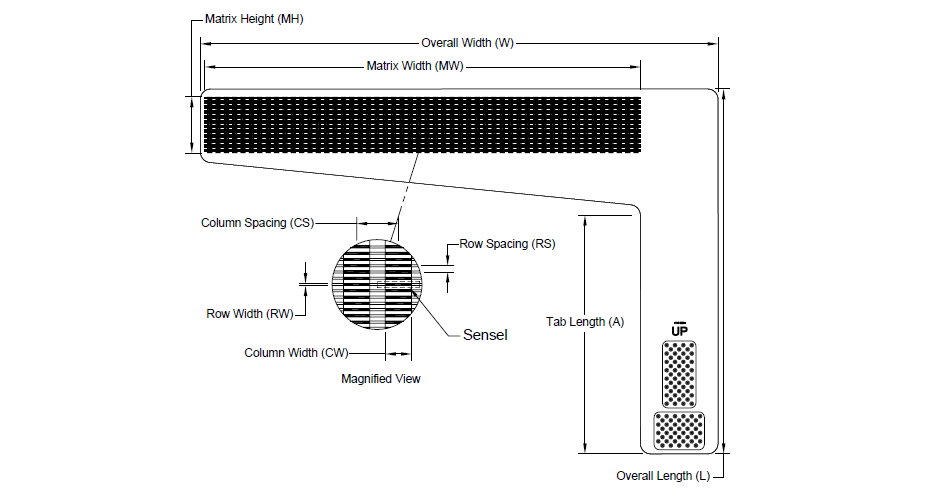

압력 매핑 센서 5101 ;
Matriz Size (Quantity) : 111.8 x 111.8 mm (44 x 44)
Number of Sensels™ : 1,936
Thickness : 약 0.1 mm
사용온도 : -40 ~ +60 °C
압력 매핑 센서 5260 ;
Matriz Size (Quantity) : 482.1 x 206.8 mm (52 x 44)
Number of Sensels™ : 2,288
Thickness : 약 0.3 mm
사용온도 : -40 ~ +60 °C
압력 매핑 센서 5511 ;
Matriz Size (Quantity) : 307.3 x 86.4 mm (44 x 34)
Number of Sensels™ : 1,496
Thickness : 약 0.3 mm
사용온도 : -40 ~ +60 °C
압력 매핑 센서 6300 ;
Matriz Size (Quantity) : 264.2 x 33.5 mm (52 x 44)
Number of Sensels™ : 2,288
Thickness : 약 0.1 mm
사용온도 : -40 ~ +60 °C
아래의 링크에서 모델번호를 입력하거나 필요한 정보를 입력하면 관련된 센서를 찾을 수 있습니다. https://www.tekscan.com/pressure-mapping-sensors
원본을 보시려면 아래를 클릭하시기 바랍니다.
https://www.tekscan.com/applications/catalytic-converter-canning
자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.
