토목/지반 공학 압력 측정
토목/건설 재료와 건설 설계/방법 사이에 가해지는 힘과 압력을 연구하여 서로의 영향을 더 잘 이해합니다.
토목 및 지반 공학자와 연구원들은 설계 및 시공 방법을 개발할 때 지반 재료의 거동을 반드시 고려해야 합니다. 이러한 관계를 이해하고 위험을 평가하는 데 있어 핵심적인 부분은 물체가 움직이거나 접촉할 때 가해지는 힘과 압력을 측정하는 것입니다. I-Scan™ 압력 분포 측정 시스템은 유변학(Rheology) 및 다양한 토양 다짐 시험을 포함한 여러 토목 및 지반 공학 분야에서 사용되어 왔습니다.

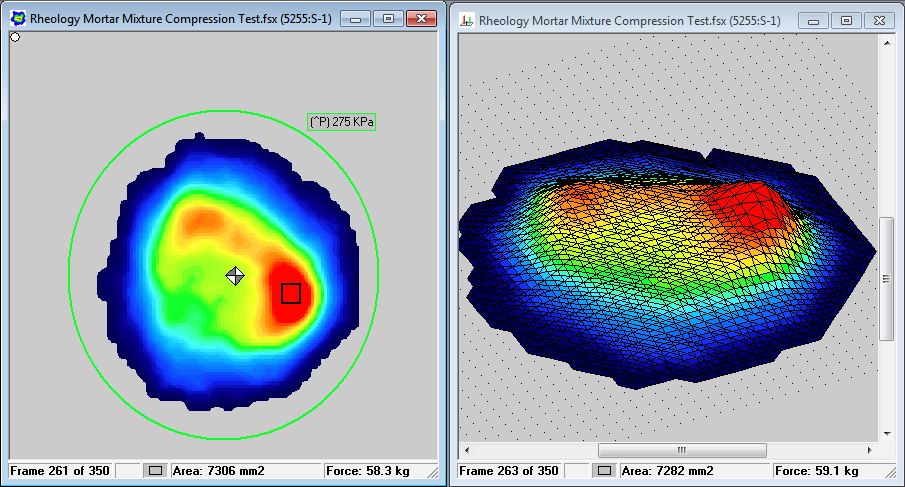

I-Scan은 압축 시험을 사용하여 건설 자재(예: 콘크리트 및 모르타르 혼합물)의 유동 특성을 연구하고, 다양한 구성 및 혼합 방법을 평가하는 데 사용할 수 있습니다.
토양 충격 및 압축 시험은 다양한 건설 방법이 주변 구조물에 미치는 영향을 연구합니다.
마찬가지로, 다양한 토양 화합물이 다양한 응력 하에서 어떻게 압축되는지 측정하면 농업/오프로드 타이어 설계에 영향을 줄 수 있으며, 이는 토양 배수 및 흡수와 같은 환경 요인에 영향을 미칠 수 있습니다.
압축 시험 전(왼쪽)과 후(오른쪽). 센서를 탱크 벽에 수직으로 설치했습니다. 센서에 가장 깊이 묻힌 부분으로 갈수록 압력이 증가하는 것을 확인할 수 있습니다.
I-Scan™ 시스템을 사용한 기타 테스트
다양한 토양 화합물의 영향을 확인하기 위한 산사태 테스트
지진 활동이 건물 구조에 미치는 영향 살펴보기
파이프라인 구성 요소와 같은 매립 구조물의 압력 분포에 대한 지상 활동의 영향을 확인.
벽 내부의 압력을 결정하기 위한 플랫잭 테스트 (Flat-jack test)
측정 유형:
토양 충격/다짐 테스트
건축자재 시험
환경 영향
지진과 산사태를 포함한 지질학 연구
설계 검증
유한 요소 모델 검증
I-Scan 사용의 이점:
안전/위험 평가 강화
얇은 센서는 환경이나 애플리케이션을 방해하지 않고 정확한 데이터를 캡처
검증 테스트 시간 최소화
아래의 링크에서 모델번호를 입력하거나 필요한 정보를 입력하면 관련된 센서를 찾을 수 있습니다. https://www.tekscan.com/pressure-mapping-sensors
