Dytran 1축 진동측정센서 3056F7 소개, 다이트란

진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
이번에는 범용 단축진동계측센서 3056F7 (25g 측정 범위)을 소개하겠습니다.

Dytran by HBM사에서 2024년에 3056F7 모델을 release 하였습니다.
3056D모델을 대체하기 위해 개발을 하였으며 기존 일반진동센서 3056D6 및 고온용 진동측정센서 3056D13모델을3056F7모델로 일원화하였으며 전자파 영향을 둔감하는 기능을 추가하였습니다.

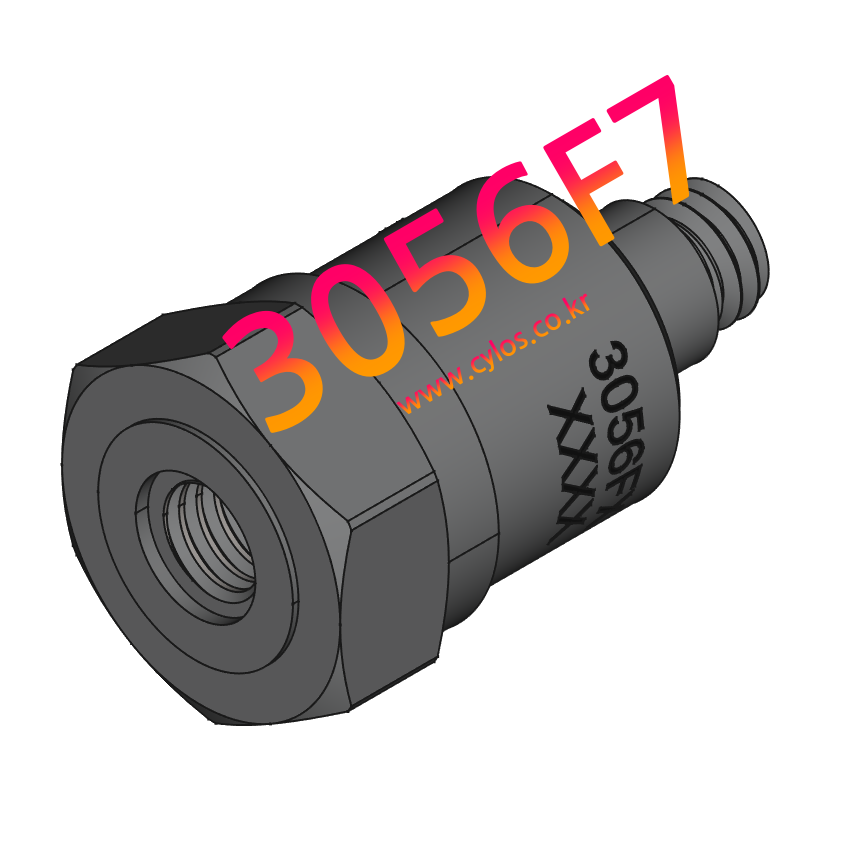

3056F7 진동가속도계, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다.
메인화면에서 분류전체보기(≡)를 클릭하시면 많은 정보를 보실 수 있습니다.



Dytran 3056F7는 아래와 같은 특징이 있어 다목적으로 사용이 가능한 진동센서입니다.
- 200 mV/g 감도 (±5% 감도 편차)
- 25g 측정 범위
- -55°C ~ +163°C의 작동 온도 (넓은 사용 온도)
- 1Hz ~ 10kHz의 주파수 응답 범위 (±10% 편차)
- 티타늄 하우징
- 10-32 커넥터 (Top 커넥터)
- 10-32 Tapped Hole 마운팅
- 센서 베이스의 전기적 절연
- 밀폐형 센서
- TEDS 기능 (옵션)

Dytran 시리즈 3056F7은 모달 분석, 환경 시험, 반도체라인, 자동차 진동, 선박, 항공 및 방산품 시험, 진동 제어 및 일반적인 진동 모니터링에 사용되는 넓은 대역폭을 갖춘 단일 축 진동가속도계입니다. 즉, 넓은 측정 주파수 범위, +163°C까지 측정할 수 있는 성능, 베이스 절연 기능이 있어 다양한 목적으로 사용할 수 있습니다.

3056F7 데이터시트(클릭하시면 볼 수 있습니다.)

3056F7.pdf

0.48MB

아래표의 3056F7규격을 확인하시기 바랍니다.

감도(mV/g)	200	측정범위(gpk)	25
주파수범위(Hz)	1~10,000[10%]	무게(gram)	10
최대충격(gpk)	1,000	온도범위(°C)	-55~+163
신호선연결단자	10-32 Coaxial	고정방법	10-32 tapped hole
신호선단자방향	Top	센서타입	IEPE
전기적절연	10G Ohm (베이스)	공급악세사리	6200
옵션	TEDS 옵션	추천 케이블	6019A (적색, low noise)



3056F 시리즈의 다른 진동가속도계 모델은 아래에서 확인을 하시기 바랍니다.

3056F2 (5 mV/g, 1,000g 측정 범위): 3056D8
3056F3 (10 mV/g, 500g 측정 범위) : 3056D1, 3056D9
3056F4 (20 mV/g, 250g 측정 범위) : 3056D4, 3056D10
3056F5 (50 mV/g, 100g 측정 범위) : 3056D5, 3056D11
3056F6 (100 mV/g, 50g 측정 범위) : 3056D2, 3056D12
3056F7 (200 mV/g, 25g 측정 범위) : 3056D6, 3056D13
3056F8 (500 mV/g, 10g 측정 범위) : 3056D3, 3056D14



제주공항, 그림 2



자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.



위 그림을 클릭하면, 싸이러스 홈페이지로 이동합니다.
