APS Dynamics, APS 420 저주파 장행정 진동가진기 소개 ; Introducing the APS Dynamics APS 420 Low Frequency Long Stroke Vibration Exciter

목차

1. APS 420 Ball-bearing ELECTRO-SEIS® 저주파 진동가진기 소개

2. APS Dynamics 소개

3. SPEKTRA사 소개

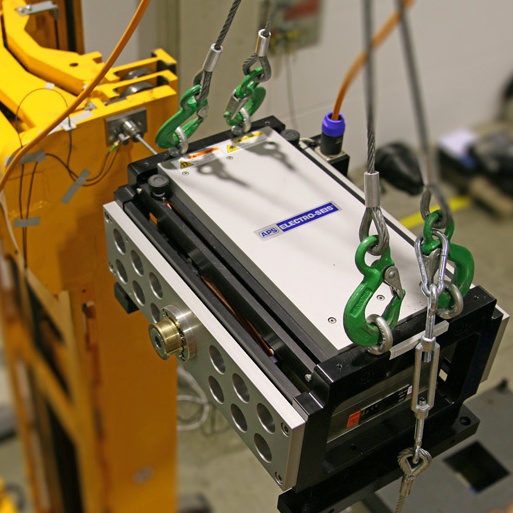

SPEKTRA/APS Dynamics사의 APS 420 저주파 가진기(지게차 모달시험), 그림 1

위의 그림을 클릭하시면 싸이러스 홈페이지로 이동합니다.



1. APS 420 Ball-bearing ELECTRO-SEIS® 저주파 진동가진기 소개

모델 : APS 420 (제조사 : SPEKTRA사, 독일)

특징 : Linear ball Bearing 가이드 방식, 저주파 가진기, 장행정가진기 , DC ~ 200 Hz 가진주파수 범위 150 mm pk-pk 변위

적용 : 지진 묘사시험, 지진센서 시험, 건물 진동 시험, 저주파 NVH 시험, 저주파 모달 시험

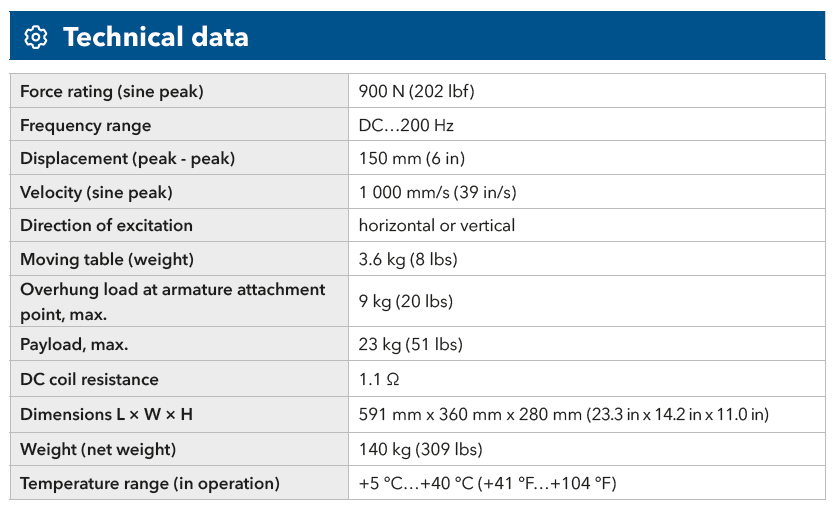

APS 420 저주파 가진기 규격, 표 1





아래의 그림은 APS 420 저주파 가진기의 기본 모델입니다. 아래의 그림에서 연결 케이블(APS 전모델 동일 적용), 파워 앰프(APS 전 모델 동일 적용), 그리고 시험에 필요한 옵션을 추가하여 시험을 합니다.

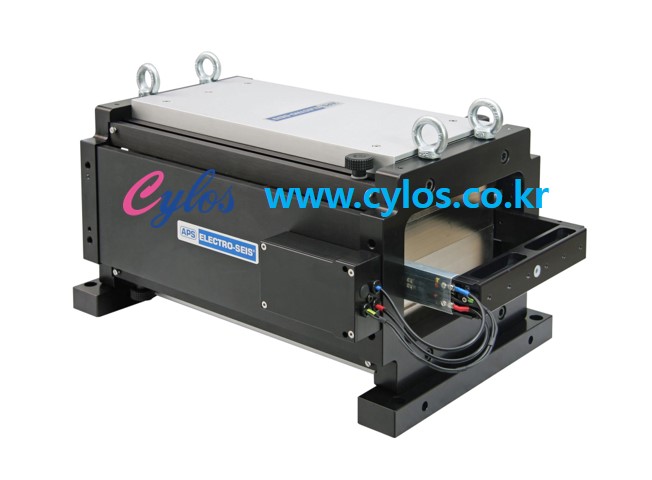

SPEKTRA/APS Dynamics사의 APS 420 저주파 가진기, 그림 2





아래의 그림은 PA 800 DM 파워 앰프입니다.

APS 145 파워 앰프의 후속 모델입니다. (APS 145 파워 앰프보다 경량입니다.)

APS 145 모델과 동일하게 Voltage, 또는 Current 모드로 사용을 할 수 있습니다.

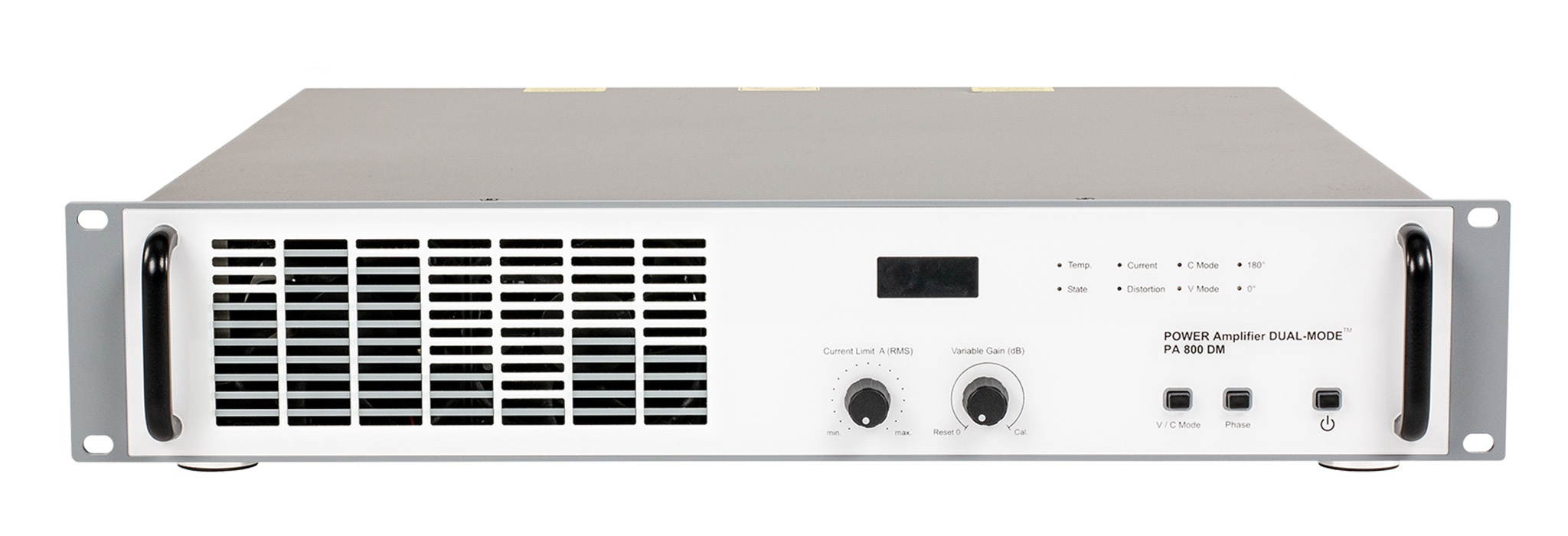

PA 800 DM Power Amplifier 파워 앰프, 그림 3

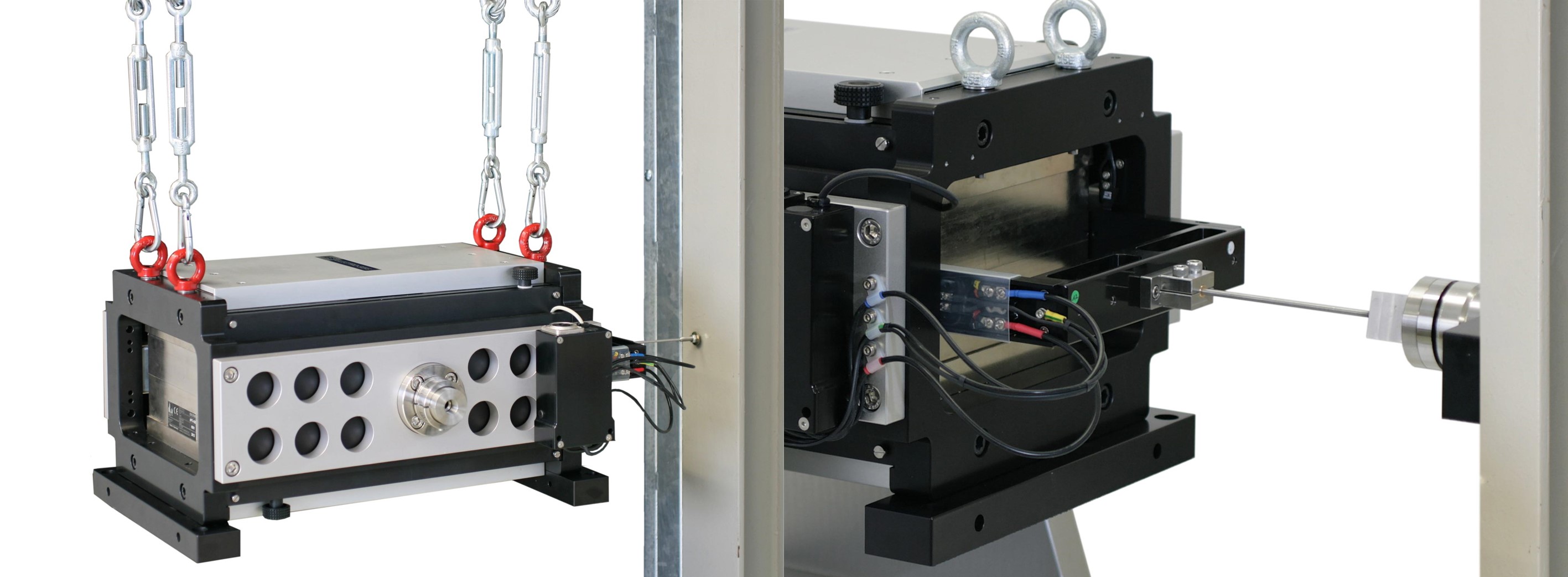

아래의 그림은 APS 420 저주파 가진기에 APS 8612 steel cable kit, APS 8610 modal stinger kit을 장착하여 모달 시험을 묘사한 그림입니다. 항공기 모달 시험, 발사체 모달 시험, 저주파 모달 시험에서 탁월한 성능으로 사용 할 수 있습니다.



APS 410, APS 8612, APS 8610, 그림 4, 그림 5

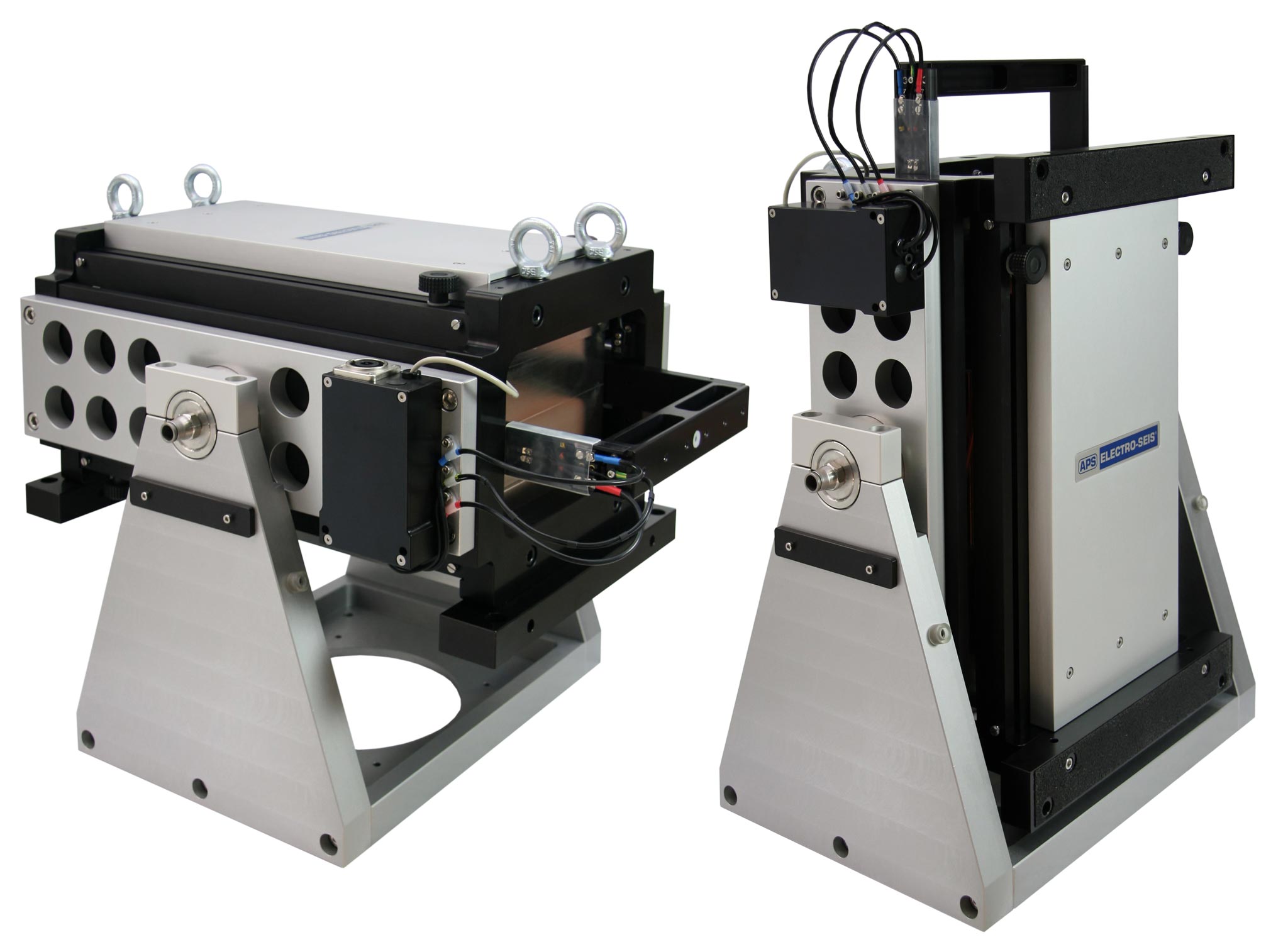

아래의 그림은 APS 420 저주파 가진기에 Trunnion을 장착한 그림입니다.

APS 420 가진기를 주문할 때만 Trunnion 옵션 추가가 가능합니다.

아래의 그림 6과 그림 2의 APS 420 바디가 다름을 알 수 있습니다. (APS 400도 동일함)

APS 420 저주파 가진기에 Trunnion을 장착한 그림, 그림 6





아래의 그림은 APS 420에 reaction mess를 조립한 그림입니다.

APS 420 저주파 가진기, APS 4212 reaction mess assembly, 그림 7





아래의 그림은 수평 테이블 킷을 조립한 그림입니다.

지진 묘사, 지진센서 시험, 각종 부품의 저주파 시험등을 할 수 있도록 제작되었습니다.

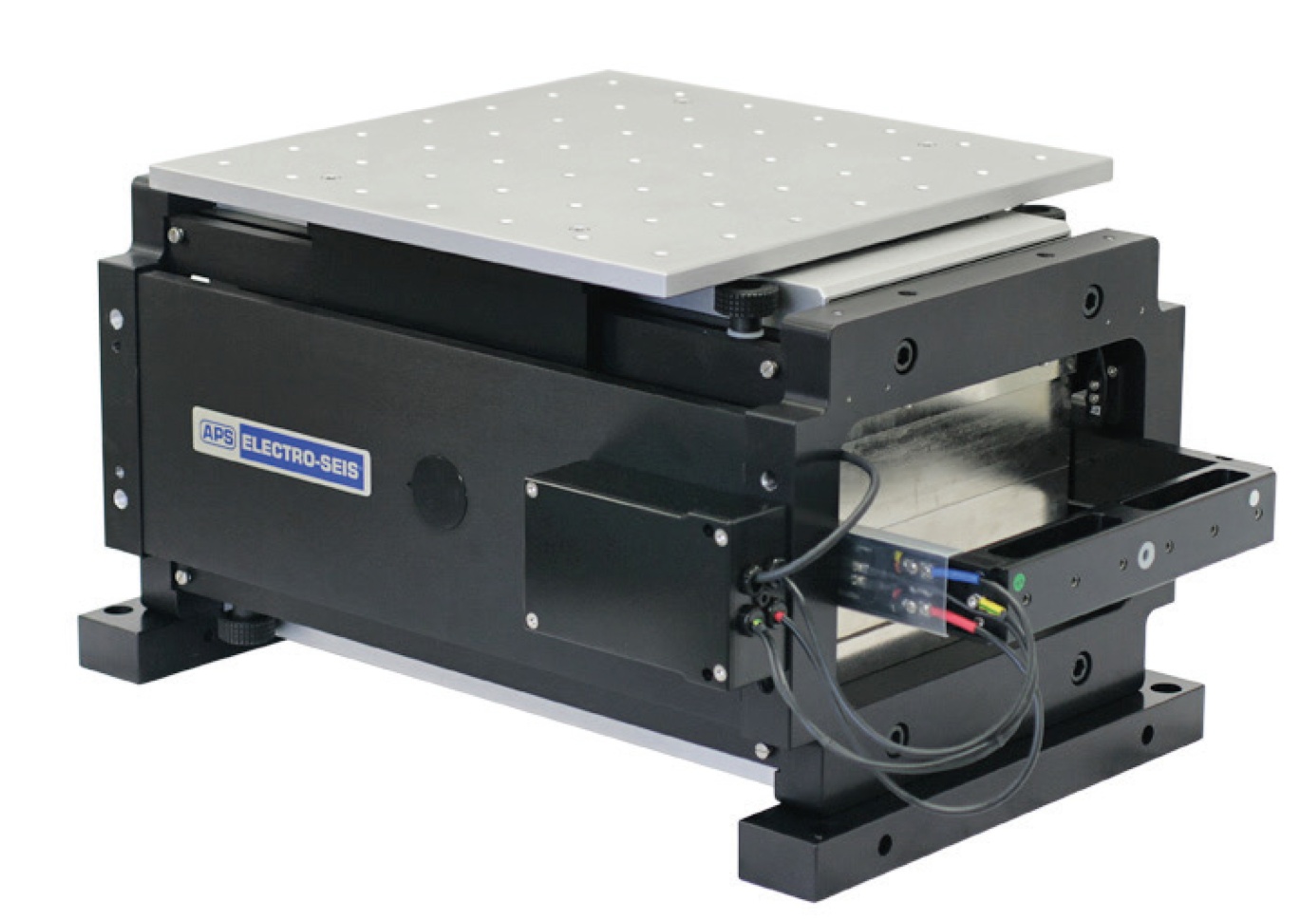

APS 420 저주파 가진기, APS 4252 수평 테이블 킷, 그림 8





APS 420 저주파 가진기 및 옵션을 장착하고 다양한 가진 시험을 하는 동영상







2. APS Dynamics사 소개

APS DYNAMICS, INC.는 모달 테스트 여기, 저주파 교정 및 구성 요소 테스트를 위한 진동 시스템을 설계, 제조 및 마케팅하는 데 특화되어 있습니다. 제품에는 구조물의 모달 여기 및 가속도계의 저주파 교정을 위한 ELECTRO-SEIS Long Stroke Shakers와 셰이커를 구동하기 위한 DUAL-MODE Voltage/Current Mode Power Amplifiers가 포함됩니다.

이 회사는 독립적인 영업 담당자와 에이전트를 통해 전 세계적으로 장비를 판매합니다. 미국에 있는 당사의 광범위한 고객 기반에는 주요 미국 정부 계약자, 국방부, NASA 및 기타 정부 기관, 대학 및 연구 기관, 수많은 제조업체 및 엔지니어링 회사가 포함됩니다. 국제적으로 이 회사의 기반에는 18개국의 제조업체, 대학 및 연구 회사가 포함됩니다.

APS Dynamics는 1971년 캘리포니아주 애너하임에서 사업을 시작했으며, 현재는 캘리포니아주 샌후안 카피스트라노와 독일 드레스덴에 있는 SPEKTRA 시설에서 사업을 운영하고 있습니다.



APS 로고, 그림 9

---



APS Dynamics 동영상





3. SPEKTRA사 소개

진동 및 음향 교정 시스템의 최고 설계자이자 제조업체인 SPEKTRA Vibration and Acoustics Engineering은 2008년에 APS Dynamics를 인수했습니다. SPEKTRA는 독일 드레스덴에서 고품질의 고성능 shaker를 생산하는 오랜 전통을 이어가고 있으며, 이로써 APS Dynamics는 50년 이상 업계를 선도해 왔습니다.

현재 APS Dynamics는 독일 SPEKTRA GmbH Dresden (SPEKTRA Vibration & Acoustics System Engineering)의 자회사입니다.

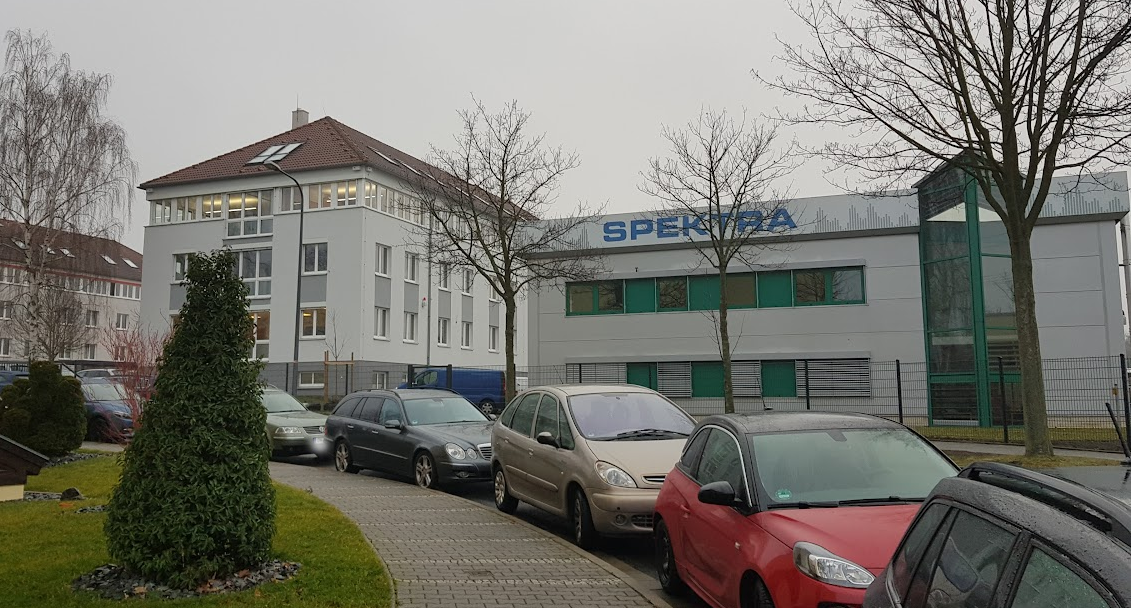

SPEKTRA 사무실 건물과 공장 건물, 그림 10





자세한 내용은 첨부 데이터 시트를 참고하시기 바랍니다.

APS_420_Data_Sheet_en.pdf

2.25MB





APS Dynamics의 자세한 정보는 sales@cylos.co.kr, 031-251-1905로 문의 또는 싸이러스 홈페이지를 참고하시기 바랍니다.
