SPEKTRA사의 휴대용 정밀 진동센서 교정기 CV-10 (Multi Point Calibrator) 소개

SPEKTRA의 입증된 사용자 친화적 인터페이스와 함께 CV-10은 모바일 시스템의 모든 이점을 제공합니다. 이는 센서를 등록된 교정 실험실로 배송하는 대신 SPEKTRA의 CV-10 휴대용 교정기는 이 과정을 크게 단순화할 수 있습니다. 가속도, 속도 및 변위 센서(Transducer)의 현장 교정을 단순화하기 위해 특별히 설계되었습니다.



목차

1. CV-10 규격

2. 진동가속도계 교정

3. PR 센서용 확장 모듈

4. Proximity probes (근접 변위 센서)용 Mounting device(장착 장치)

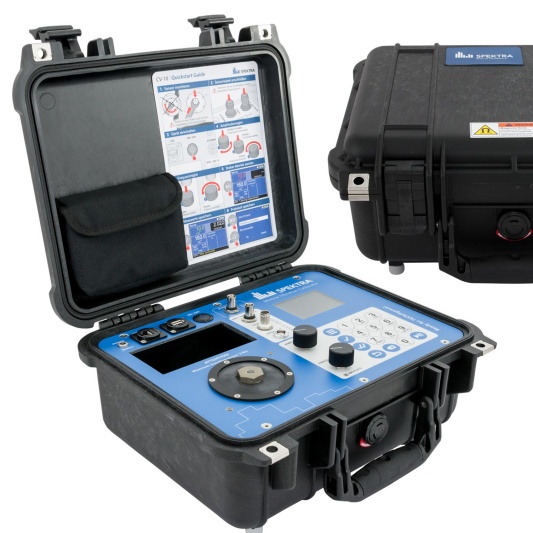

SPEKTRA사의 CV-10 휴대용 정밀교정기, 그림 1 (위 그림을 클릭하시면 싸이러스 홈페이지로 이동합니다)



1. CV-10 규격

주요 특징은 ;

- 교정 주파수 범위 : 5Hz ~ 10kHz

- 최대 변위 (피크-피크) : 5 mm

- 최대 가속도 : 200m/s^2

- 표준 신호 컨디셔너 : 직접 전압 입력, IEPE, Charge, 4mA…20mA 전류

- 최대 탑재량: 900g (1.98lb)

- CV-10 무게 : 약 9kg

- 최대 10시간 배터리 작동

- 사용 전원 : 100VAC ~ 240VAC

- 강력한 진동 가진기 내장

- Traceable to PTB, NIST, …



캘리브레이션 프로파일을 USB 스틱에 직접 저장할 수 있으며 캘리브레이션을 쉽게 기록할 수 있습니다. 내부 기준 가속도계를 사용하여 번거로움 없이 연속 테스트가 가능할 뿐만 아니라 NIST 및 PTB로 추적할 수 있습니다. 현장에서 멀티 포인트 캘리브레이터 (Multi Point Calibrator)로 NVH 장비, DAQ등과 연동하여 쉽게 센서 및 장비의 교정을 수행 할 수 있도록 합니다.



2. 진동 가속도계 교정

CV-10 이동식 교정시스템은 IEPE, Charge, Voltage, Current (4 ~ 20mA) 출력의 진동 가속도계 및 속도센서를 아래 그림과 같이 교정을 할 수 있습니다. 즉, 별도의 신호 컨디셔너(power Amp.)를 통하지 않고 CV-10 자체에서 바로 센서의 감도를 알 수 있습니다.

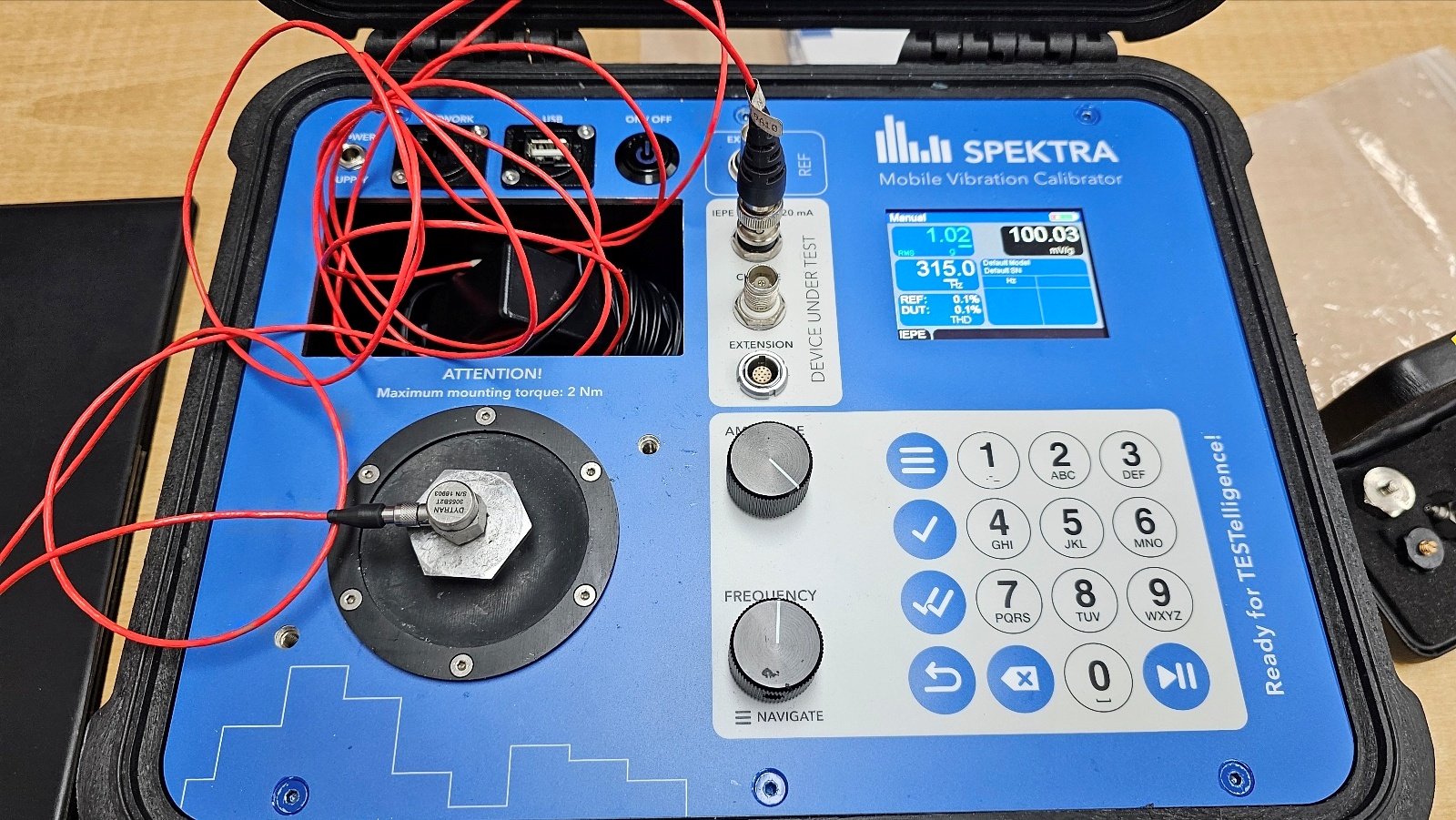

CV-10을 사용하여 Dytran사 3055D2 진동가속도센서 교정, 그림 2



3. PR 센서용 확장 모듈

PR 가속도계(piezoresistive accelerometers) 의 모바일 테스트 및 교정용.

외부 CV-10 PR 모듈은 센서에 구동 전압을 제공하고 출력 신호를 증폭.

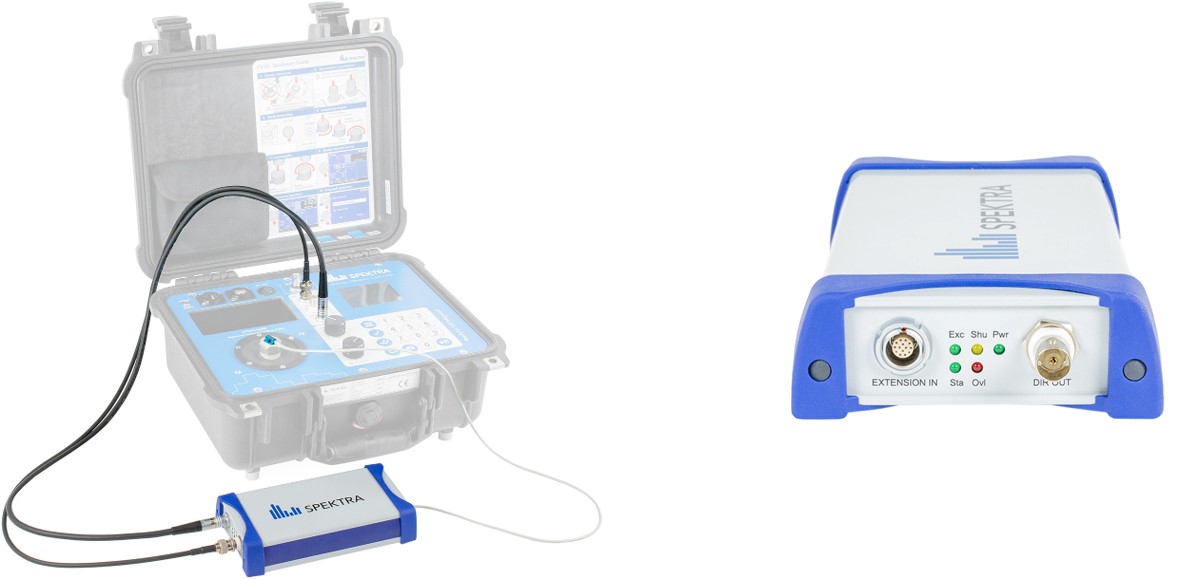

PR 센서용 확장 모듈 (그림 3, 그림 4)



4. Proximity probes(근접 변위 센서)용 Mounting device(장착 장치)

이 세트는 근접 센서를 사용한 교정 작업을 위한 것입니다. 센서 클램프는 CV-10에 설치할 수 있습니다. 조정 나사를 사용하면 DUT와 측정 대상 사이의 거리를 정확하게 미세 조정할 수 있습니다.

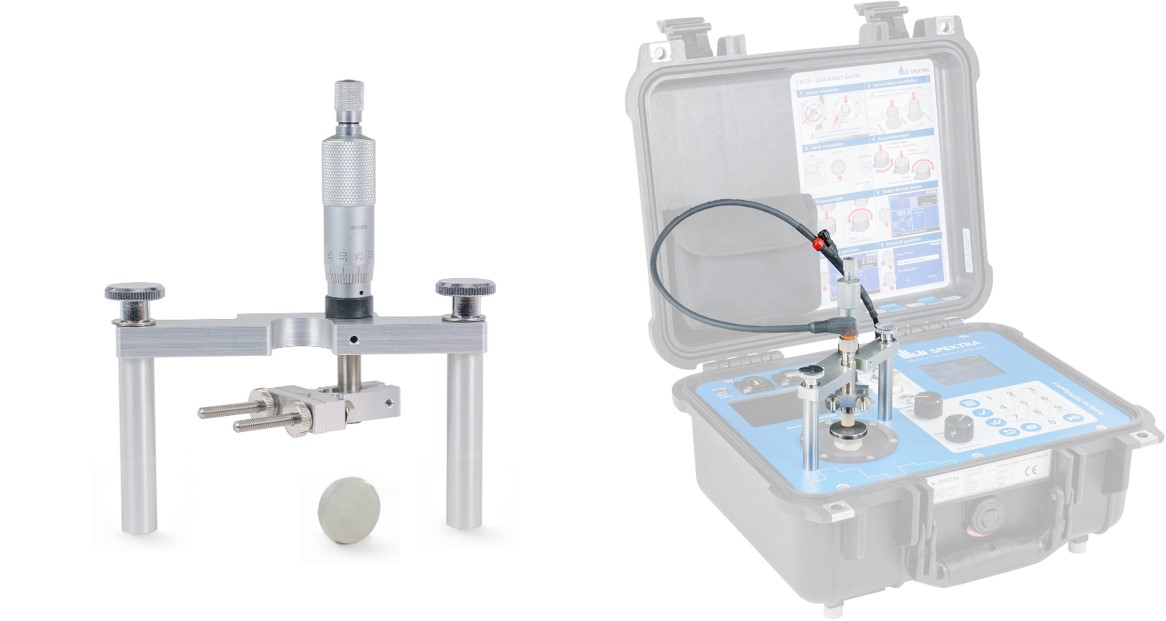

근접 변위 센서(Probe)용 Mounting device(센서 장착 지그), 그림 5, 그림 6

---

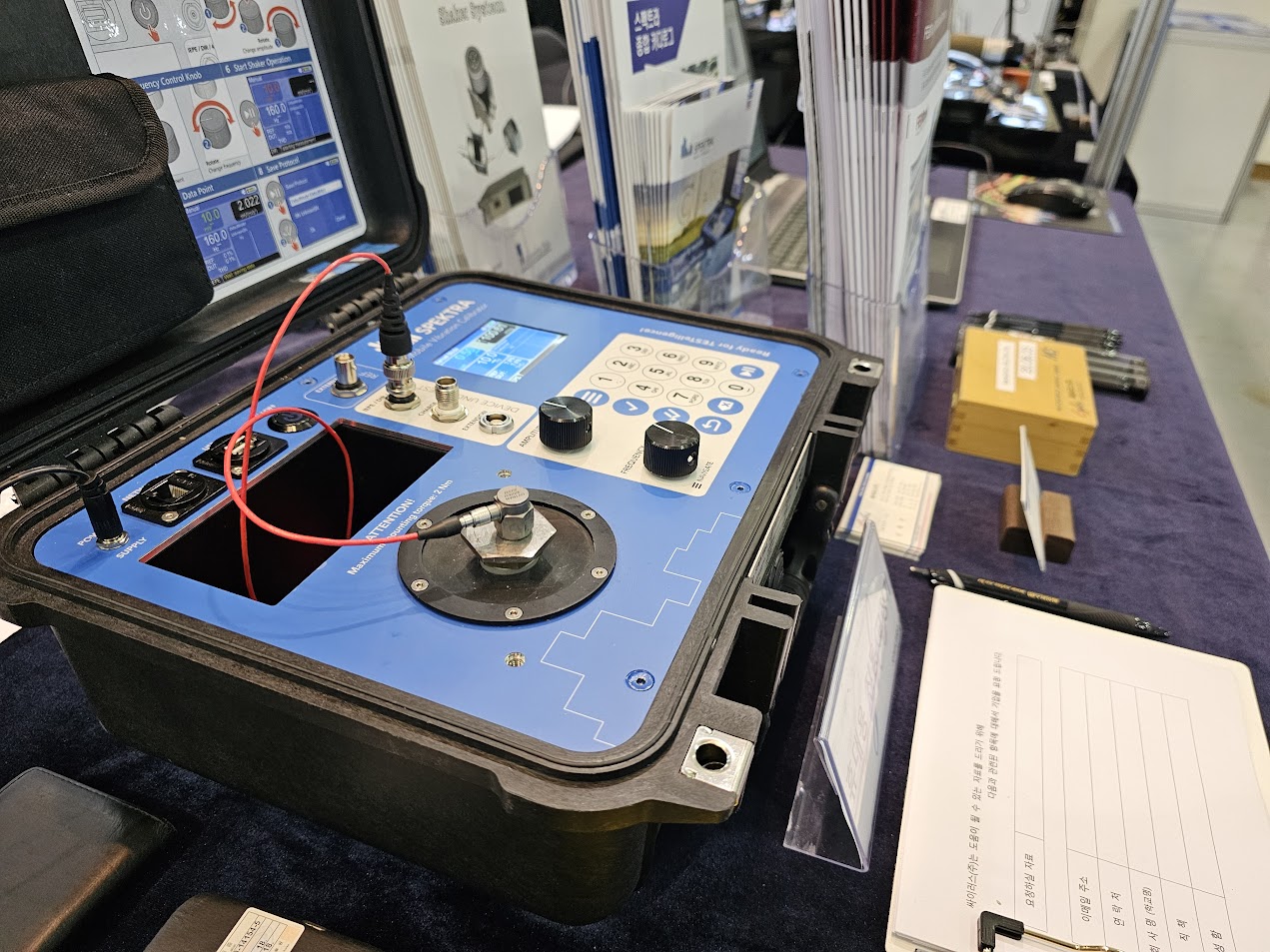

CV-10 휴대용 진동센서용 정밀교정기 전시 (KRISS), 그림 7

---

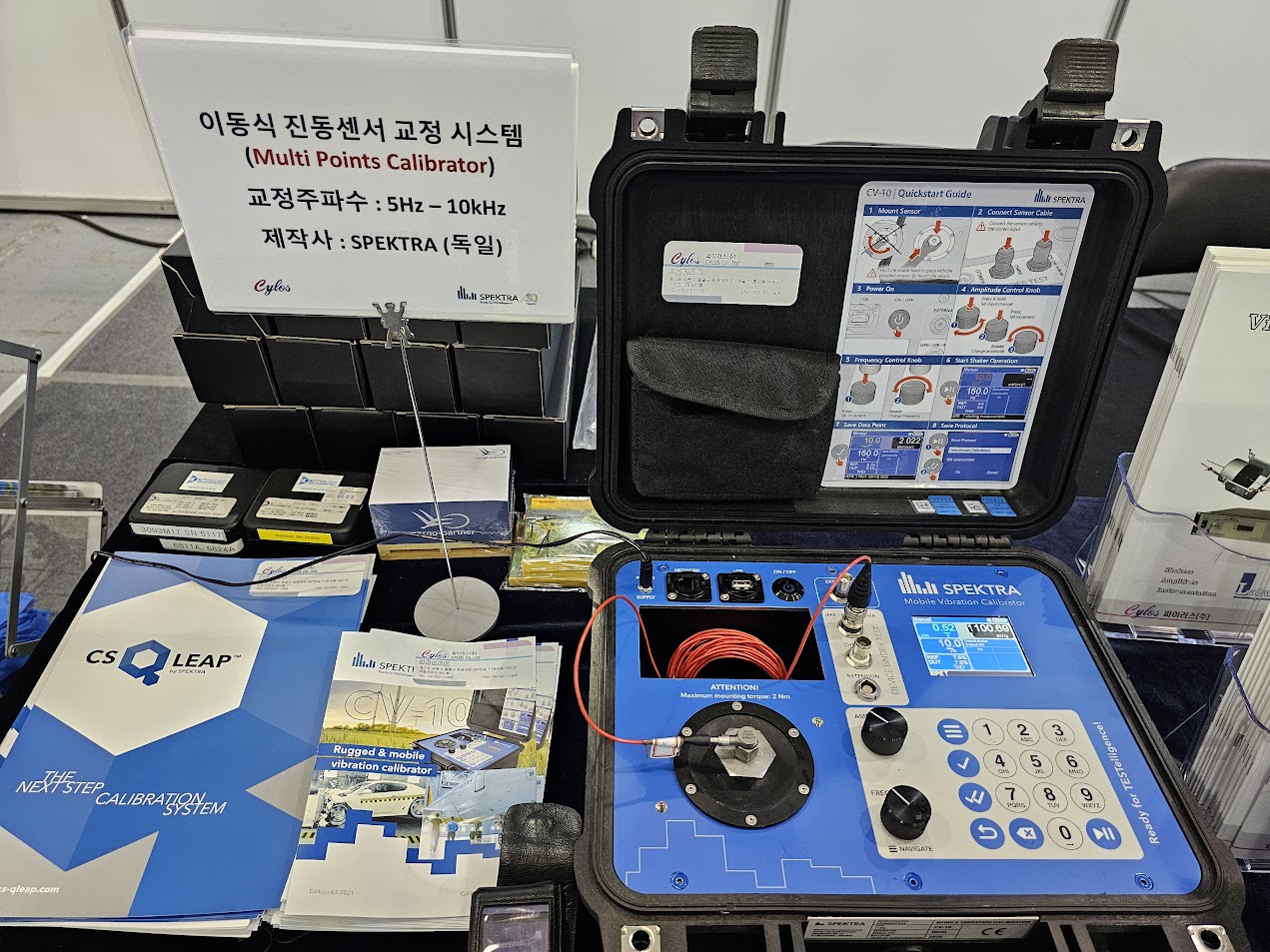

CV-10 휴대용 진동가속도계정밀교정기 전시 (제주 컨벤션 센터), 그림 8

---

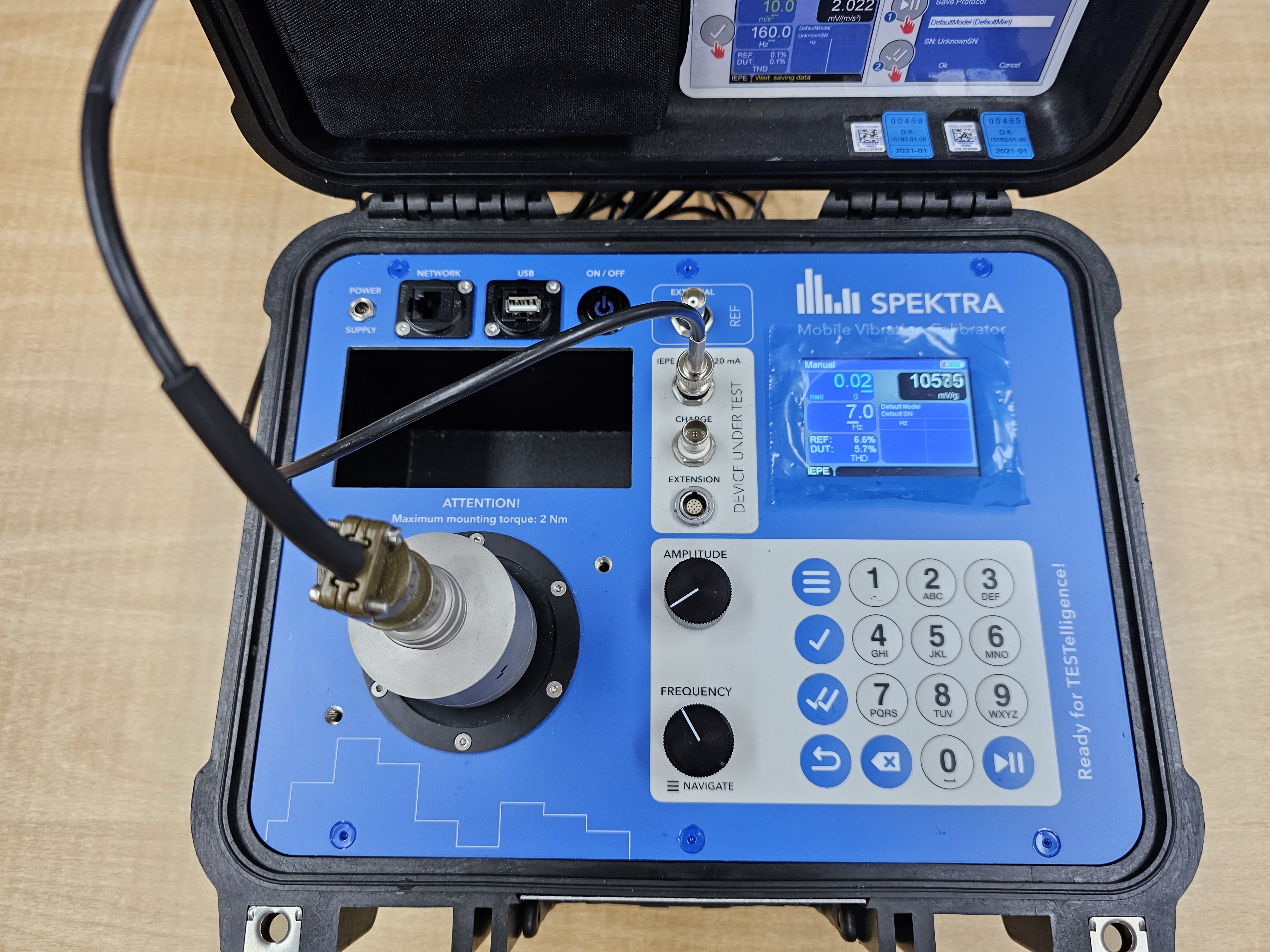

CV-10 이동식 정밀교정기로 Dytran사 3191A1 지반진동 계측용 진동센서 교정, 그림 9





SPEKTRA는 센서 교정 분야의 전문가이기 때문에 수십 년의 전문 지식이 제품 개발에 투입됩니다. 개별 고객 요구 사항과 실험실에서의 실습과 경험에서 얻은 지식은 제품에 혁신적인 기능을 추가하는 데 도움이 됩니다. CV-10의 경우 여기에는 포괄적인 통합 신호 컨디셔너 범위, 간단한 데이터 교환 및 처리, 사전 설정이 있는 수동 모드와 자동 모드 중에서 선택할 수 있는 옵션 기능이 포함됩니다.

CV-10 mobile calibrator로 Dytran사 3191A1 지반진동 계측용 진동센서 교정하는 동영상





CV-10은 자동차, 항공, 건설, 플랜트 등과 같은 많은 산업 분야에 적합하게 사용할 수 있도록 제작이 되었습니다.

---

자세한 내용은 아래 데이터 시트를 참고하시기 바랍니다.

SPEKTRA_CV-10_data_sheet.pdf

0.23MB



---

휴대용 진동 센서 교정기 CV-10 제품에 대하여 추가로 문의 사항이 있으시면, sales@cylos.co.kr, 031-251-1905로 연락을 주시거나, 또는 싸이러스 홈페이지를 참고하시기 바랍니다
