소음 측정 : Calibration (소음 교정)

노르웨이 Norsonic AS사의 홈페이지에 있는 Calibration (소음 교정) 부분 내용을 한글로 번역 후 포스팅하였습니다. 한글 번역에 오류가 있을 수 있으니 이해를 부탁드려요~

노르소닉 Nor1256 Acoustic Calibrator (소음 교정기), 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



Why calibrate? (캘리브레이션을 하는 이유는 무엇입니까?)

불행히도 교정이라는 단어에는 두 가지 의미가 있습니다. 즉. 측정과 관련하여 음향 교정기의 사용을 설명하고 교정 실험실에서 수행되는 주기적 검증을 설명합니다.

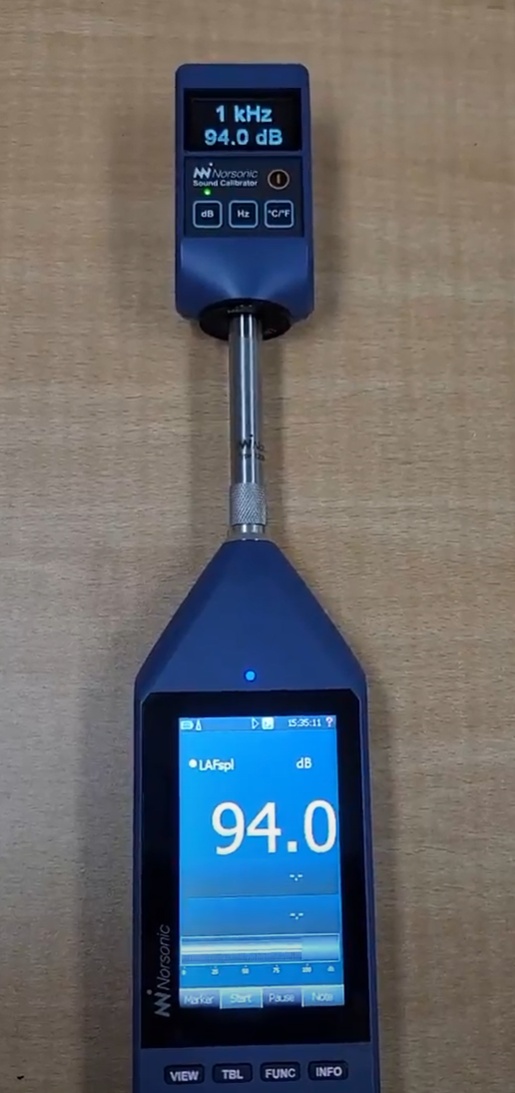

Nor1256 교정기를 사용하여 소음계를 고정, 그림 2





Using a Sound Calibrator (사운드 교정기 사용)
소리 측정을 할 때 음압 레벨을 올바르게 측정했는지 확인해야 합니다. 소음계(Sound Level Meter)를 올바르게 측정하는 절차를 교정(calibration)라고 합니다.
소음 측정의 경우 측정된 소음 및 소음 수준에 따라 법적 조치가 취해질 수 있으므로 교정(calibration)이 가장 중요합니다!
교정기의 사용은 안정적인 사운드 레벨 미터보다 안정적인 교정기를 설계하는 것이 더 쉬웠던 시대로 거슬러 올라갑니다. 다행히도 이것은 더 이상 그렇지 않습니다. 사운드 레벨 미터는 교정기만큼 안정적입니다. 그러나 마이크(microphone)는 요청된 모든 사양을 충족하도록 설계된 섬세한 장치입니다. 따라서 그들은 취약하고 큰 주의를 기울이지 않으면 쉽게 손상될 수 있습니다.
따라서 교정기(Calibrator, Acoustic Calibrator 또는 Sound Calibrator)는 소음계(Sound Level Meter)의 감도를 재조정하는 장치인 동시에 적절한 작동을 확인하기 위한 장치라고 말할 수 있습니다.
많은 표준화된 측정에서는 측정 세션 전후에 사운드 레벨 미터를 보정해야 합니다. 이러한 방식으로 모든 데이터가 올바르게 수집되고 측정 세션 동안 아무 것도 변경되지 않았는지 확인할 수 있습니다.
소음계(Sound Level Meter)를 교정(calibration)하기 위해 Nor1256 또는 Nor1255과 같은 노르소닉 소음교정기(sound calibrator)를 사용합니다. 소음교정기(sound calibrator)는 알려진 음압 레벨을 생성하도록 설계되었습니다.
실제 교정(calibration)은 그림과 같이 마이크(microphone)에 소음교정기(sound calibrator)를 장착하고 소음교정기(sound calibrator)를 켜서 수행합니다.
소음계(Sound Level Meter)가 올바른 음압 레벨을 표시하지 못하면 올바른 값을 나타낼 때까지 감도가 조정됩니다(일부 국가에서는 측정이 특정 표준을 준수하는 경우 미터를 조정할 수 있는 권리를 제한합니다).
그러면 소음계(Sound Level Meter)가 교정(calibration)되었다고 합니다.
음압 레벨이 이전 값 또는 공칭 값에서 크게 벗어나거나 안정적이고 정확한 결과를 생성하도록 기기를 조정할 수 없는 경우 소음계(Sound Level Meter)를 철저히 확인해야 합니다. 우리는 올바르게 측정해야 할 필요성에 대해 이야기했습니다. 우리가 보게 되겠지만 이것은 엄밀히 말해서 사실이 아닙니다. 왜냐하면 속도계나 소음계(Sound Level Meter)와 같은 측정 장치는 측정하는 매개변수의 실제 값만 추정할 수 있기 때문입니다.
불확실성은 항상 존재할 것입니다. 교정(calibration)의 범위는 이 불확실성을 주어진 한계 또는 허용 오차 내로 가져오는 것입니다. 소음 측정기의 경우 이 허용 가능한 추정 간격의 범위는 해당 유형(type) 또는 클래스(class)에 따라 다릅니다. (예 : 정밀급 (calss 1) , 보통급 (class 2))



Instrument Classes (장비의 등급)

IEC 60651 또는 IEC 61672라는 국제 표준에 따라 음향 측정기(소음측정기)는 정확도에 따라 여러 유형으로 나뉩니다. 숫자가 낮을수록 더 나은 품질과 정확도를 나타냅니다. 귀하의 국가에 적용되는 국가 및/또는 국제 표준은 주어진 측정 작업에 사용할 수 있는 기기 유형에 제한을 부과할 수 있습니다. 분명히 소음계(Sound Level Meter)는 불확실성에 "감염"되는 유일한 부분이 아닙니다. 문제는 사운드 교정기(sound calibrator)에도 적용됩니다. 따라서 이들조차도 수준의 정확도와 안정적인 수준을 유지하는 능력에 따라 여러 유형(class(등급)라고 함)으로 나뉩니다. 이는 고품질 정밀 사운드 레벨 미터로 측정한 값이 부정확한 보정으로 인해 손상되지 않도록 하기 위한 것입니다.



Periodic verification (정기 검증)

정기 검증은 위의 단계를 한 단계 더 발전시킵니다. 정기적으로(예: 매년 또는 매 2년마다 등) 소음계(Sound Level Meter), 마이크(microphone) 및 사운드 교정기(sound calibrator)를 검사하고 측정하여 감도, 주파수 응답, 레벨 정확도 등을 결정합니다. 정기적인 검증은 항상 교정 연구소 (calibration lab.)에서 수행합니다. 모든 음향 기기는 적절하고 안정적인 작동을 보장하기 위해 정기적인 검증을 받아야 합니다. Norsonic Calibration Laboratory(NCL)에서 이 작업을 수행할 수 있습니다. 귀하의 소음 측정 장비가 당사에서 제조되지 않은 경우에도 마찬가지입니다!



노르소닉 교정시스템을 사용하여 Nor1256 교정기를 교정, 그림 3
