소음 측정 : Sound Power measurement (음향 파워 측정)

노르웨이 Norsonic AS사의 구 홈페이지에 있는 Sound Power (사운드 파워 측정/음향파워 측정) 부분 내용을 한글로 번역 후 포스팅하였습니다. 한글 번역에 오류가 있을 수 있으니 이해하시기 바랍니다. ~

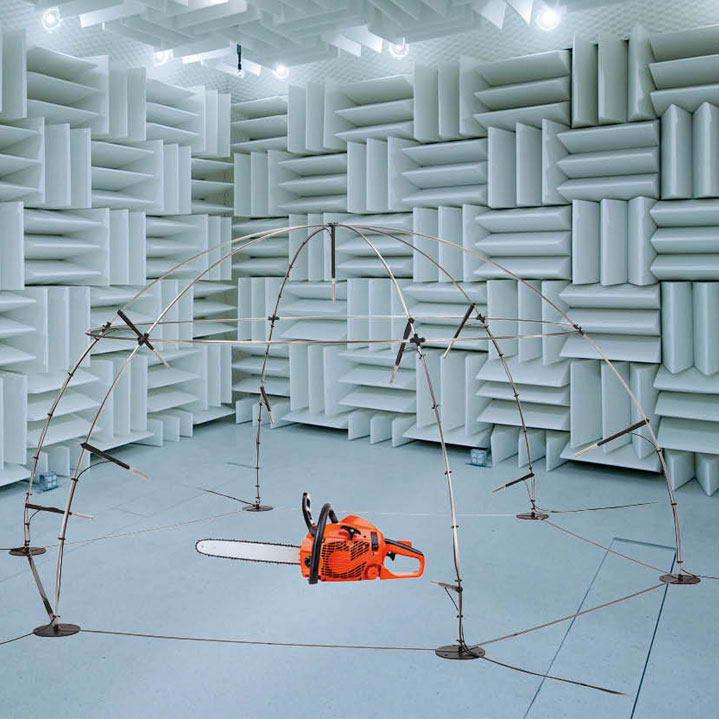

무향실 및 사운드파워 측정 그리드, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



소음을 발생하는 제품은 우리 주변에 있습니다. 소음 인식이 그 어느 때보다 높아짐에 따라 제조업체는 제품에서 발생하는 소음을 줄이는 것이 그 어느 때보다 중요합니다. 따라서 제품에서 생성된 음향파워을 정량화하는 것은 가전 제품, 기계, 도구 및 기타 장비와 같은 대부분의 산업 및 제조업체에 매우 중요합니다. 낮은 소음 수준에 대한 경쟁을 촉진하기 위해 EU 규정은 제품에 소음 수준이 명확하게 표시되도록 요구합니다. 이를 통해 고객은 더 조용한 제품을 구매하여 자신과 주변 사람 모두에게 소음 노출이 가장 적은 제품을 구매할 수 있습니다.
공정하고 비교 가능한 측정 결과를 얻기 위해 국제 표준은 일련의 테스트 설정 및 테스트 방법을 설명하고 정의합니다. 이는 결과가 음향 환경, 즉 Sound Power 또는 LWA와 관계없이 객체의 절대 음향 에너지를 나타내도록 보장합니다.
Norsonic은 광범위한 관련 EU 및 국제 제품 테스트 표준을 수행하기 위한 하드웨어 및 소프트웨어 도구 세트를 제공할 수 있습니다. 당사의 인증된 음향 전력 테스트 솔루션은 R&D 부서의 엔지니어링 및 벤치마킹 문제를 해결하는 데 도움이 될 뿐만 아니라 제품이 표준 요구 사항을 준수하는지 확인합니다.



How to measure? (측정하는 방법)
테스트 대상의 사운드 파워를 측정하고 계산하는 몇 가지 가능한 방법이 있습니다. 제품, 사용 가능한 음향 테스트 환경 및 수행해야 하는 테스트 양에 따라 다음 세 가지 방법 중 하나를 선택해야 합니다.

1. Sound Intensity measurement (음향 강도 측정 방법)은 현장 측정 및 제품 엔지니어링에 사용됩니다. 일정한 배경 소음으로 모든 음향 환경에서 더 큰 소음 방출 물체를 측정하는 데 최적입니다. 음향 강도에 대해 자세히 알아보십시오.

2. ISO 3741에 설명된 Reverberation Sound power measurement method(잔향실 음향 파워 측정 방법)은 방출되는 사운드가 주로 일정한 특성을 갖는 소형 기계를 측정할 때 특히 적합합니다. 테스트는 매우 빠르고 저렴하며 엔지니어링 등급의 결과를 제공합니다. 심지어 테스트 랩; 반향이 있는 시험실은 가구가 없는 단단한 벽으로 둘러싸인 대부분의 방이 표준에 설정된 요구 사항을 준수할 수 있으므로 설정하기가 매우 쉽습니다.

3. 음향적으로 개방된 지역에 배치된 제품에서 방출되는 소음을 결정하기 위한 Free-field Sound power measurement method (자유 음장 음향 파워 측정 방법). 이러한 개방된 공간은 인간 활동에서 멀리 떨어진 조용한 야외 공간 또는 무향실/실험실이 될 수 있습니다.

음향 파워 테스트를 위한 Nor145/Nor 150소음계 및 Nor850 다중 채널 하드웨어/소프트웨어는 관련 ISO 표준에 따라 완전한 측정 및 보고를 위한 직관적이고 직접적인 솔루션을 제공합니다. 시스템은 제품의 사운드 파워를 자동으로 계산하고 결과 사운드 파워 주파수 스펙트럼을 표시합니다.



Sound Power 측정 Standards (규격)
EU에서 판매되는 장치에 LWA 소음 라벨이 필요한 제품의 예:

 EC/2000/14는 실외용 장비에 의한 소음 방출을 다루고 있습니다. 잔디 깎는 기계, 헤지 트리머, 톱 기계, 체인 톱, 압축기, 드릴, 유압 해머, 잎 송풍기, 발전기, 제설 기계, 워터 펌프 등과 같은 제품이 포함됩니다.

 ISO 6395는 건설 기계 (중장비)를 다루고 있습니다. 도저, 스크레이퍼, 그레이더 등.

 ISO 7779 / ISO 9296 / ECMA 74는 정보 기술, 컴퓨터 및 통신 장비를 다룹니다. PC, 타자기, 프린터, 복사기, 팩스 등의 제품이 포함됩니다.

 IEC 60704 가정용 전기 제품; 진공 청소기, 팬 히터, 식기 세척기, 세탁기, 전기 면도기, 전기 헤어 케어 기기, 오븐, 전자레인지, 냉장고 등과 같은 제품을 포함합니다.

이러한 제품별 표준은 모두 음향의 일반 테스트 및 측정 표준을 나타냅니다.

음압(Sound Pressure Level) 기반 측정 방법:
표준 – 테스트 환경 – 정확도
ISO 3741 –  Reverberant room  –  Precision
ISO 3743-1  –  Hard-wall room  –  Engineering
ISO 3743-2  –  Reverberation room  –  Engineering
ISO 3744  –  Free-field over reflective plane –  Engineering
ISO 3745  –  Semi- or anechoic room –  Precision
ISO 3746 –  Semi- or anechoic room –  Survey
ISO 3747 –  Reverberant field in-situ –  Engineering/Survey
Direct method: ISO 3741, 3743-2, 3744, 3745, 3746
Comparison method: ISO 3743-1, 3747



음향 강도 (Sound Intensity) 기반 측정 방법 :

Sound Intensity: ISO 9614

비교법(Comparison method)은 Norsonic Nor278과 같은 RSS (Reference Sound Source) 표준음 발생기를 참조 음원으로 사용해야 합니다.

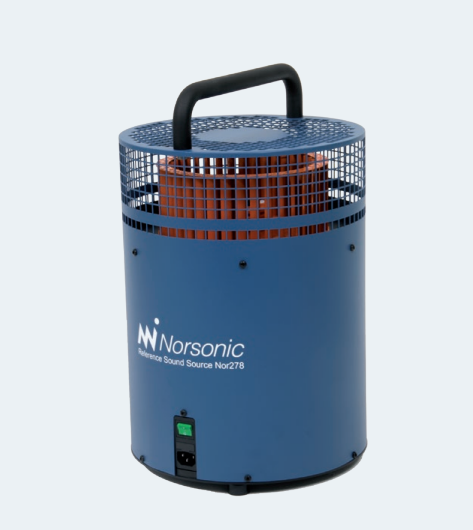

Nor278 RSS (reference Sound Source), 그림 2

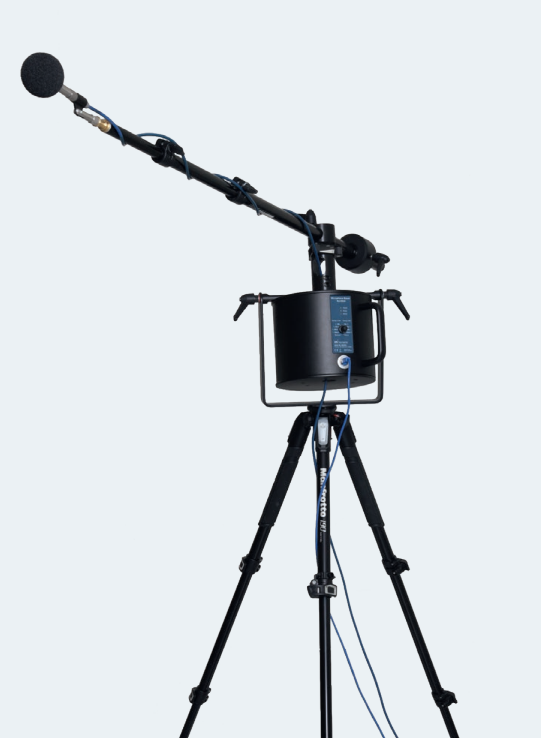

Nor265A (Microphone Boom 옵션 포함), 그림 3

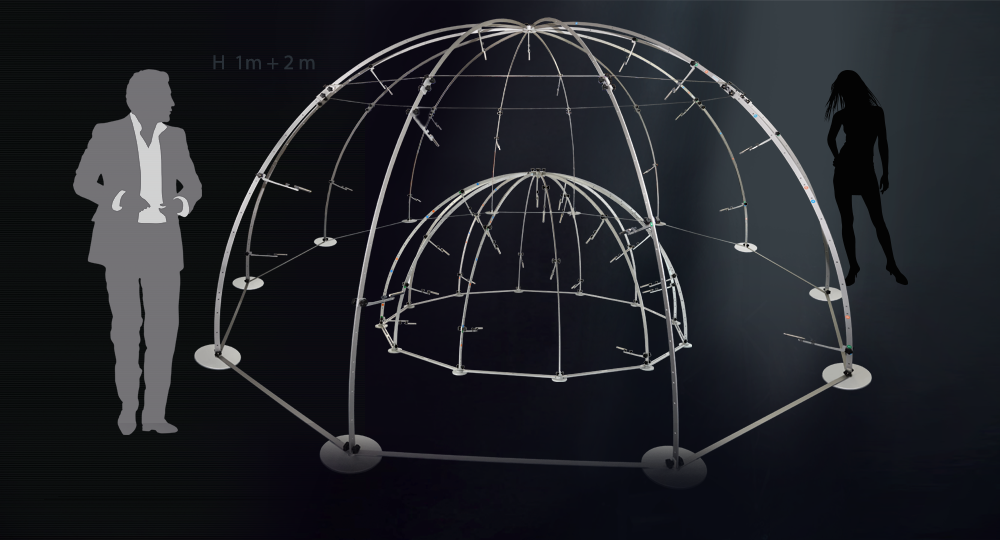

Sound Power 측정용 그리드(출처 : MTG 홈페이지), 그림 4
