고온용 스트레인게이지 STP 시리즈

섭씨500도 이상의 고온에서 사용할 수 있는 스트레인게이지를 소개합니다. 고온에서 사용할 수 있는 스트레인게이지는 접착식과 용접형의 두 종류가 있습니다. 접착식 스트레인게이지 중에서 고온용 STP 시리즈를 소개합니다.

고온 사용 스트레인게이지 STP 시리즈, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



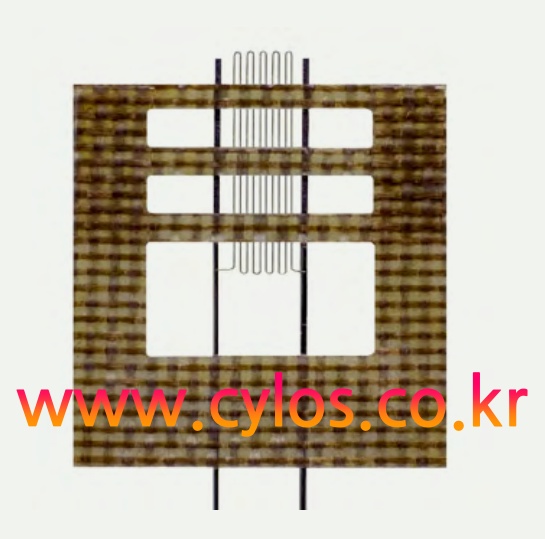

백금-텅스텐 기반 와이어 스트레인 게이지는 최대 +1150°C의 온도 범위에서 동적 하중 하에서 완벽한 성능을 보여줍니다. 이 게이지의 민감한 그리드는 직경 20...30 um의 백금-텅스텐 합금 와이어로 만들어졌습니다. 민감한 그리드는 임시 백킹에 고정되며, 두 가지 변형으로 가능합니다: 여과지 또는 유리섬유 강화 PTFE. 리드 와이어는 직경 0.07...0.15mm의 리본 또는 평평한 와이어로 만들어집니다. 리드 와이어의 재료는 민감한 그리드 재료와 상관관계가 있으며 백금-텅스텐 기반입니다.



특징

최대 작동 온도	+1150°C
설명	Pt-W 합금으로 만든 와이어 고온 스트레인 게이지
특징	본딩 가능한 고온 와이어 스트레인 게이지는 기계 및 장비의 세부 사항에서 변형을 측정하는 데 사용됩니다.
용도	엔진 및 터빈 테스트를 위한 고온 측정에 권장됩니다.
변형 유형	다이나믹
게이지 저항 (명목)	120 Ohm
게이지부분 그리드의 길이(mm)	1.6  ~ 5.5
리드와이어 재질/길이/유형	Pt-W / 45mm ~300mm / 리본 또는 플랫
백킹	여과지 또는 유리섬유 강화 PTFE

---

STP 시리즈 고온용 스트레인게이지 모델 번호의 의미, 그림 2

---

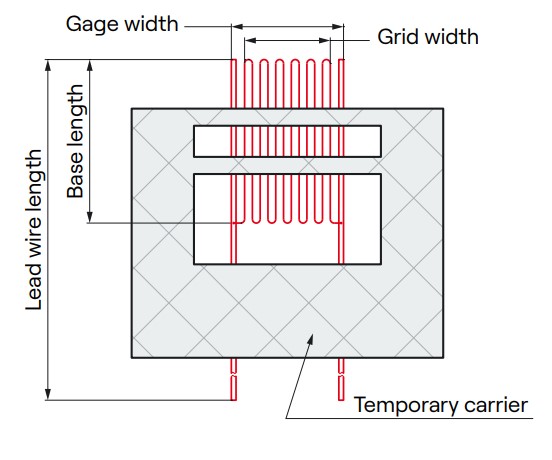

STP 시리즈 고온용 스트레인게이지 도면, 그림 3

---

STP 시리즈 스트레인게이지 종류, 그림 4

---

고온용 스트레인게이지 STP 시리즈 catalog

STP Series.pdf

0.09MB



자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.

위 그림을 클릭하면, 싸이러스 홈페이지로 이동합니다
