용접형 고온용 스트레인 게이지

섭씨500도 이상의 고온에서 사용할 수 있는 스트레인게이지(high temperature strain gages)를 소개합니다. 고온에서 사용할 수 있는 스트레인게이지는 접착식과 용접형의 두 종류가 있습니다. 먼저 용접형 고온용 스트레인게이지를 소개합니다.

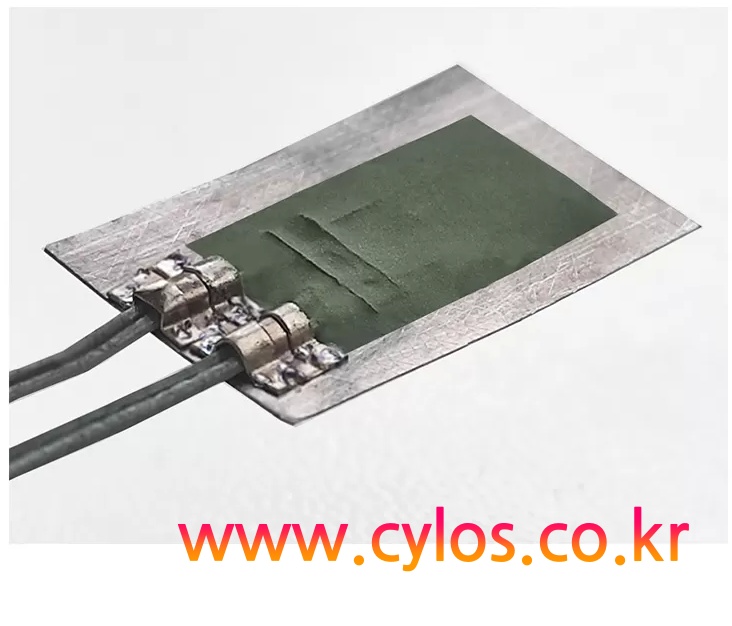

고온 사용 용접형게이지, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



용접 가능한 고온 스트레인 게이지는 -269...+900°C 온도 범위에서 동적 하중 하에서 기계 및 장비의 세부 사항 변형을 측정하는 데 사용됩니다.
이 게이지는 표면 준비의 복잡성(폴리싱, 탈지 등) 또는 시험 대상의 큰 치수(시멘트 경화를 위해 열처리할 수 없음)로 인해 세라믹 시멘트와의 접착이 불가능한 장소에 설치하기 위한 것입니다.
시공 측면에서 WTN 시리즈 스트레인 게이지는 STN 시리즈 와이어 스트레인 게이지로, 세라믹 시멘트로 얇은 금속 호일에 설치되고 유기실리콘 바니시로 보호됩니다.
게이지의 민감한 그리드는 직경 20...30 um 니켈-크롬 와이어로 만들어졌습니다.

백킹 재료는 산화 및 부식에 강한 니켈-크롬 초합금입니다. 이 재료는 민감한 그리드의 열팽창 계수와 일치하도록 선택되었습니다.
민감한 그리드는 900°C에서 장기간 작동할 수 있는 고온 세라믹 시멘트를 사용하여 뒷면에 설치됩니다. 세라믹 시멘트는 백킹과 그리드 사이의 절연체 층으로도 작용합니다. 시멘트 층은 유기실리콘 바니시로 습기로부터 보호됩니다.
리드 와이어는 실리카 브레이드 시스의 2코어 크로멜/알루미늄 케이블로 만들어집니다. 코어의 일반적인 직경은 0.3mm이지만, 필요에 따라 변경할 수 있습니다. 리드 와이어의 일반적인 길이는 100mm입니다.

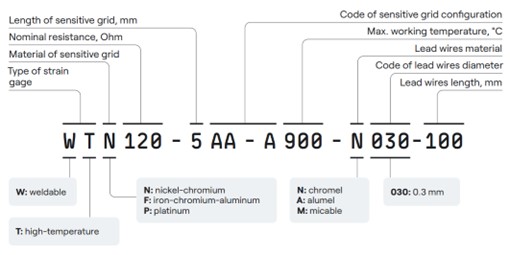

용접형 스트레인게이지 모델 번호의 의미, 그림 2

---

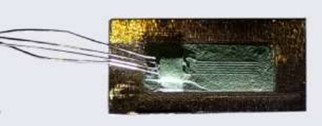

용접형 고온용 스트레인게이지, 그림 3

---

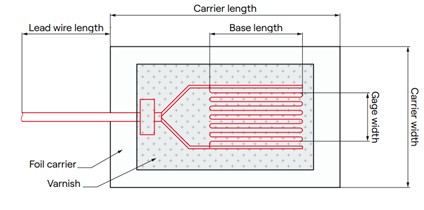

용접형 고온용 스트레인게이지 도면, 그림 4

---

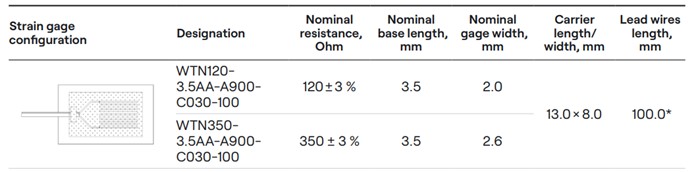

표준 용접형 고온용 스트레인게이지 종류, 그림 5

---

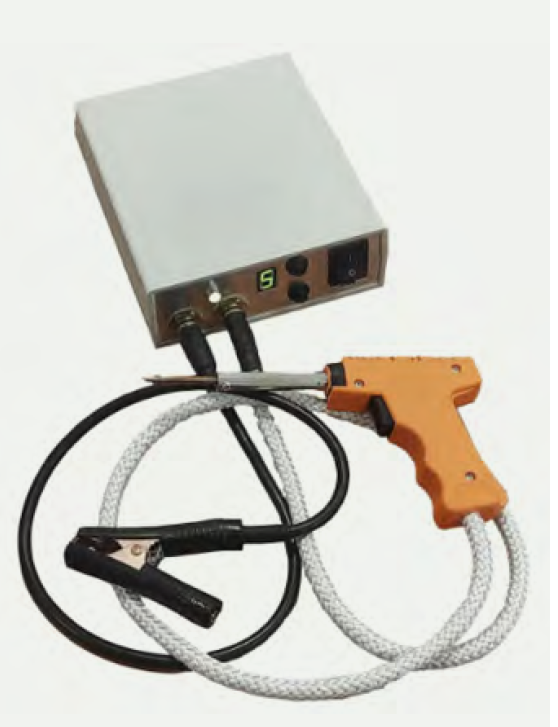

CDWT-6001 충전식 용접기, 그림 6

용접형 스트레인 게이지 catalog

WTN 고온용 스트레인 게이지.pdf

0.66MB





자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.

위 그림을 클릭하면, 싸이러스 홈페이지로 이동합니다.
