소음 측정 : Calibrating (마이크로폰 및 소음계 교정)

노르웨이 Norsonic AS사의 과거 홈페이지와 싸이러스 네이버 블로그 (https://blog.naver.com/cylos_co)에 있는 소리(소음) 및 소음측정의 이론 내용을 포스팅하였습니다. 한글 번역에 오류가 있을 수 있습니다. 네번째 글 입니다.

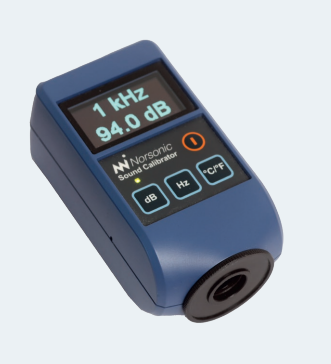

Nor1256 calibrator (출처:노르소닉 홈페이지), 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



4. Calibrating (마이크로폰 및 소음계 교정)
소리 측정을 할 때는 음압 레벨을 올바르게 측정해야 합니다. 사운드 레벨 미터가 올바르게 측정되도록 하는 절차를 교정이라고 합니다.
소리 측정의 경우 교정은 측정된 소리 및 소음 레벨을 기준으로 법적 조치를 취하는 경우가 있으므로 가장 중요합니다!
교정기는 안정적인 사운드 레벨 미터보다 안정적인 교정기를 설계하는 것이 더 쉬웠던 시절부터 사용되었습니다. 다행히도 오늘날에는 그렇지 않습니다. 사운드 레벨 미터는 교정기만큼 안정적입니다. 그러나 마이크는 요구되는 모든 사양을 충족하도록 설계된 섬세한 장치입니다. 따라서 세심한 주의를 기울이지 않으면 취약하고 손상되기 쉽습니다.
따라서 교정기는 사운드 레벨 미터의 감도를 재조정하는 장치인 것만큼 적절한 작동을 검증하는 장치라고 할 수 있습니다.
이미 지적했듯이 측정 결과의 재현성에 대한 요구 사항은 표준화된 방식으로 측정을 수행해야 합니다. 따라서 사운드 측정을 할 때마다 해당 표준을 준수해야 합니다.
많은 표준에서는 측정 세션 전과 후에 사운드 레벨 미터를 교정하도록 요구합니다. 이렇게 하면 모든 데이터가 올바르게 수집되었는지, 측정 세션 중에 아무것도 변경되지 않았는지 확인할 수 있습니다.
사운드 레벨 미터를 교정하기 위해 Norsonic 사운드 교정기 Nor1255, Nor1256(이전 모델: Nor1251, Noe1252 또는 Nor1253)과 같은 사운드 교정기를 사용합니다. 사운드 교정기는 사운드 레벨 미터와 함께 올바르게 사용할 경우 알려진 음압 레벨을 생성하도록 설계되었습니다.
실제 교정은 아래에 표시된 대로 교정기를 마이크에 장착한 다음 교정기를 켜서 수행합니다.
사운드 레벨 미터가 올바른 음압 레벨을 표시하지 못하면 올바른 값을 표시할 때까지 감도가 조정됩니다(일부 국가에서는 측정이 특정 표준을 준수해야 하는 경우 미터를 조정할 수 있는 권리에 제한을 가함).
그런 다음 사운드 레벨 미터가 교정되었다고 합니다.
수준이 이전 또는 공칭 값과 크게 다르거나 올바른 결과를 생성하도록 기기를 조정할 수 없는 경우, 소음계에 대한 철저한 검사가 필요합니다. 우리는 올바르게 측정해야 할 필요성에 대해 이야기했습니다. 우리가 볼 수 있듯이, 속도계든 소음계든 측정 장치는 측정하는 매개변수의 진정한 실제 값만 추정할 수 있기 때문에 엄밀히 말해서 사실이 아닙니다.
불확실성은 항상 존재합니다. 교정의 범위는 이 불확실성을 주어진 한계 또는 허용 오차 내로 가져오는 것입니다. 소음계의 경우 이 허용 가능한 추정 간격의 폭은 어떤 유형 또는 클래스에 속하는지에 따라 달라집니다.
기기 클래스
사운드 레벨 미터 IEC 61672-1에 대한 국제 표준에 따르면, 두 가지 성능 범주인 클래스 1과 2가 정의됩니다. 일반적으로 클래스 1과 2 사운드 레벨 미터의 사양은 동일한 설계 목표를 가지고 있으며 주로 허용 한계와 작동 온도 범위에서 다릅니다. 클래스 1은 가장 정확하고(즉, 허용 오차가 가장 좁음) 클래스 2는 가장 정확하지 않습니다.
귀하의 국가에서 적용되는 국가 및/또는 국제 표준은 주어진 측정 작업에 사용할 수 있는 기기 유형에 제한을 가할 수 있습니다.
분명히, 사운드 레벨 미터가 불확실성에 "감염"된 유일한 부분은 아닙니다. 이 문제는 사운드 교정기에도 적용됩니다. 따라서 이러한 것들조차도 레벨 정확도와 안정적인 레벨을 유지하는 능력에 따라 여러 클래스로 나뉩니다. 이는 고품질 정밀 사운드 레벨 미터로 수행한 측정이 부정확한 교정으로 인해 망가지지 않도록 하기 위한 것입니다. 교정기는 IEC 60942에 명시되어 있습니다. 클래스 LS(실험실 표준) 외에도 교정기는 클래스 1 또는 클래스 2 장치로 지정됩니다. 일반적으로 클래스 1 교정기를 사용하여 클래스 1 사운드 레벨 미터를 교정하는 것이 좋습니다. 클래스 2 사운드 레벨 미터는 적절한 경우 클래스 1 또는 클래스 2 사운드 교정기로 교정할 수 있습니다.

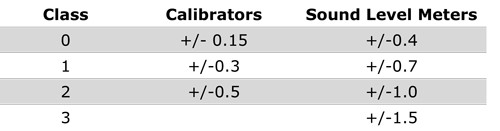

교정기(Calibrator), 소음계(Sound Level Meter) 등급과 정밀도, 그림 2

---

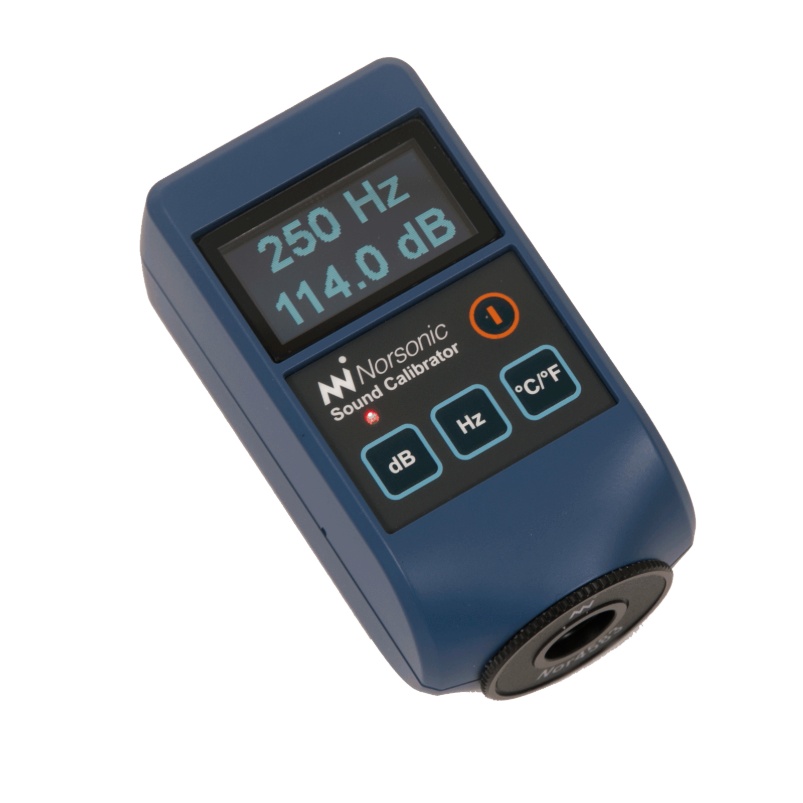

Nor1256 소음교정기(Sound Calibrator), 그림 3
