진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
싸이러스는 2026년 TIRA사의 중형 및 소형 진동가진기 전 제품군에 대한 독점 공급 계약을 체결하였습니다.
오늘은 “소형 모달 진동가진기 시스템 TV 51110-MOSP”을 소개하겠습니다.
위 그림을 클릭하시면 블로그 메인화면으로 이동합니다
1. Permanent-magnet modal shaker란 무엇인가?
TIRA는 이동식 사용을 위한 새로운 특수 모달 시스템 시리즈인 MOSP를 제공합니다. MOSP 모델은 25.4mm의 확장된 변위가 특징입니다. 희토류 자석을 사용한 저 질량 설계, 푸시/풀 stinger 외에도 인장 와이어 stinger를 부착할 수 있도록 설계된 아마츄어(armature) 중앙의 관통 구멍, 그리고 시험 구조물과의 거리를 가변적으로 조절할 수 있는 기능 등이 이 시리즈의 추가적인 특징입니다.
TV 51110-MOSP 진동 시험 시스템은 이동이 가능한 소형 가진기로 구성이 되며, DC – 5,000 Hz까지 진동 가진시험을 할 수 있어 자동차, 선박, 항공, 건설기계, 방산 장비, 반도체 장비, 기계류 등을 Modal 시험 및 공진주파수 검출등 다양한 목적으로 시험할 수 있습니다.

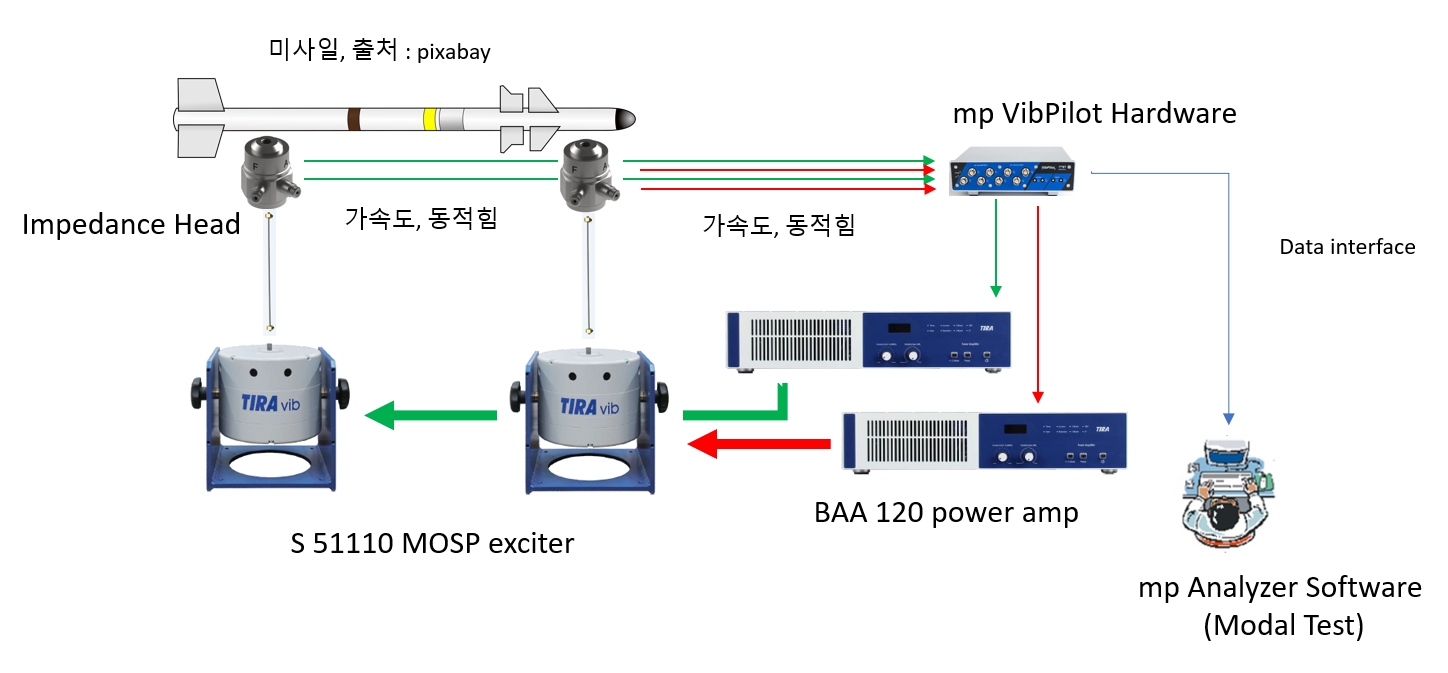

TV 51110-MOSP, mpAnalyzer, Dytran Impedance Head로 구성된 MIMO Modal Test System의 수성도를 그림4에 만들었습니다.
2. TV 51110-MOSP 규격
• Sine /Random Force ; 100 N (Peak) / 70 N (rms)
• 가진 주파수 범위 ; DC – 5,000 Hz
• 공진 주파수 ; > 6,000 Hz
• 최대 가진 변위 ; 25.4 mm
• 아마추어 무게 ; 0.23 kg
• 아마추어 ; M6 tapped hole
• 진동 가진기 무게 ; 21 kg
아래를 클릭하시면 TV 51110-MOSP Data Sheet를 다운로드 하실 수 있습니다.
3. TIRA GmbH
1947년에 설립된 독일 TIRA사는 진동가진기(Shaker), 재료시험기(Material Testing Systems) 등 다양한 시험·계측 장비를 개발·제조해 온 전문 기업입니다. 특히 진동가진기 사업부는 진동내구시험, 모달 시험(Modal Test), 특수 진동가진시험용 장비를 독일에서 제작하여, 세계 각국에 공급하며 기술력과 신뢰성을 인정받고 있습니다.
TIRA 진동 가진기의 자세한 정보는 sales@cylos.co.kr, 031-251-1905로 문의 또는 싸이러스 홈페이지를 참고하시기 바랍니다.
