Vibration Test Systems (shakers) 9 N to 400 N; 진동 시험 시스템(셰이커) 9N ~ 400N



소형 진동가진기(Miniature Shaker)는 스마트폰, 소형 전자부품 등 가벼운 대상물(수백g~수kg)에 정밀한 진동을 인가하여 모달 시험(고유진동수 측정), 내구 및 피로 시험, 센서 교정 등에 사용하는 장비입니다. 콤팩트한 디자인으로 실험실 환경에서 구조 분석, 연구개발, 소형 기기의 진동 특성 분석에 주로 활용됩니다

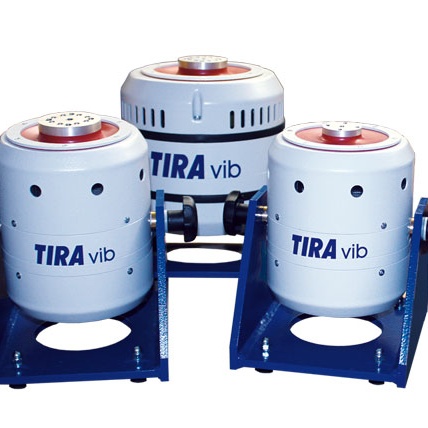

독일 TIRA사 100N ~ 400N 진동가진기, 그림 1



1. 소형 진동가진기 (Miniature Shaker)

소형 진동 가진기(Shaker라고도 함)는 영구 자석을 사용하며 주변 진동 조건을 모사하기 위한 휴대용 및 고정식 시스템으로 제공됩니다. 견고한 설계로 긴 수명을 보장하며, 일반적인 적용 분야로는 구조 분석 및 소형 부품 테스트가 있습니다. 이 Shaker는 높은 횡방향 및 축 방향 강성을 특징으로 하며, 산업 사용자의 요구에 따라 경량 구조로 제작됩니다.

기존의 알니코 자석에 새로운 희토류 자석을 추가하여 무게를 36kg에서 12kg으로 줄여 특히 이동식 애플리케이션에서 취급이 용이해졌습니다. 당사의 Shaker는 환경 연구소, 대학 및 산업 생산 라인에서 부품 및 교정 분야 모두에서 그 가치를 입증했습니다. 이 완벽한 시스템을 통해 DIN, ISO, BS, MIL, IEC 및 ASTM과 같은 국가 및 국제 표준에 따라 테스트를 수행할 수 있습니다.



아래를 클릭하시면 TIRA 중소형가진기 카다로그를 다운로드하실 수 있습니다.

TIRA_selection_guide_Nov2025_Cylos.pdf

2.04MB



2. Vibration Test Systems (shakers) 9 N to 400 N

모델명	용량 (Sine)	주파수 범위	가진기 모델	파워앰프 모델	냉각기 모델
TV 50009	9 N	2 - 20000 Hz	S 50009	BAA 120 (limited for S 50009)	-
TV 50018	18 N	2 - 20000 Hz	S 50018	BAA 120 (limited for S 50018)	-
TV 51110	100 N	2 - 7000 Hz	S 51110	BAA 120	-
TV 51120	200 N	2 – 7000 Hz	S 51120	BAA 500	TB 0080
TV 52110	100 N	2 – 7000 Hz	S 52110	BAA 120	-
TV 52120	200 N	2 – 7000 Hz	S 52120	BAA 500	TB 0080
TV 51140	400 N	2 – 6500 Hz	S 51140	BDA 1300	TB 0140

---

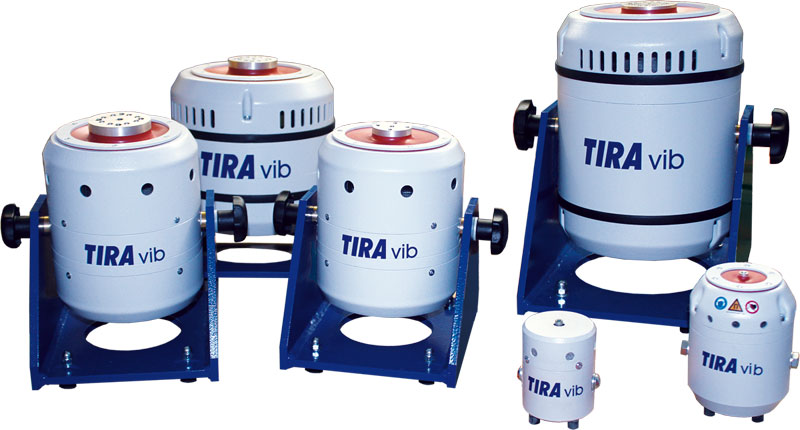

TIRA 소형 진동 가진기, 그림 2

---

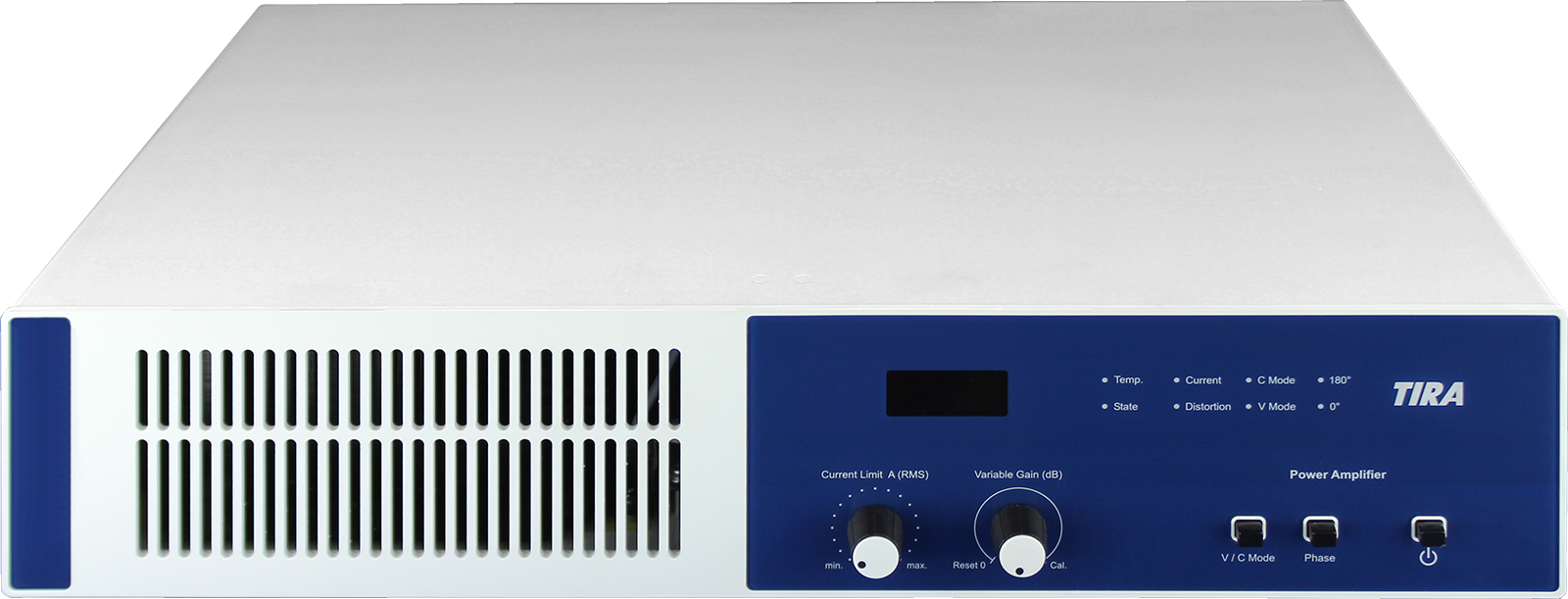

TIRA 파워 앰프 BAA 500, 그림 3

---

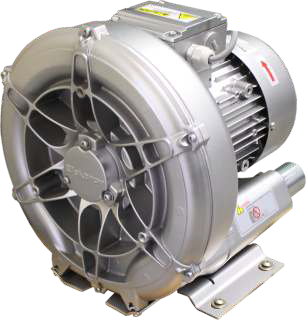

TIRA Cooling Blower TB 0800, 그림 4



TIRA 진동 가진기의 자세한 정보는 sales@cylos.co.kr, 031-251-1905로 문의 또는 싸이러스 홈페이지를 참고하시기 바랍니다.
