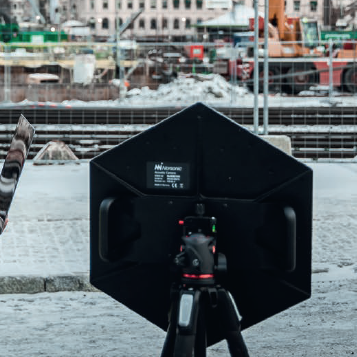

소프트웨어 설계
소프트웨어 설계 전략은 항상 사용자 친화성과 사용 편의성을 최우선으로 고려했습니다. 사용자가 신속하게 결과를 얻고 기록 분석을 간편하게 시작할 수 있도록 하여, 측정 설정이나 매개변수 구성에 시간을 낭비하지 않고 분석에 집중할 수 있도록 하는 것이 목표입니다. 직관적인 소프트웨어 인터페이스와 실시간 측정 화면 덕분에 사전 경험이 없는 사용자도 기기 전원을 켠 후 5분 이내에 측정을 시작할 수 있습니다.
가상마이크 (Virtual Microphone)
이 소프트웨어를 차별화하는 가장 큰 특징은 바로 가상 마이크 기능입니다. 가상 마이크를 사용하면 선택한 청취 지점에서만 오디오 신호를 수집하고, 비디오 이미지의 특정 방향에서 들려오는 소리만 듣고, 선택한 위치 이외의 곳에서 발생하는 소음과 잡음을 차단할 수 있습니다. 이 기능을 통해 사용자는 마치 초능력을 가진 것처럼 소리를 더 자세히 듣고, 일반적인 색상 표시를 통해 음원을 구분하는 것 이상의 통찰력을 얻을 수 있습니다. 이러한 초능력은 특히 소음이 많고 복잡한 환경에서 유용하며, 예를 들어 여러 소음원이 뒤섞여 어떤 기계에서 고장 소음이 발생하는지 구별하기 어려운 경우에 큰 도움이 됩니다.
고급 후처리 오디오분석 (Advanced post-processing audio analysis)
실시간 플로팅 및 지향성 청취 기능 외에도 측정값을 기록하고 나중에 분석할 수 있습니다. 모든 마이크의 원시 신호가 저장되며, 주파수 선택, 시간 선택 등 모든 매개변수는 후처리에서 변경할 수 있습니다. 즉, 측정 중에 최적의 매개변수를 선택하지 않고도 녹음을 진행할 수 있으며, 녹음 후 분석 과정에서 매개변수를 변경할 수 있습니다. 이는 누구나 직접 녹음을 진행할 수 있다는 것을 의미합니다. 기본적으로 관심 영역을 향해 마이크 어레이를 대략적으로 조준하고 녹음 버튼을 누르기만 하면 되기 때문입니다. 지향성 청취, 음원 그래픽 오버레이, 스펙트로그램, FFT 분석 등 모든 분석 및 매개변수 변경은 후처리에서 수행할 수 있습니다.
음향 지우개 (Acoustic eraser)

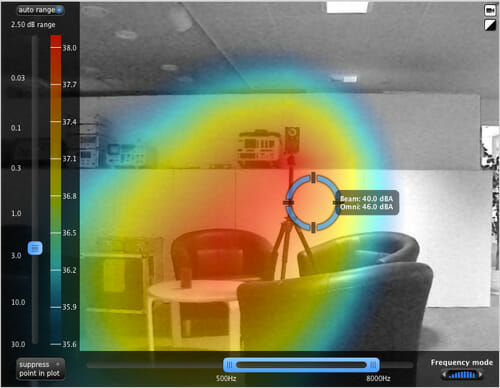

때때로 음원이 서로 매우 가깝게 위치하거나, 관심 영역에 강한 노이즈 소스가 있어 녹음을 방해하고 이미지 품질을 저하시킬 수 있습니다. 이러한 경우는 흔히 하나의 큰 음원으로 나타나거나, 관심 음원이 더 강한 음원에 완전히 가려지는 형태로 나타납니다. 아래 이미지에서는 강도가 동일한 두 음원이 서로 가까이 위치한 상황을 보여주는데, 이 경우 컬러 플롯에는 하나의 큰 음원으로 표시됩니다. 이러한 상황에서는 음향 제거 기능이 유용할 수 있습니다. 이 기능은 화면에 빨간색 원을 표시하고, 이 원을 드래그하여 원하는 지점에 놓으면 해당 지점에서 음원을 제거할 수 있습니다. 여러 개의 노이즈 소스가 존재할 때 특히 효과적입니다. 그림에서 볼 수 있듯이, 음향 제거 버튼을 누르면 해당 지점의 음원이 완전히 제거됩니다. 또한 가상 마이크를 관심 음원에 배치할 수도 있습니다.
오더 분석 (Order analysis)
특히 자동차 분야에서는 RPM 측정값이 매우 중요한 정보를 제공할 수 있습니다. 음향 카메라 소프트웨어는 차수 분석 기능을 사용하여 RPM에 따른 주파수 성분을 표시할 수 있습니다.

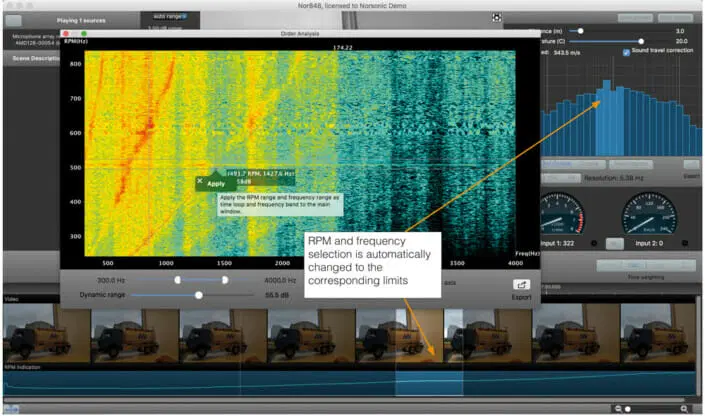

스펙트로그램 창에는 RPM에 따른 주파수 그래프가 표시됩니다. 스펙트로그램 창에서 사각형 영역을 선택하여 관심 있는 이벤트를 분리할 수도 있습니다. 선택한 영역에서 "적용" 버튼을 누르면 메인 뷰 창의 RPM 및 주파수 제한이 스펙트로그램에서 선택한 영역으로 자동으로 변경됩니다. 사용자는 스펙트로그램에서 관심 있는 음향 이벤트를 찾아 선택한 이벤트에 해당하는 색상 그래프를 자동으로 확인할 수 있습니다
