진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
이번에는 Norsonic AS사의 홈페이지와 싸이러스 네이버 블로그에 올라온 “Nor848B Acoustic Camera Array”를 소개하겠습니다.
위 그림을 클릭하시면 블로그 메인화면으로 이동합니다
음향카메라 (About Acoustic Camera)
음향 빔포밍 Array(일반적으로 음향 카메라라고 함)는 사용자가 다양한 주파수와 소스 강도에서 다양한 사운드 소스를 시각화할 수 있도록 합니다. 서로 가까이 떨어져 있고 낮은 주파수에서 사운드 소스를 분해하고 분해하는 능력과 해상도는 주로 사용되는 장비의 전체 크기와 마이크 수에 따라 결정됩니다. 빔포밍 결과에 대한 이미지 조작 및 디컨볼루션 기술은 추가 분해능을 제공할 수 있지만 실제로는 어레이의 속성이 여전히 결과에 영향을 미칩니다. 이 크기 대 해상도 기준은 음향 카메라 시장의 핵심입니다. 사용자는 작고 가벼우며 휴대가 가능하면서도 해상도가 우수하고 주파수가 낮은 것을 원합니다. 이것은 지금까지 단일 시스템에 대한 불가능한 요구였습니다.
Norsonic Hextile Array는 음향 카메라에 대한 모듈 기반 접근 방식으로, 사용자에게 광범위한 측정 상황에서 휴대성과 뛰어난 분해능을 모두 제공합니다. 어레이 접시는 육각형 모양을 기반으로 하며, 어레이 접시를 더 큰 시스템으로 결합할 수 있는 기능을 모두 갖추고 있습니다.
Hextile Array ; lightweight and portable

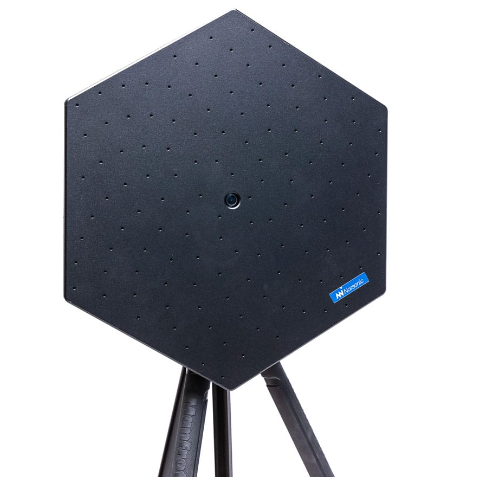

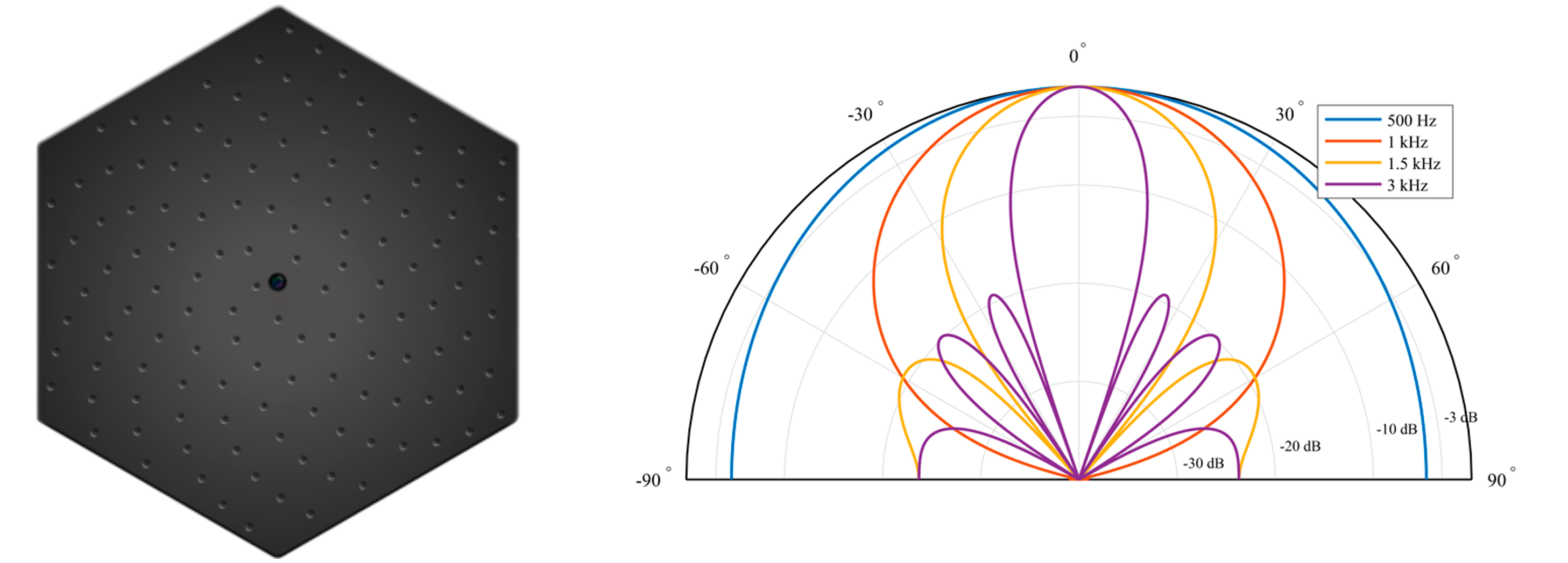

하나의 Hextile로 사용자는 다양한 측정 상황에 사용할 수 있는 작고 휴대 가능하며 가벼운 음향 카메라를 가지고 있습니다. Hextile은 USB 기반의 음향 카메라로 전원과 데이터 전송을 위한 단일 USB 케이블이 있습니다. 추가 배터리 케이블이 필요하지 않습니다. 어레이는 견고하고 가벼운 알루미늄으로 제작되었으며 128개의 MEMS 마이크가 있으며 최대 직경은 46cm이지만 무게는 3kg 미만입니다. Hextile의 저주파 제한은 410Hz입니다.
Multitile Array ; great resolution

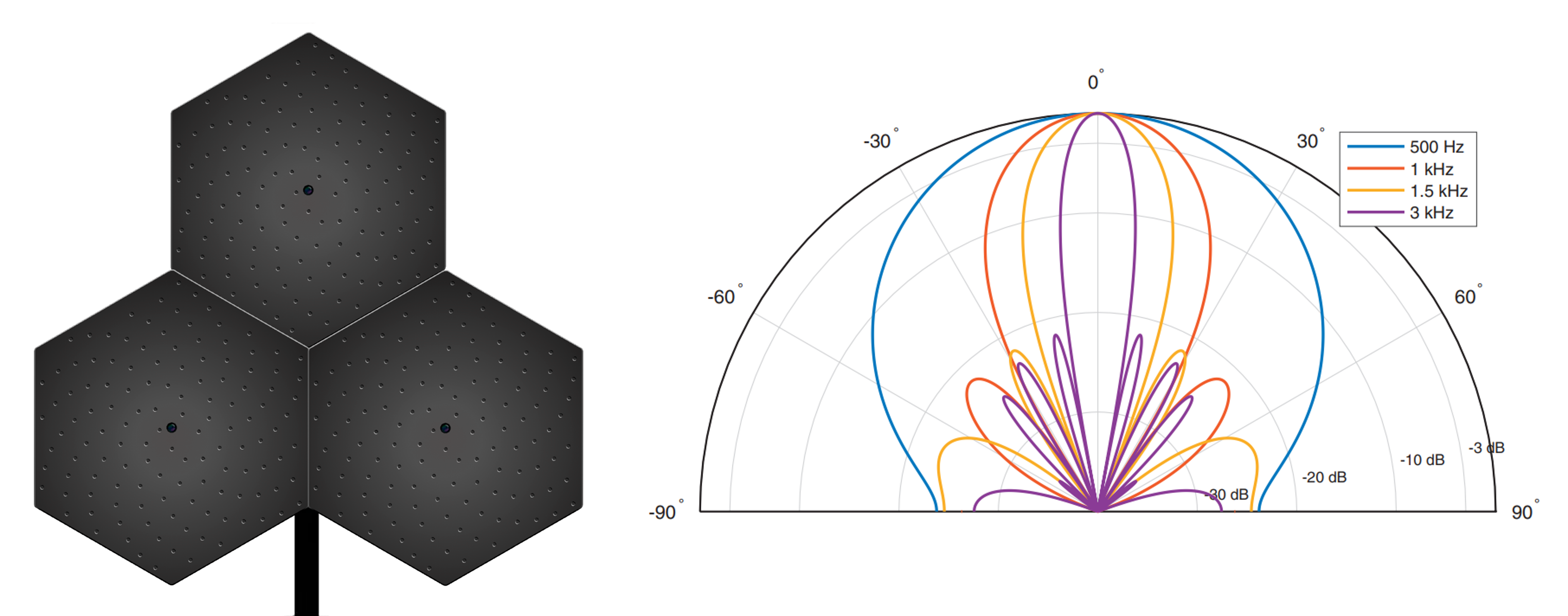

더 낮은 주파수와 전체적으로 더 나은 해상도를 필요로 하는 사용자를 위해 3개의 단일 Hextile을 최대 직경 96cm의 384개의 마이크로 구성된 더 큰 Multitile 시스템에 결합할 수 있습니다. Multitile의 저주파 제한은 220Hz입니다.
Multitile (LF mode) Array ; Low frequency measurements
1 kHz 미만의 특수 저주파 애플리케이션의 경우 저주파 구성의 Multitile을 LF 모드로 사용할 수도 있습니다. 개별 Hextile을 더 멀리 배치하면 전체 어레이 시스템의 최대 직경이 1.46m로 증가하여 저주파 측정에 이상적입니다. LF 모드는 1kHz 미만의 저주파 측정을 위한 것으로, 최저 주파수 한계는 120Hz입니다
자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.
