이번에는 자동차, 중장비, 중공업, 항공기 등에서 많이 사용되고 있는 6축 진동측정용 센서 7576A 센서들을 소개하겠습니다.
위 그림을 클릭하시면 블로그 메인 화면으로 이동합니다
XYZ 가속도 및 롤, 피치, 요 측정

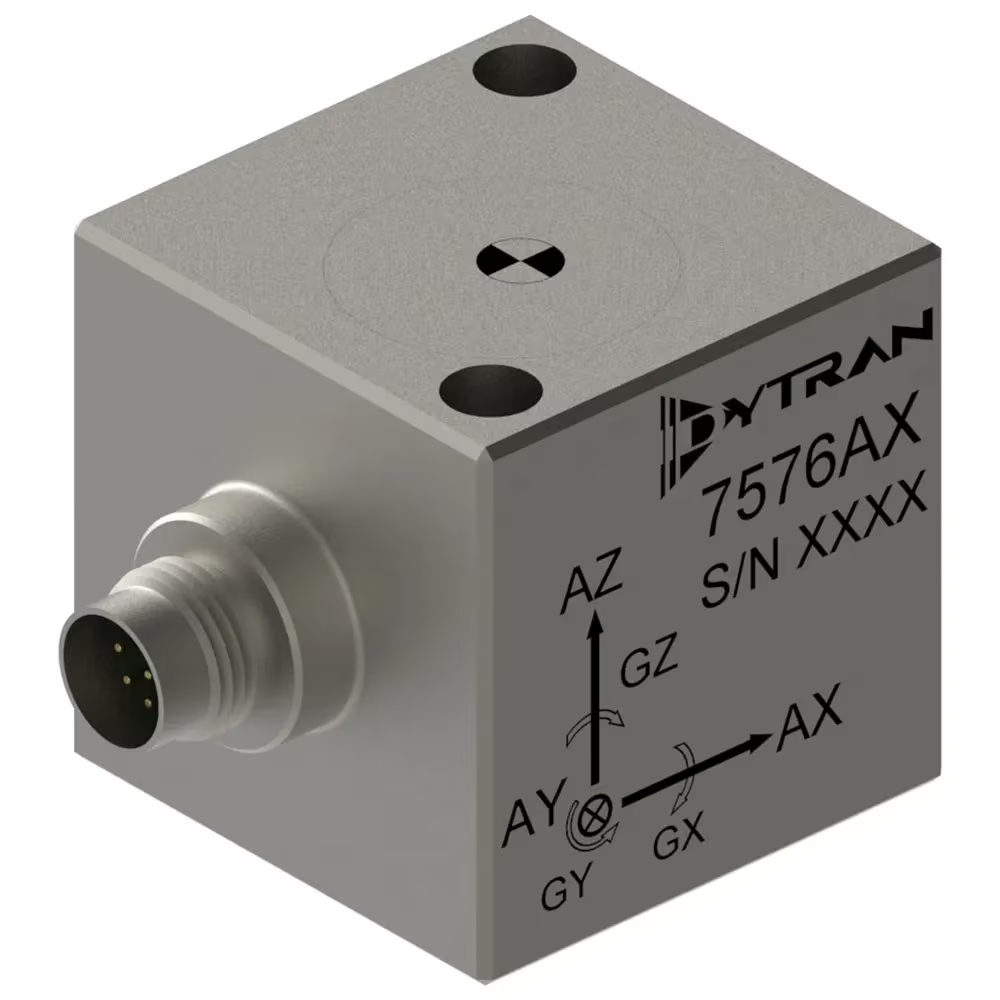

7576 시리즈는 3개의 VC-MEMS 기반 단일 축 가속도계와 3개의 MEMS 기반 자이로를 포함하는 완전 아날로그 방식의 6자유도(6DOF) 센서입니다. 이 센서는 최종 사용자에게 X, Y, Z축 가속도(g 단위)와 세 직교축을 중심으로 하는 회전 정보(롤(Roll), 피치(Pitch), 요(Yaw) - 초당 각도(degrees/sec) 단위)를 제공합니다. 이 시리즈는 다양한 감도 범위를 제공하며, 수많은 센싱 애플리케이션을 위한 고성능의 비용 대비 성능이 우수한 소형 6DOF 센서입니다.
7576A 시리즈는 각 가속도 및 각속도 채널에 별도의 MEMS 칩을 사용하며, 상업 및 산업 환경에서 각속도를 측정하기 위한 고구동, 저임피던스 버퍼링 기능을 갖추고 있습니다. 센서는 측정 채널당 하나의 아날로그 출력을 생성합니다. X, Y, Z 각 방향에 대해 6개의 측정 채널을 사용할 수 있습니다 (축별 가속도 및 회전율 출력). 이 시리즈는 향상된 전기적 노이즈 성능과 개선된 주파수 응답을 특징으로 합니다.
센서는 혹독한 환경에서도 견딜 수 있도록 소형, 경량의 견고한 티타늄 기밀 밀봉 하우징에 패키징되어 있습니다. 또한, 테스트 대상체에 설치 및 제거 시 편의를 위해 분리형 케이블을 특징으로 합니다.
아래표의 7576A1규격과 데이터 시트를 확인하시기 바랍니다.
| 센서 종류 | 6DOF sensor | 센서 타입 | VC MEMS |
| 감도(mV/g) | 470.0(mv/g)/ 25.0(mV/°/sec) | 측정범위(g pk) | 5.0(g)/50.0(°/sec) |
| 주파수범위(Hz) | 0.0~1,300/1~1,000 [3dB] | 무게(gram) | 55 |
| 센서 하우징 재질 | Ti-6AI-4V | Seal | Hermetic |
| 신호선 단자 방향 | Side | 온도범위(°C) | -55~+125/-40~+105 |
| 신호선 연결 단자 | 9 pin Plug | 고정방법 | 2 x Thruhole 8-32, M4 |
| 전기적절연 | - | 최대 충격 | 6,000 g pk |
아래표의 7576A2규격과 데이터 시트를 확인하시기 바랍니다.
| 센서 종류 | 6DOF sensor | 센서 타입 | VC MEMS |
| 감도(mV/g) | 235.0(mV/g)/ 12.5(mV/°/sec) | 측정범위(g pk) | 10.0(g)/150.0(°/sec) |
| 주파수범위(Hz) | 0.0~2,500/1~3,000 [3dB] | 무게(gram) | 55 |
| 센서 하우징 재질 | Ti-6AI-4V | Seal | Hermetic |
| 신호선 단자 방향 | Side | 온도범위(°C) | -55~+125/-40~+105 |
| 신호선 연결 단자 | 9 pin Plug | 고정방법 | 2 x Thruhole 8-32, M4 |
| 전기적절연 | - | 최대 충격 | 6,000 g pk |
아래표의 7576A3규격과 데이터 시트를 확인하시기 바랍니다.
| 센서 종류 | 6DOF sensor | 센서 타입 | VC MEMS |
| 감도(mV/g) | 78.33(mV/g)/ 7.0(mV/°/sec) | 측정범위(g pk) | 30.0(g)/250.0(°/sec) |
| 주파수범위(Hz) | 0.0~3,000/1~2,500 [3dB] | 무게(gram) | 55 |
| 센서 하우징 재질 | Ti-6AI-4V | Seal | Hermetic |
| 신호선 단자 방향 | Side | 온도범위(°C) | -55~+125/-40~+105 |
| 신호선 연결 단자 | 9 pin Plug | 고정방법 | 2 x Thruhole 8-32, M4 |
| 전기적절연 | - | 최대 충격 | 6,000 g pk |
아래표의 7576A5규격과 데이터 시트를 확인하시기 바랍니다.
| 센서 종류 | 6DOF sensor | 센서 타입 | VC MEMS |
| 감도(mV/g) | 1,175.0(mV/g)/ 25.0(mV/°/sec) | 측정범위(g pk) | 2.0(g)/50.0(°/sec) |
| 주파수범위(Hz) | 0.0~1,150/1~1,000 [3dB] | 무게(gram) | 55 |
| 센서 하우징 재질 | Ti-6AI-4V | Seal | Hermetic |
| 신호선 단자 방향 | Side | 온도범위(°C) | -55~+125/-40~+105 |
| 신호선 연결 단자 | 9 pin Plug | 고정방법 | 2 x Thruhole 8-32, M4 |
| 전기적절연 | - | 최대 충격 | 6,000 g pk |
자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.
참고자료 (reference) :
1. 싸이러스 홈페이지 (http://www.cylos.co.kr)
2. 다이트란 홈페이지 (http://www.dytran.co.kr)
3. Dytran by HBK 홈페이지 (http://www.dytran.com)
4. 싸이러스 네이버 블로그 (https://blog.naver.com/cylos_co)
