Flight and Space Application 진동 측정 센서 소개

진동, 소음 계측기 전문 업체 싸이러스㈜입니다.

이번에는 Flight and Space Application 진동 측정 센서 소개합니다.

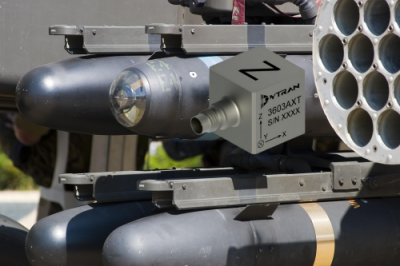

AH 64 아파치(Pixabay) 및 3603A3T 진동센서, 그림 0

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



미국 Dytran사에서는 다양한 Flight 시험을 위한 센서를 공급하고 있습니다.
Flight, Rocket 시험에서 사용할 수 있는 센서들을 소개합니다. 소형센서부터 소개를 하였습니다.



1. 3133D1
• Specifications : 10 mV/g sensitivity, Frequency range to 6kHz (+/-5%)
                             Adhesive mount, 0.8 grams
• Features          : 160도 사용온도
• Application       : Vibration labs, Modal analysis, Rocket
• Family              : 3133D2 (2 mV/g sensitivity), 3133D3 (5 mV/g sensitivity),
                             3133D4 (0.7 mV/g sensitivity), 3133D5 (0.25 mV/g sensitivity)
• 아래를 클릭하면 Data Sheet를 다운로드 받을 수 있습니다.

01. 3133D1_ds.pdf

0.26MB



3133D1, 그림 1

---

2. 3023B3
• Specifications  : 10 mV/g sensitivity, Frequency range to 4kHz (+/-5%)
                                  Adhesive mount, 3 grams
• Features           : 160도 사용온도
• Application        : Vibration labs, Rocket, Space, ESS, HALT, HASS
• Family               : 3023A1 (1 mV/g sensitivity), 3023A2 (5 mV/g sensitivity)
• 아래를 클릭하면 Data Sheet를 다운로드 받을 수 있습니다.

02. 3023B3_202502.pdf

0.27MB



3023B3, 그림 2

---

3. 3263A1
• Specifications    : 10 mV/g sensitivity, Frequency range to 4kHz (+/-5%)
                                4-40 stud mount, 5.6 grams
• Features             : 120도 사용온도, low noise triaxial, Shear sensing element
•  Application         : NVH, Squeak and rattle, Vibration Control
•  Family                : 3263A2 (100 mV/g sensitivity), 3263A3 (50 mV/g sensitivity)
•  아래를 클릭하면 Data Sheet를 다운로드 받을 수 있습니다.

03. 3263A1_ds.pdf

0.31MB

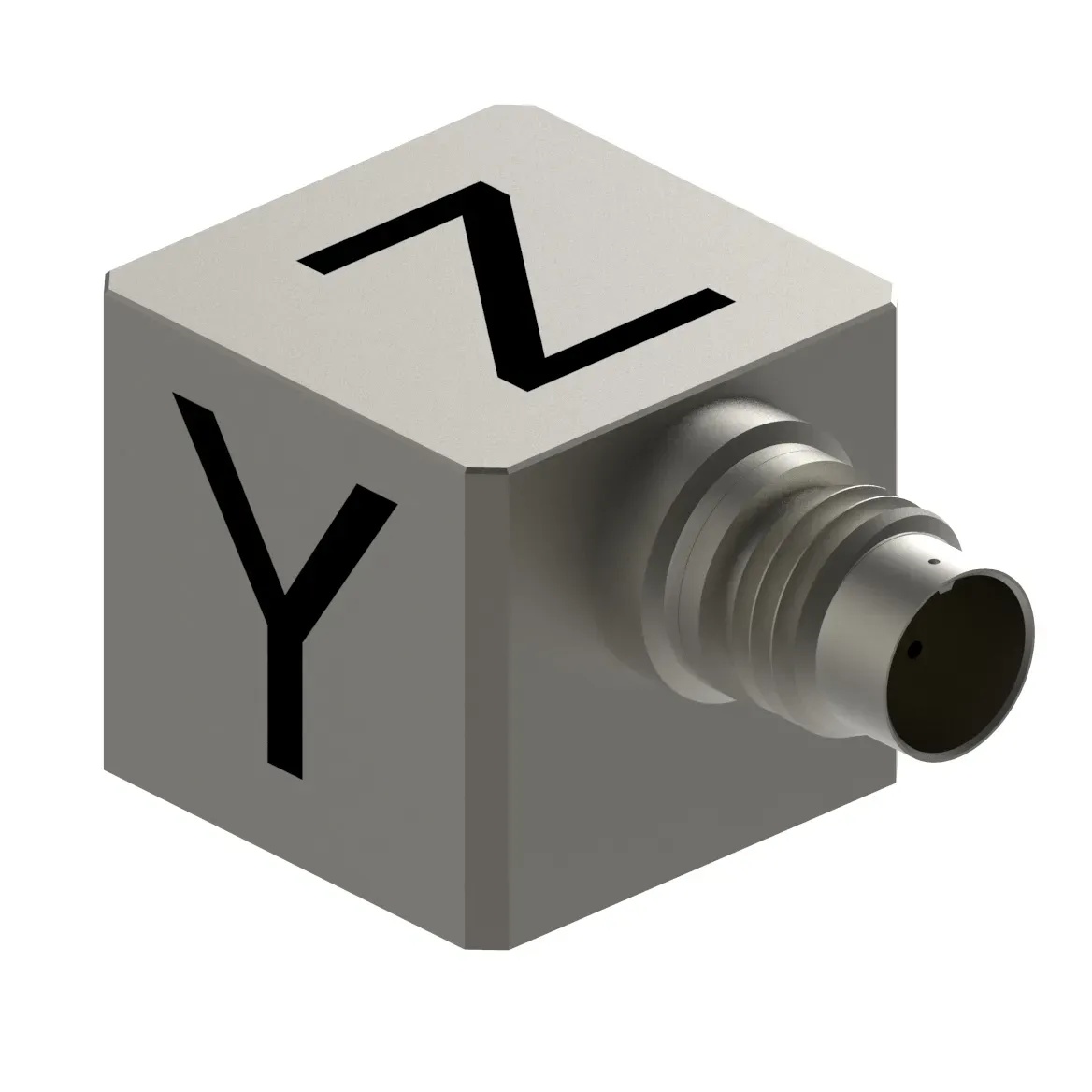

3263A1, 그림 3

---

4. 3823A1
• Specifications   :  10 mV/g sensitivity, Frequency range to 2kHz (+/-5%)
                                8-32 mounting screws, 8.5 grams
• Features            : 120도 사용온도, Quartz sensing element, Rocket HUMS OEM sensor
• Application         : Rocket, Space
• 아래를 클릭하면 Data Sheet를 다운로드 받을 수 있습니다.

04. 3823A1_ds.pdf

1.05MB

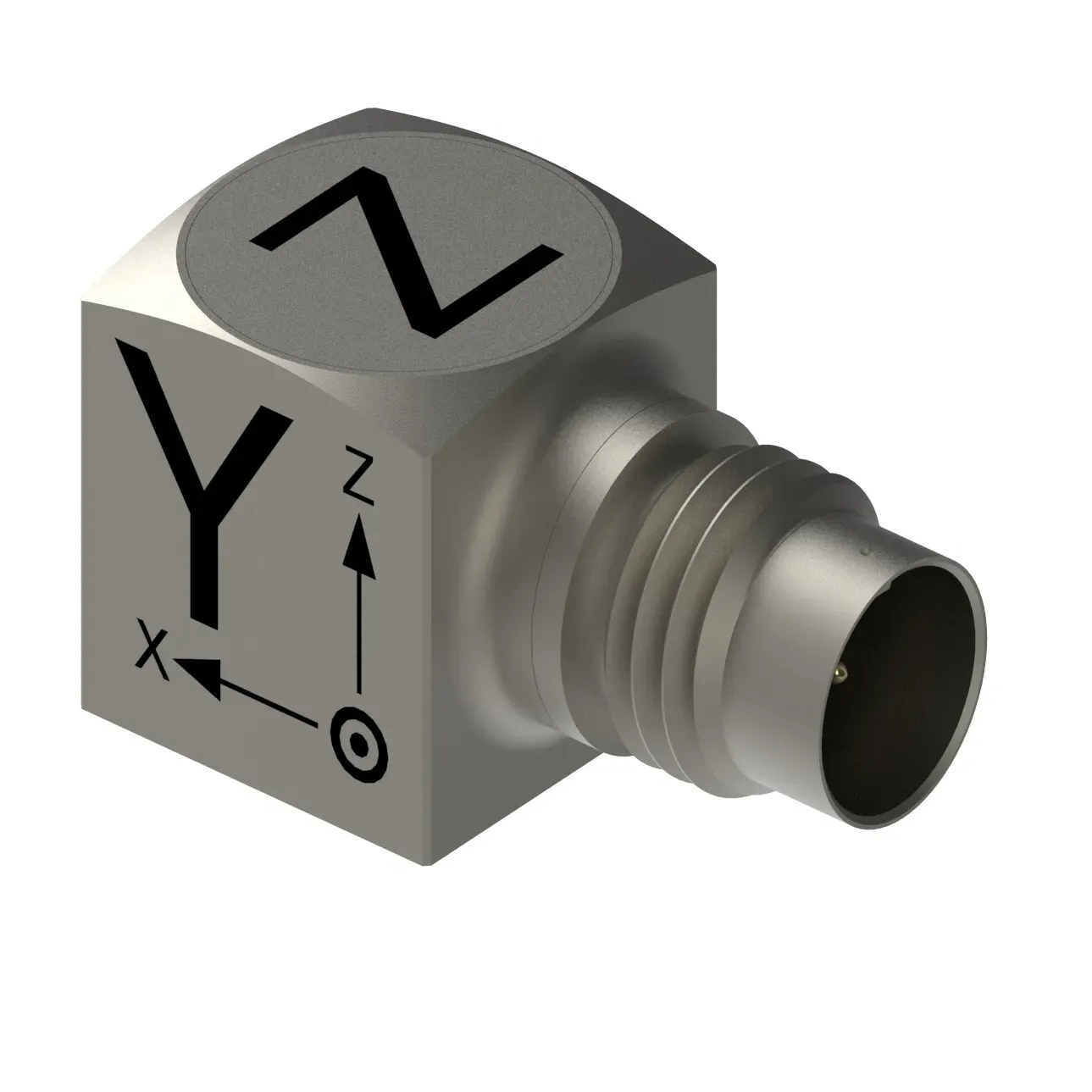

3823A1, 그림 4

---

5. 3093D3
• Specifications : 10 mV/g sensitivity, Frequency range to 5kHz (+/-5%)
                             10-32 mounting screws, 14 grams
• Features          : 120도 사용온도, low noise triaxial, Ceramic Shear sensing element
• Application       : NVH, Squeak and rattle, Vibration Control
• Family              : 3093D6 (50 mV/g sensitivity), 3093D7 (100 mV/g sensitivity)
• 아래를 클릭하면 Data Sheet를 다운로드 받을 수 있습니다.

05. 3093D3_ds.pdf

0.23MB

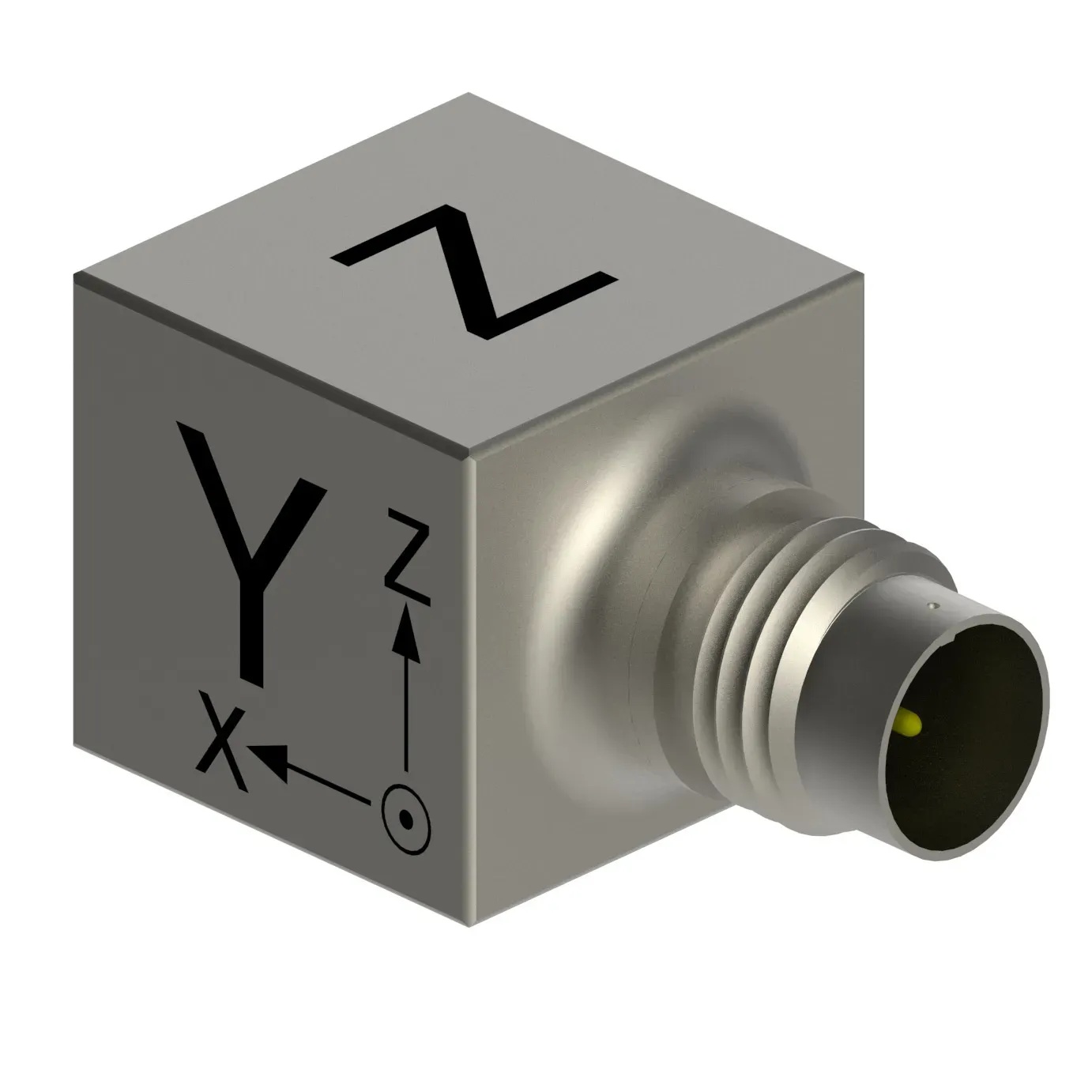

3093D3, 그림 5

---

6. 3603A3T
• Specifications : 10 mV/g sensitivity, Frequency range to 5kHz (+/-3dB)
                            10-32 mounting screws, 30 grams
• Features          : 120도 사용온도, Rocket engine test, mechanically and electrically filtered triaxial
• Application       : military & aerospace, aircraft armament testing, spacecraft vibration monitoring
• Family              : 3603A1T (1 mV/g sensitivity), 3603A2T (5 mV/g sensitivity)
• 아래를 클릭하면 Data Sheet를 다운로드 받을 수 있습니다.

06. 3603A3T_ds.pdf

0.63MB

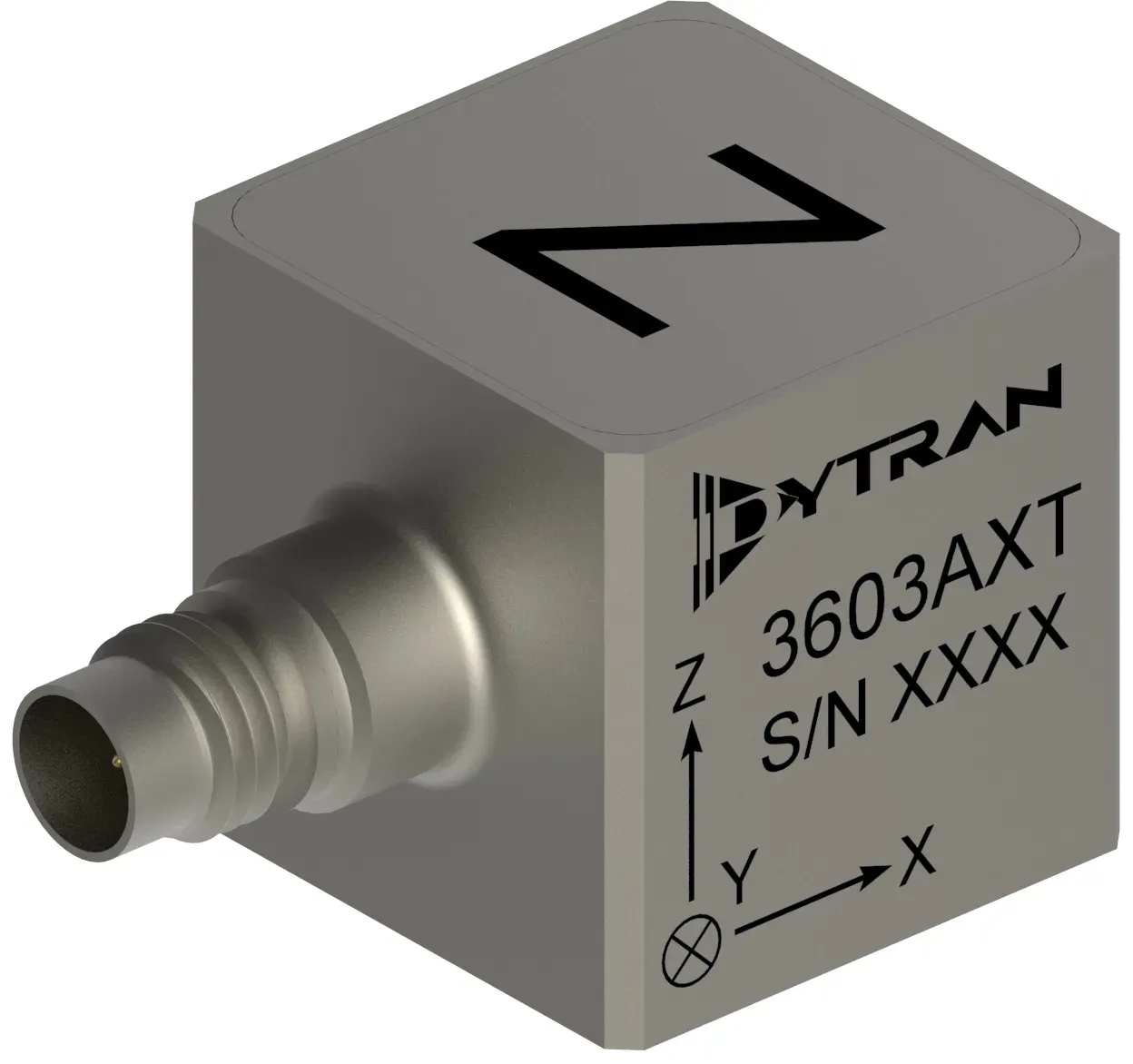

3603A3T, 그림 6

---

7. 3143D10
• Specifications : 1 mV/g sensitivity, Frequency range to 10kHz (+/-3dB)
                            10-32 mounting screws, 65 grams
• Features          : 120도 사용온도, mechanically and electrically filtered triaxial
• Application       : Excellent for metal-to-metal applications
• 아래를 클릭하면 Data Sheet를 다운로드 받을 수 있습니다.

07. 3143D10_ds.pdf

0.25MB

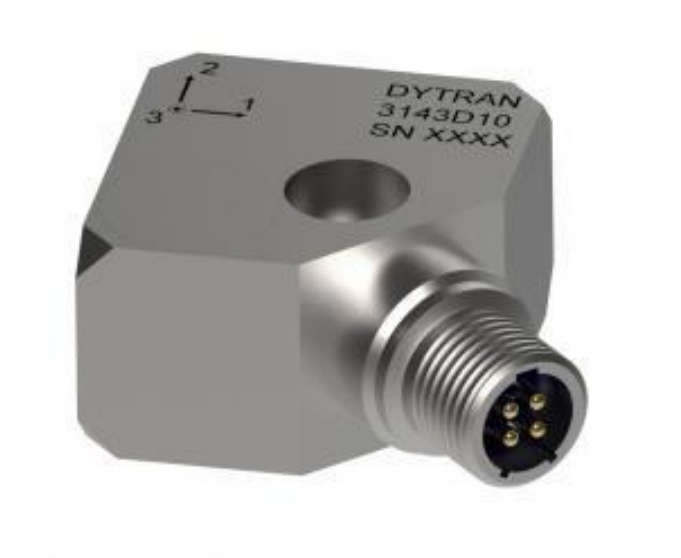

3143D10, 그림 7

---

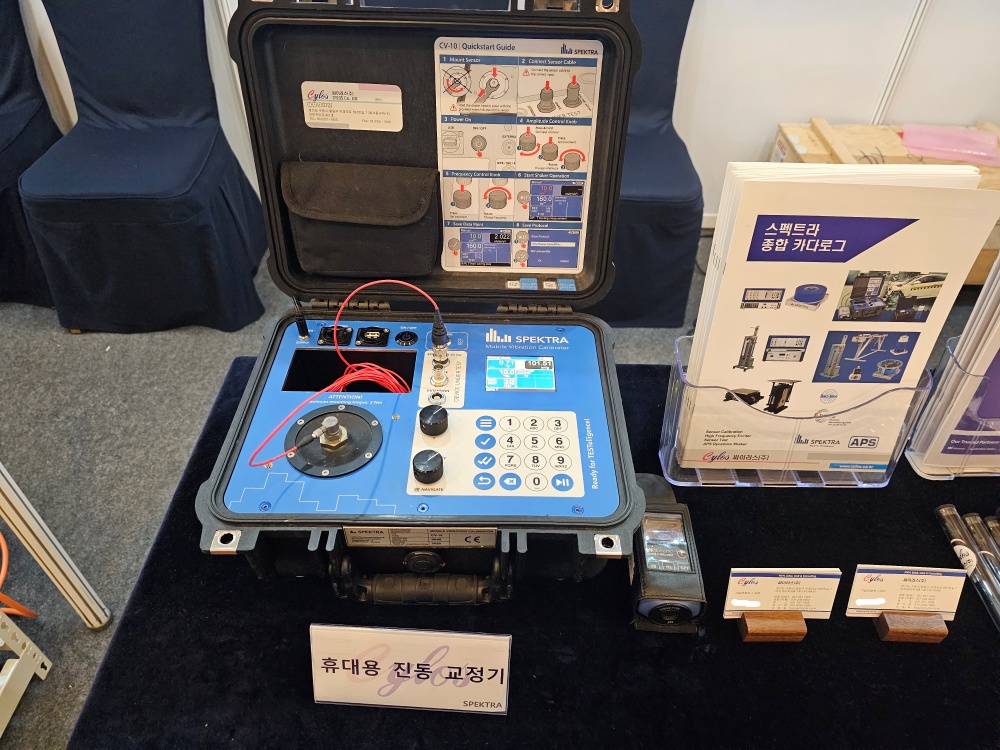

소음진동공학회 (2025년 춘계, 제주), 그림 8

자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.

위 그림을 클릭하면, 싸이러스 홈페이지로 이동합니다.
