이동식 진동센서 교정시스템 소개

진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
이번에는 2021년 5월 13일 네이버블로그에 올린 이동식 교정시스템 CV-10 소개를 조금 수정 후 다시 올립니다.
https://blog.naver.com/cylos_co/222346747079

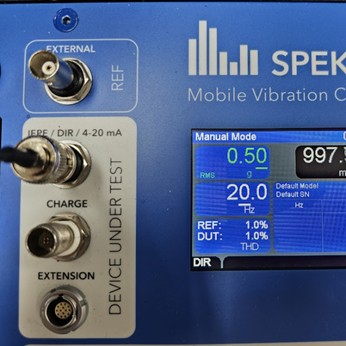

CV-10센서 입력 부분 및 교정 센서정보 창, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



컴팩트한 디자인으로 다양한 응용 분야 활용 가능
CV-10은 가속도계, 근접 프로브타입 변위센서, 속도 센서 등의 현장 교정을 위하여 특별히 설계되었습니다. 언제 어디서나 진동계와 테스트베드를 시험 및 교정하여 계측장비의 연속성을 보장하고 가동 중단 시간을 줄일 수 있습니다. 또한, 시험 결과는 미국 국립표준기술원(NIST)이나 독일 PTB와 같은 국가 기관으로 추적 가능합니다.

모델: CV-10 (제조사: 독일 SPEKTRA사)
특징: 이동식 진동센서 교정시스템, 진동센서 교정기, 5 ~ 10 kHz 가진주파수 범위, THD 확인 기능
교정 가능한 센서 종류 : IEPE, Charge, VC MEMS (DC) 센서, 4-20mA 센서 교정 기능



내장 컨디셔너	IEPE, Voltage, Charge, 4-20mA	주파수 범위	5 Hz – 10 kHz
최대 변위 (pk-pk)	5 mm	최대 속도	0.7 m/s
최대 가속도	200 m/s^2 peak	가진 방향	수직
Moving Element 무게	8kg	Table Size	-
최대 장착 무게	900 grams	교정기 전체 무게	9 kg
사용 온도 범위 (°C)	0 - +50	교정기 크기 (HxWxD)	170 x 350 x 300 mm
밧데리	내장 충전식 밧데리	사용 전압	100V–240 V, 50Hz-60Hz

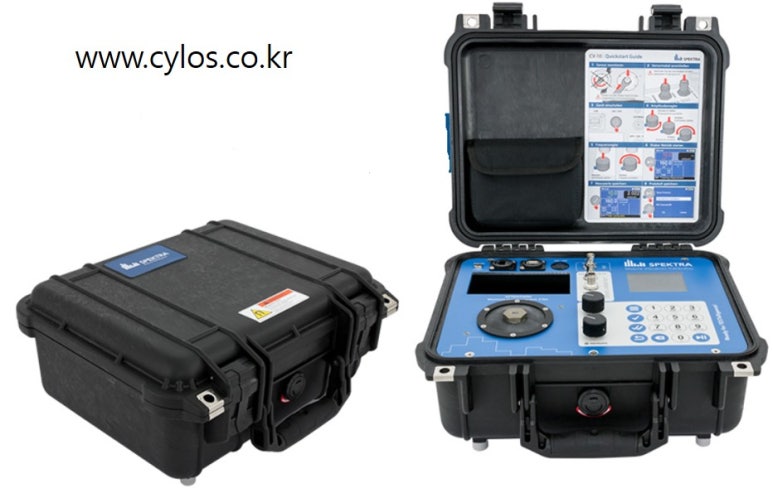

CV-10 이동식 교정시스템, 그림 2

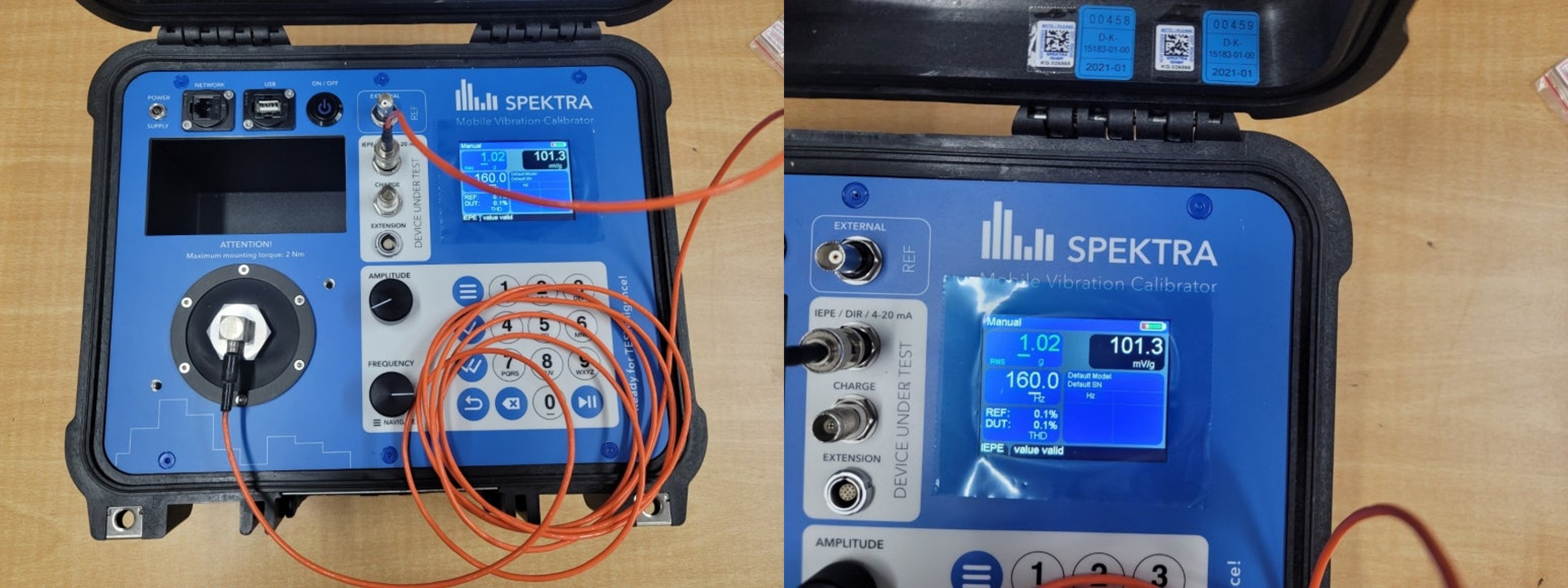

IEPE 수중 진동 가속도센서 교정, 그림 3

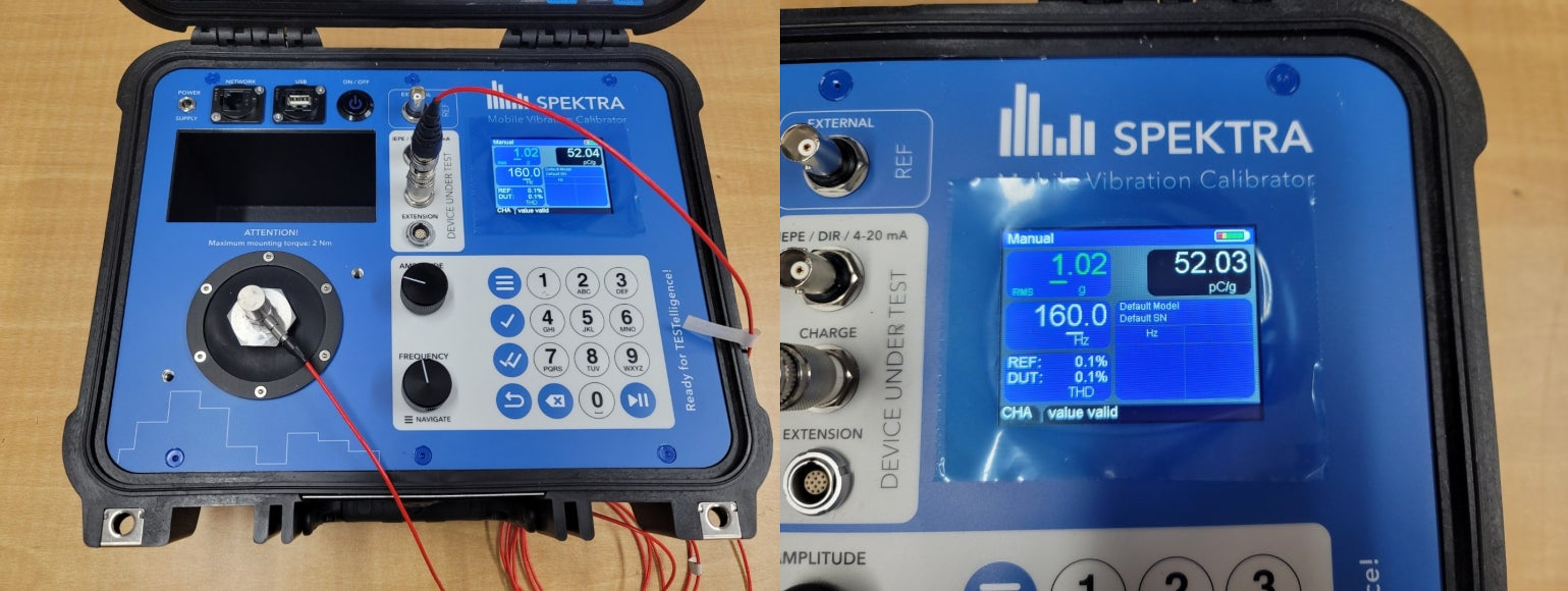

Charge 진동 가속도센서 교정, 그림 4

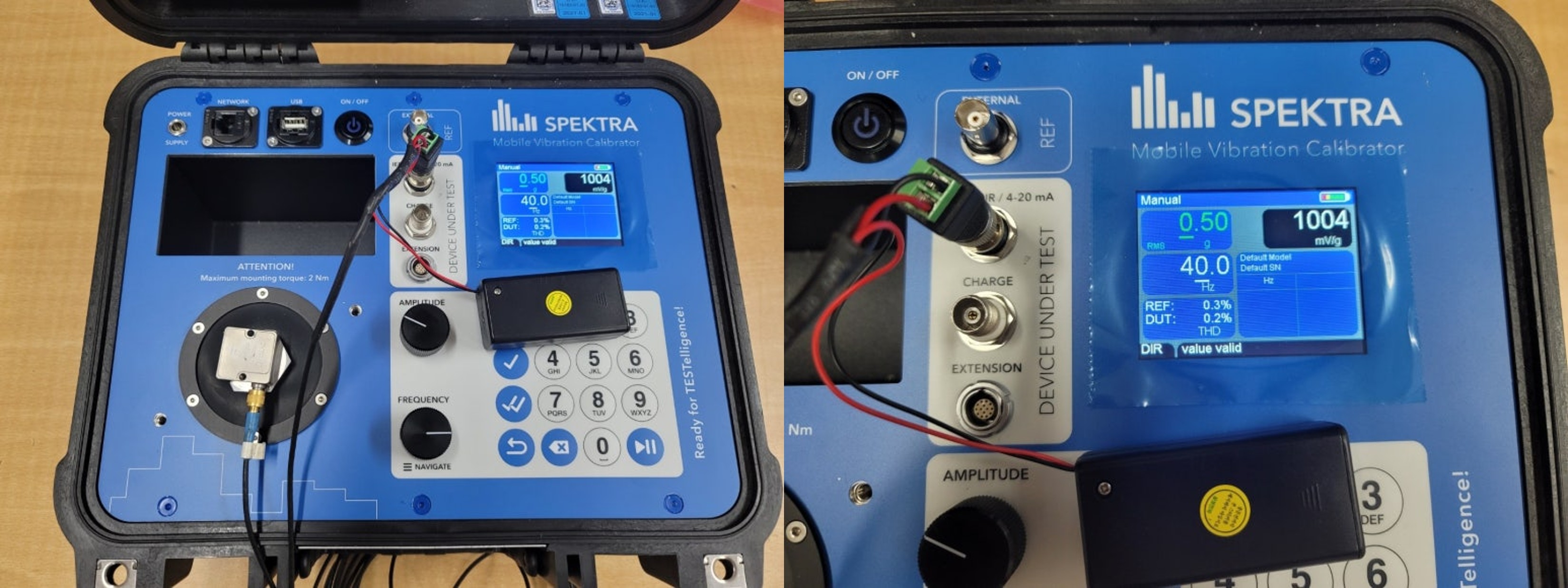

DC 가속도 센서 교정, 그림 5

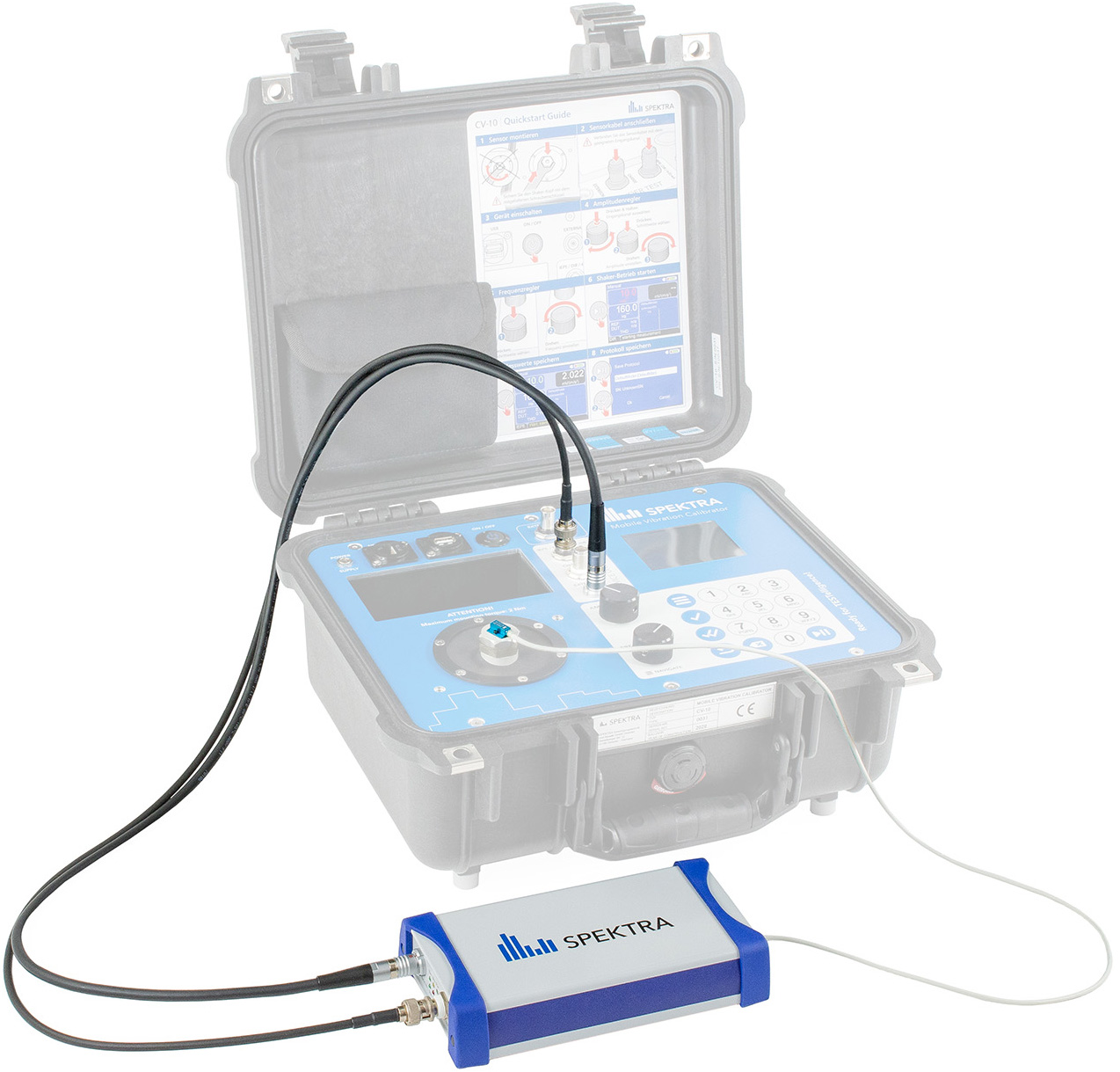

PR 센서용 확장 모듈을 사용하여 PR 센서 교정, 그림 6

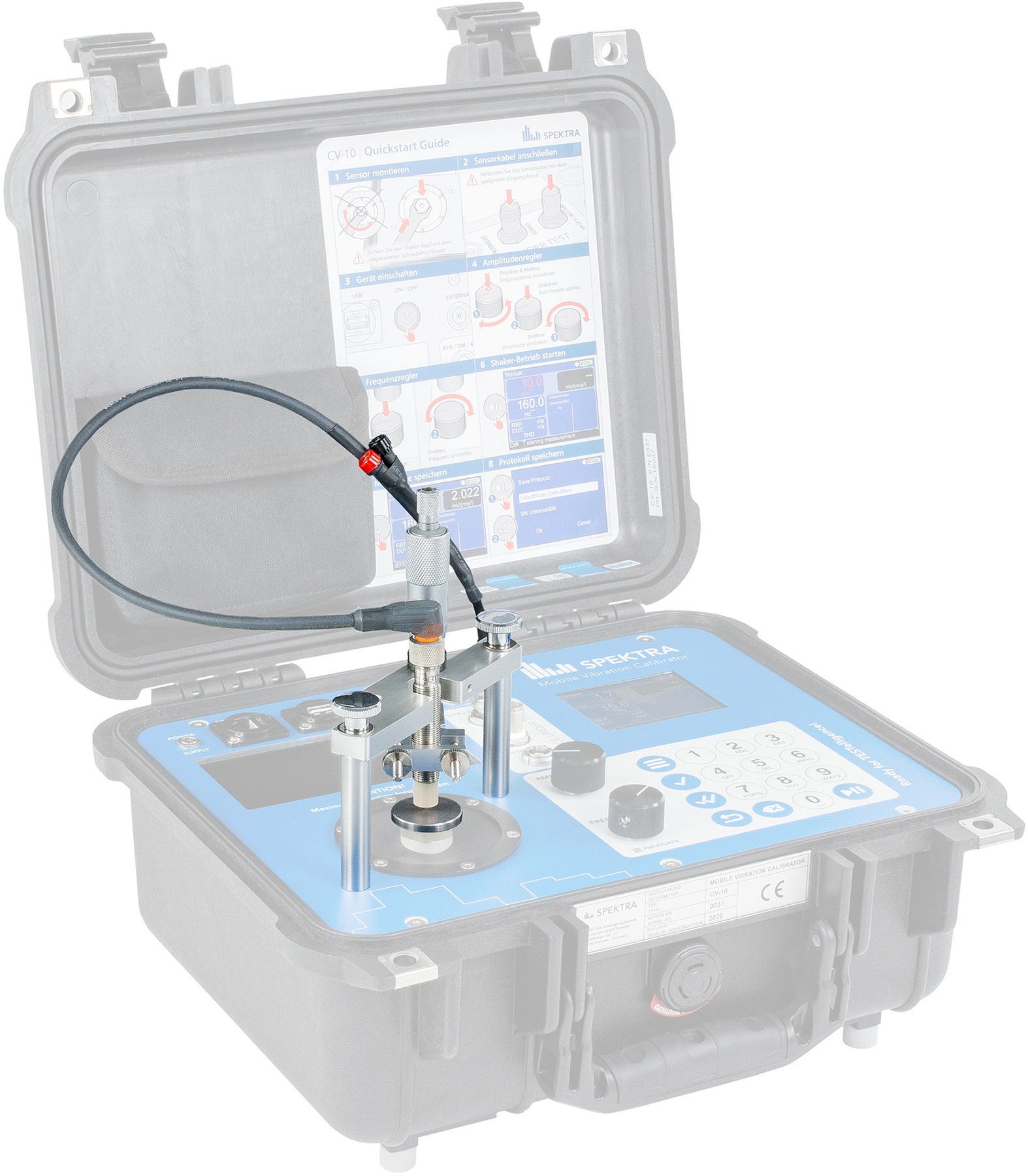

근접 프로브용 장착 장치를 사용하여 근접센서 교정, 그림 7



대전시 한빛공원, 그림 8



자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.

위 그림을 클릭하면, 싸이러스 홈페이지로 이동합니다.
