PIEZOCRYST 동적 힘센서, 피에조크리스트

진동, 소음 계측기 전문 업체 싸이러스㈜입니다.

이번에는 Piezocryst사의 동적 힘센서를 소개합니다.

동적 힘센서, 그림 1

 위 그림을 클릭하시면 블로그 메인화면으로 이동합니다.

메인화면에서 분류 전체보기를 클릭하시면 많은 정보를 보실 수 있습니다.



산업 제조 기술 분야에서는 최근 몇 년 동안 오류 없는 생산을 지향하는 추세가 이어지고 있습니다.

따라서 센서를 통해 다양한 생산 단계를 모니터링하고 제어합니다. 생산 최적화 및 불량품 감소 외에도 고가 장비의 마모를 줄일 수 있습니다. 중요 그리고/또는 안전 관련 부품의 경우, 센서 데이터를 사용하여 생산 공정을 완벽하게 문서화합니다. 이러한 문서화는 종종 부품별로 이루어지며, 각 부품의 공정 매개변수가 감지되어 저장됩니다.

이 기술은 조립에 사용됩니다. 예를 들어, 프레싱, 나사 조임, 용접, 압착, 접합, 제품 테스트, 도구 모니터링, 가공 및 기타 후속 용도에 사용됩니다.



센서 기술

센서 신호의 재현성과 센서 수명은 산업 공정 제어에서 센서를 사용하는 데 매우 중요합니다. 이상적으로 센서는 기계의 전체 작동 기간 또는 적어도 주요 검사 주기에 해당하는 제품 수명을 가져야 합니다. 정상 작동 중에는 센서를 교체할 필요가 없어야 합니다. 이러한 요구를 충족하기 위해 피에조크리스트 센서는 센서의 션팅 효과를 최소화하도록 설계되어 측정 대상의 거의 모든 힘이 압전 소자를 통과합니다. 센서 특성은 압전 결정 소자에 크게 좌우되므로 히스테리시스나 크리피지와 같은 바람직하지 않은 부작용을 최소화할 수 있습니다. 압전 재료와 감지 소자의 형상을 신중하게 선택하면 거의 완벽한 측정 특성을 얻을 수 있습니다.

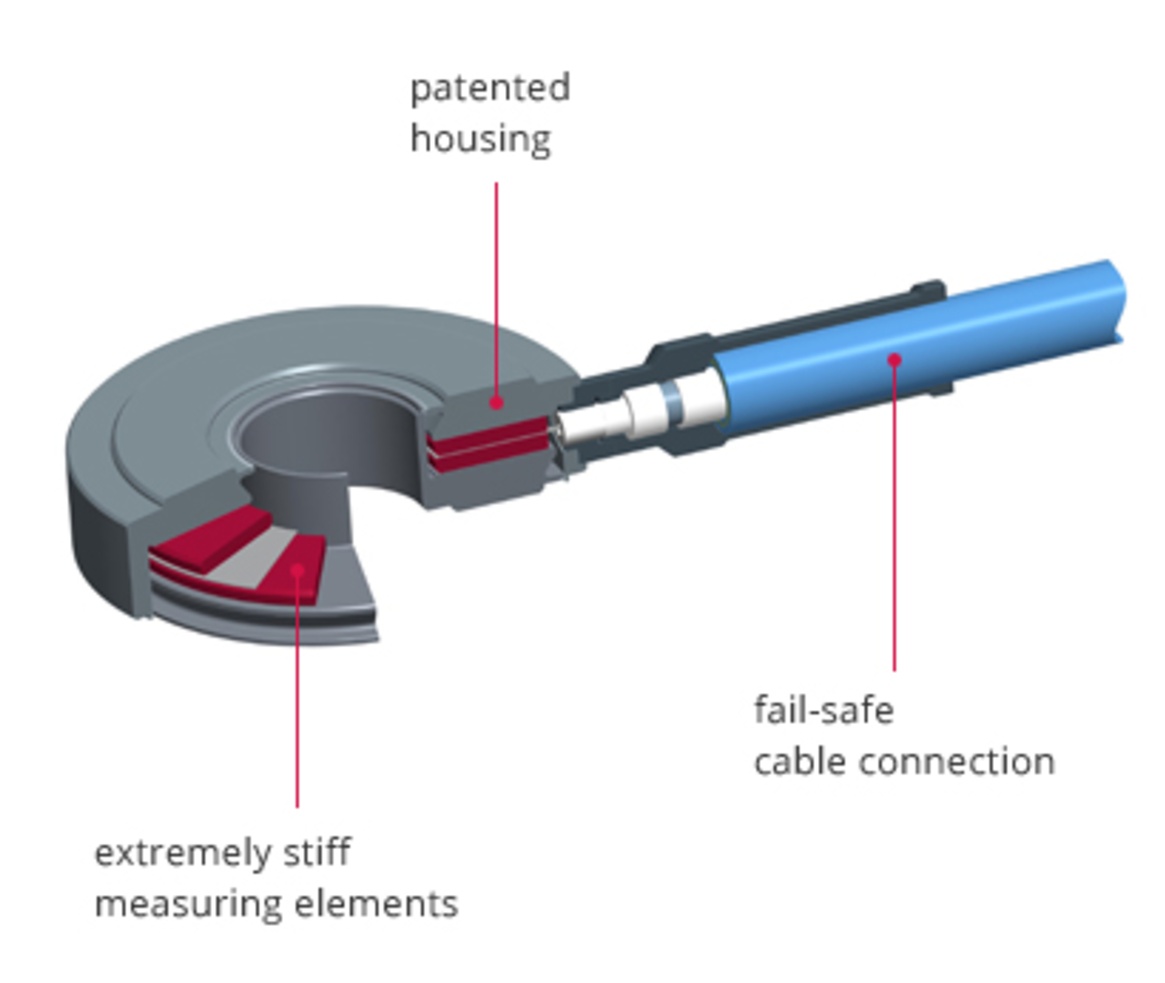

동적 힘센서 단면, 그림 2



 전문가 정보

피에조크리스트는 특정 감지 소자 외에도 특허받은 세미쉘 구조를 힘 센서 와셔에 적용하여 기존의 비대칭 구조를 대칭 구조로 대체합니다. 그 결과, 센서는 악영향에 덜 민감하고, 매우 평평한 센서를 뛰어난 안정성으로 구현할 수 있습니다.

압전 소자의 극한 강성으로 인해 왜곡은 µm 범위에서 발생하며, 다른 측정 방법보다 현저히 낮습니다. 또한, 압전 센서를 사용하면 많은 응용 분야에서 중요한 힘-변위 정보가 영향을 받지 않습니다. 왜곡이 최소화되면 궁극적으로 마모 및 파손 가능성이 최소화되어 제품 수명이 길어집니다. 정교한 설계와 첨단 제조 기술의 결합으로 뛰어난 과부하 보호 기능을 갖춘 매우 선형적인 센서가 탄생했습니다.

따라서 최소 하중이 50000N인 센서는 mN 범위의 힘을 안정적으로 처리할 수 있으며, 높은 기계적 예압이 있는 경우에도 가장 낮은 강도의 측정이 쉽게 가능합니다.

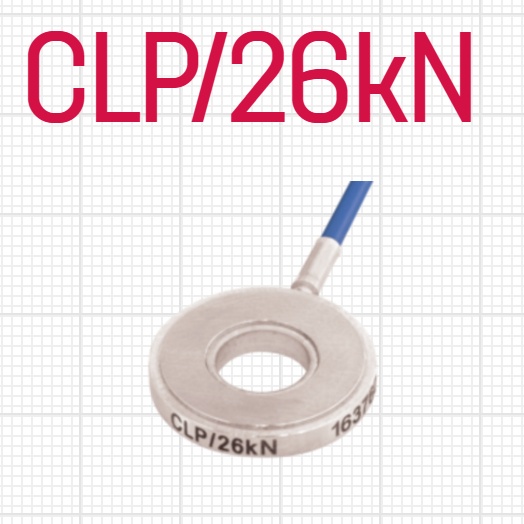

CLP/26KN 동적힘센서, 그림 3



 높이 3mm, 직경 12mm의 힘 센서 CLP/7kN은 까다로운 설치 환경에서 최대 7kN의 힘을 정밀하게 측정하는 데 가장 적합합니다. IP65 보호 등급을 충족하며, 저 잡음 오일 기밀 Viton 케이블을 통해 4.3pC/N의 감도(매우 우수한 신호 대 잡음비)와 0.5% FSO의 일반적인 선형성을 제공합니다.

자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.

위 그림을 클릭하면, 싸이러스 홈페이지로 이동합니다.
