티라 (TIRA) 8000N 진동 시험기 ; 장행정 진동가진기 시스템 TV 56280/LSS-250 소개

진동, 소음 계측기 전문 업체 싸이러스㈜입니다.

싸이러스는 2026년 TIRA사의 중형 및 소형 진동가진기 전 제품군에 대한 독점 공급 계약을 체결하였습니다.

오늘은 “장행정 진동가진기 시스템 TV 56280/LSS-250”을 소개하겠습니다.

TIRA사 진동 가진기 S 56280/LSS-250, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



1. 장행정(Long-Stroke) 진동 시험기(가진기)란 무엇인가?

일반적인 가진기들의 최대 변위가 보통 25mm~50mm 수준인 것에 비해, 이 모델은 100mm(Peak-to-Peak)의 매우 큰 변위를 지원하는 것이 가장 큰 특징입니다. 이러한 특성 때문에 일반적인 고주파수 진동보다는 저주파수 대역에서 움직임 폭이 큰 진동이나 강한 충격을 모사하는 데 주로 사용됩니다.



주요 사용 용도는 다음과 같습니다.

1. 기계적 충격 시험 (Shock Testing)

일반 가진기에서는 변위 제한 때문에 구현하기 힘든 장시간(Long-duration) 및 고속의 기계적 충격 펄스를 발생시킬 수 있습니다. 제품이 낙하하거나 강한 물리적 타격을 받았을 때 발생하는 충격을 정밀하게 모사하여 제품의 내충격성을 평가합니다.

2. 포장 및 수송/운송 내구성 시험 (Packaging & Transportation Testing)

화물차, 기차, 선박, 항공기 등을 통해 제품이 운송될 때 발생하는 진동은 주로 저주파 및 고변위 특성을 가집니다. 운송 중 포장재가 제품을 얼마나 잘 보호하는지, 혹은 제품 자체가 운송 스트레스를 견딜 수 있는지(예: ISTA, ASTM 운송 규격 시험) 검증하는 데 필수적으로 사용됩니다.

3. 자동차 부품 및 내구성 시험 (Automotive Testing)

서스펜션 부품, 차체 하부 부품 등 거친 노면을 주행할 때 발생하는 크고 묵직한 진동을 견뎌야 하는 부품 시험에 적합합니다. 극한의 도로 환경 모사나 차량 내부에 발생하는 이음/잡음(Squeak & Rattle)을 찾아내기 위한 시험에도 활용됩니다.

4. 항공우주 및 방위산업 (Aerospace & Military Applications)

미국 국방성 표준 규격인 MIL-STD-810 등에서 요구하는 가혹한 저주파/고진폭 진동 환경을 모사합니다. 미사일 발사, 헬리콥터 로터 진동, 항공기 이착륙 시 발생하는 극심한 구조적 진동을 테스트할 때 사용됩니다.

5. 지진 모사 및 구조물 시험 (Seismic Simulation)

100mm의 긴 스트로크를 활용하여 지진파와 유사한 아주 낮은 주파수의 흔들림을 구현할 수 있어, 소형 구조물이나 통신 장비 등의 내진 성능을 평가하는 제한적인 지진 모사 테스트에도 활용이 가능합니다.



2. TV 56280/LSS-250 규격

• Sine /Random/Shock Force ; 8,000 N (Peak) / 6,000 N (Rms) / 20,000 N (Peak)

• 가진 주파수 범위 ; 1 – 2,000 Hz

• 공진 주파수 ; > 2,000 Hz

• 최대 가진 변위 ; 100 mm

• 아마추어 무게 ; 13 kg (+/- 5%)

• 아마추어 ; 지름 250 mm / M8 tapped hole (16 개)

• 진동 가진기 무게 ; 850 kg



아래를 클릭하시면 TV 56280/LSS-250 Data Sheet를 다운로드 하실 수 있습니다.

data_sheet_system_tv_56280LSS-250_eng_V12.pdf

0.34MB



TV 56280/LSS-250을 사용하여 Vibration Test 시스템 구성

Vibration Test 시스템 구성도, 그림 2

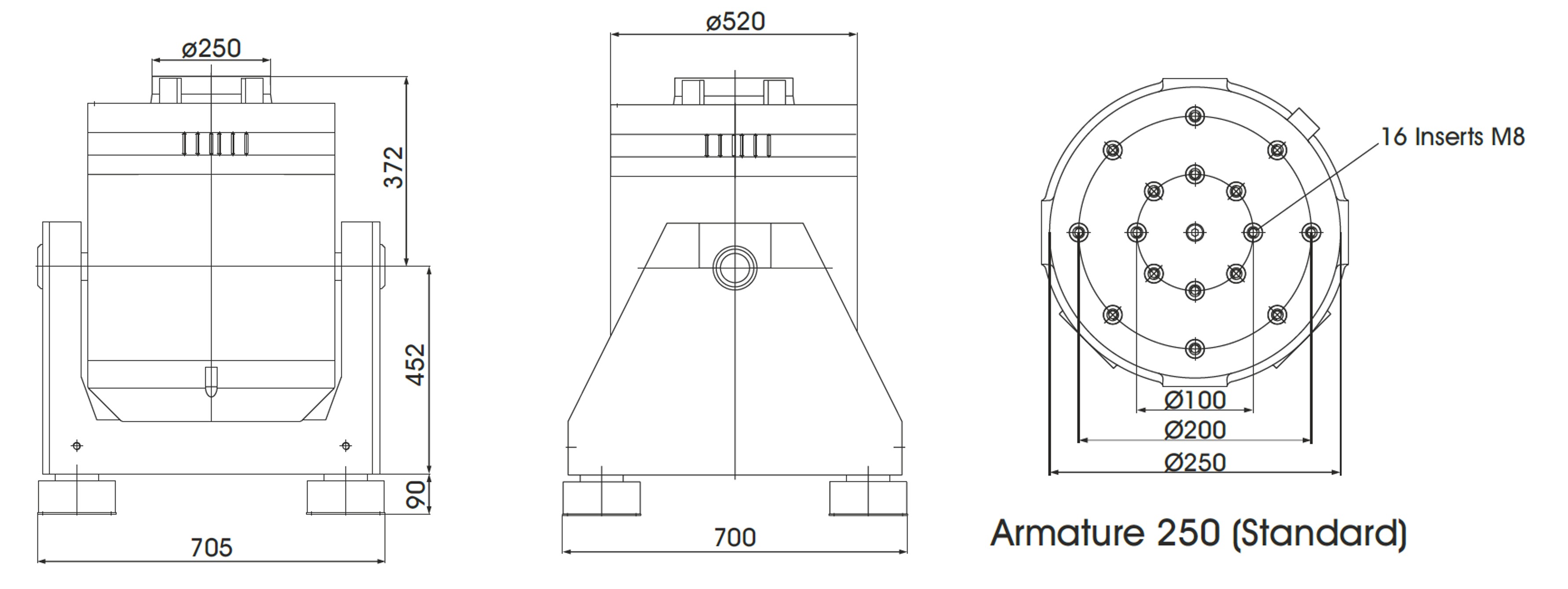

TIRA 진동 가진기 S 56280/LSS-250 Drawing, 그림 3



TIRA 파워 앰프 Chameleon-T, 그림 4



Cooling Blower, 그림 5





TV 56280/LSS-250보다 큰요량의 장햊어 가진기는 TV 57315/LSS-300입니다.

아래를 클릭하시면 TV 57315/LSS-300 Data Sheet를 다운로드 하실 수 있습니다.

data_sheet_system_tv_57315LSS-300_eng_V12.pdf

0.37MB



3. TIRA GmbH

1947년에 설립된 독일 TIRA사는 진동가진기(Shaker), 재료시험기(Material Testing Systems) 등 다양한 시험·계측 장비를 개발·제조해 온 전문 기업입니다. 특히 진동가진기 사업부는 진동내구시험, 모달 시험(Modal Test), 특수 진동가진시험용 장비를 독일에서 제작하여, 세계 각국에 공급하며 기술력과 신뢰성을 인정받고 있습니다.



TIRA 진동 가진기의 자세한 정보는 sales@cylos.co.kr, 031-251-1905로 문의 또는 싸이러스 홈페이지를 참고하시기 바랍니다.

위 그림을 클릭하면, 싸이러스 홈페이지로 이동합니다.
