텍스켄 (Tekscan) ; 포장기계 밀봉 조 압력

진동, 소음 계측기 전문 업체 싸이러스㈜입니다.

2025년 4월부터 압력 매핑 전문 회사인 미국의 Tekscan사와 독점 대리점 계약을 하여 Tekscan 제품을 국내에 판매를 하고 서비스를 하게 되었습니다. (치과제품 제외)

오늘은 Tekscan사의 홈페이지에 올라온 Application “포장기계 밀봉 조 압력 (Packaging Machine Sealing Jaw Pressures)”를 소개하겠습니다.

포장기계의 압력 분포 측정, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



압력 측정을 통해 포장기계 밀봉 조의 성능이 향상됩니다.

도전

포장 기계에서 발생하는 불량한 밀봉은 제조업체에 상당한 양의 제품 낭비를 초래할 수 있습니다. 이는 바의 불균형, 낮은 체결력 또는 클램프 밀봉 어셈블리의 마모된 부품으로 인해 발생할 수 있습니다.



해결책

I-Scan™ 시스템은 포장 분야에서 이러한 기계적 문제를 해결하는 데 활용되어 왔습니다. 생산 시작 전에 밀봉력을 조정함으로써 제품 낭비를 크게 줄일 수 있습니다. I-Scan 압력 매핑 시스템은 마모된 부품을 검사하고, 새로운 기계를 설정하며, 생산 현장의 전반적인 품질 관리를 개선하는 데 사용할 수 있습니다. 또한, 개선된 밀봉 기계를 설계하기 위한 연구 개발 도구로도 활용 가능합니다.



텍스캔의 특허받은 박막 센서는 다양한 형태로 제공되며 재사용이 가능하고 정확한 압력 측정값을 제공합니다. 숙련된 영업 및 엔지니어링 지원팀의 도움으로 각 시스템을 고객의 특정 요구 사항에 맞게 구성할 수 있습니다.



그림 2

위 그림은 밀봉 조의 압력 출력 전후의 그림입니다. 테스트 전 사진(왼쪽)은 외부 압력이 약한 것을 보여줍니다.

조정 후 두 번째 테스트를 진행한 결과, 더욱 균일한 밀봉이 확인되었습니다(오른쪽).



밀봉 턱 내부의 압력과 온도를 모두 측정하세요.

이제 동일한 소프트웨어에서 실시간으로 온도와 압력을 측정하고 상관관계를 파악할 수 있습니다 . I-Scan 기반의 온도 매핑 기능 은 기계 설정 중 밀봉 조의 열 균일성을 검증하여 중요한 포장 작업에서 일관된 밀봉을 보장하는 데 이상적입니다.



압력 측정 밀봉 응용 분야

 마모된 부품, 낮은 힘, 그리고 고르지 않은 밀봉 막대를 확인하십시오.

 새로운 기계 설계를 위한 연구 개발

 조정 전후 비교

 기기 간 비교

 신뢰성 및 유효성 검사



기계 설정을 위한 압력 측정 사용의 이점

 기계 설정 시간 단축

 제품 낭비를 최소화하세요

 수율이 낮은 기계를 식별하십시오.

 제조 생산량 증대



포장기계 밀봉 조 압력 분포 측정 및 분석과 관련된 센서는 아래와 같습니다.

 Pressure Mapping Sensor 5501

 Pressure Mapping Sensor 5511

 Pressure Mapping Sensor 5570

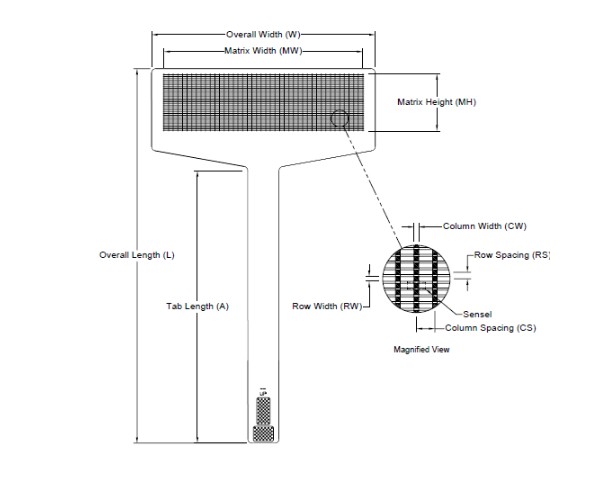

Model 5501, 그림 3

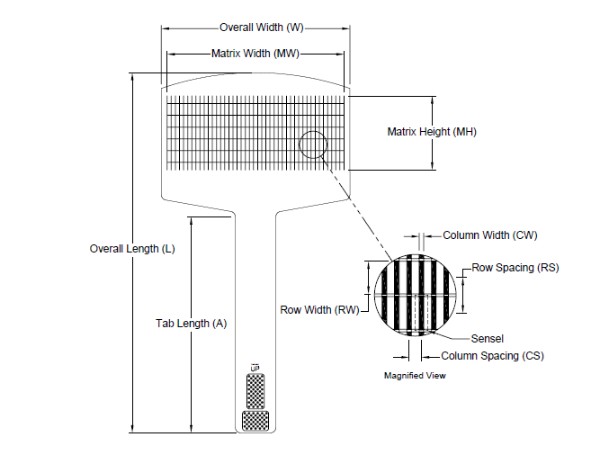

Model 5511, 그림 4



Model 5570, 그림 5





압력 센서는 아래의 링크에서 모델번호를 입력하거나 필요한 정보를 입력하면 관련된 센서를 찾을 수 있습니다.

https://www.tekscan.com/pressure-mapping-sensors



원본을 보시려면 아래를 클릭하시기 바랍니다.

https://www.tekscan.com/applications/packaging-machine-sealing-jaw-pressures



자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.

위 그림을 클릭하면, 싸이러스 홈페이지로 이동합니다.
