MTG, MM 215 마이크로폰 소개

진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
이번에는 “독일 MTG사의 MM 215 마이크로폰”의 소개로 블로그를 만들었습니다.

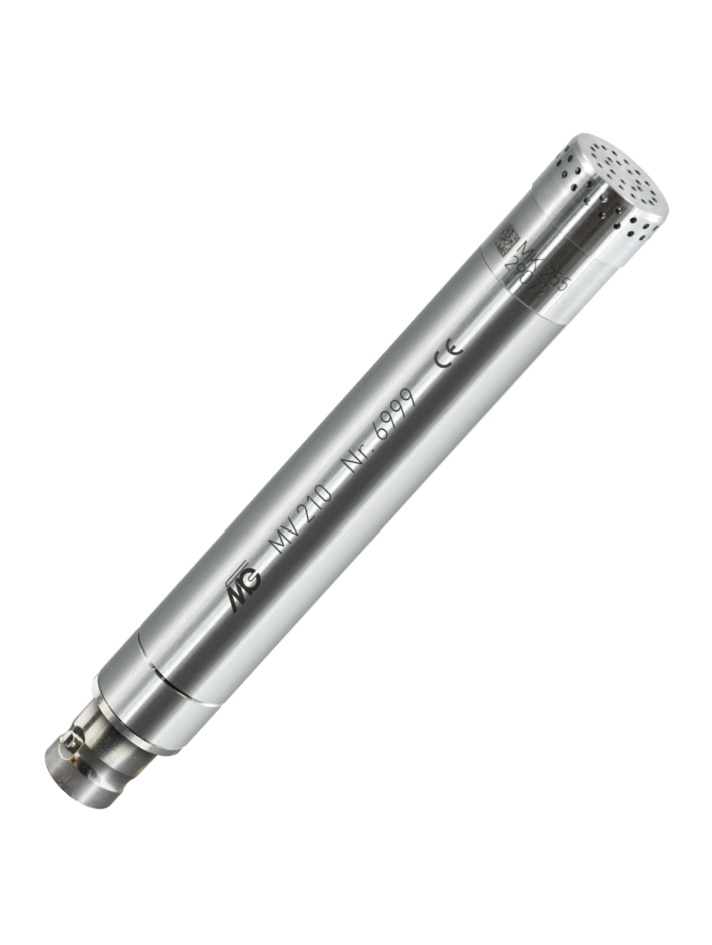

1/2인치 측정용 마이크로폰 캡슐, 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다



사양 (Specification)
1/2인치 측정 마이크로폰 MM 215은 IEPE 입력이 있는 측정 시스템에서 고품질의 prepolarized 형태의 측정 마이크로폰 캡슐 타입 MK 255를 사용할 수 있도록 기능을 제공합니다. 어레이 배열 및 정 자동차 및 전자 제품 소리와 같은 일반적인 소음 측정 응용 분야에 활용할 수 있습니다.

이 측정 마이크로폰은 일반적인 BNC 케이블과 고정된 BNC 커넥터를 통해 측정 채널에 연결됩니다. 측정 마이크로폰의 프리앰프(Preamplifier)에는 마이크로폰 식별을 위한 통합 메모리가 내장되어 있습니다. 제조업체/사용자는 이 TEDS 메모리를 활용하여 마이크로폰 데이터를 입력하고 읽을 수 있습니다.

MM 215 마이크포폰 셋트 장착을 위해서는 1/2인치 클램프가 있는 마이크로폰 홀더 사용을 권장합니다. 윈드스크린 등 1/2인치 측정 마이크로폰 캡슐 액세서리를 추가로 사용할 수 있습니다.

이 측정 마이크로폰은 피스톤폰(Pistonphone) 타입 5002 또는 기타 현재 사용되는 음압 교정기(calibrators)로 교정할 수 있습니다.

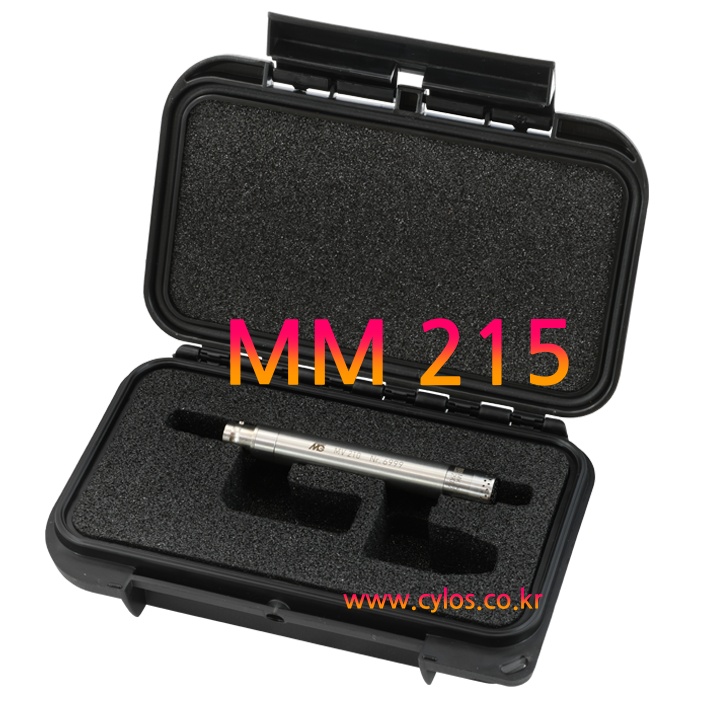

MM 215 마이크로폰 셋, 그림 2

방풍망(Windscreen), 마이크로폰 홀더(Microphone Holder), 그림 3

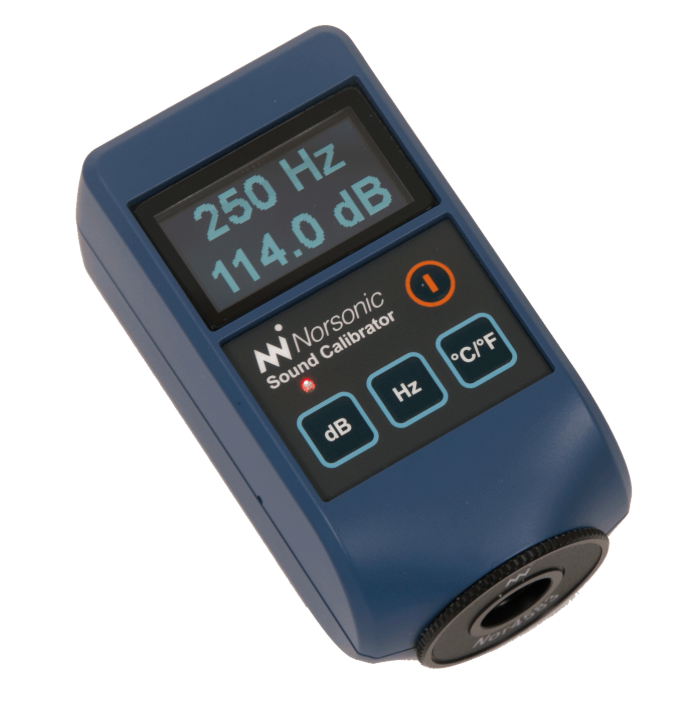

마이크로폰 교정기 (Microphone Calibrator), 그림 4



데이터 시트 (Data Sheet)
파일명을 클릭하시면 Data sheet를 다운로드 하실 수 있습니다.

MM-215 Preamp_MV 210.pdf

1.73MB



MM-215_Microphone_MK 255.pdf

0.29MB





주요 기술 데이터 (Technical Data)

Transducer type		Capacitive pressure transducer, acc. WS2F (DIN EN IEC 61094-4)
Sensitivity	at 250 Hz	50 mV/Pa
Sensitivity	re 1 V/Pa	-26 dB ±1,5 dB re 1V/Pa
Frequency range, zero degree incidence	±2 dB	3.5 Hz to 20 kHz
Polarization voltage		0 V
Max. SPL for 3% THD at 1 kHz	RMS	135 dB
Current consumption		2 mA to 10 mA, nom. 4 mA
Power supply		UL 24 V DC to 30 V DC
Time for power up		1 min.
Inherent noise		15 dB(A)
Influence of magnetic field 80 A/m, 50 Hz		< 22 dB
Influence of vibration 1 m/s²		60 dB (20 Hz bis 1 kHz)
Temperature range, operation		-25 °C to +100 °C
Length		97 mm (incl. connector)
Weight		45 g
Connector		BNC



계측용 마이크로폰에 대하여 필요한 정보가 있으시면 싸이러스로 연락을 주시기 바랍니다.

---



자세한 내용을 원하시면 sales@cylos.co.kr, 031-251-1905로 문의를 주시거나, 싸이러스 홈페이지를 참고하시기 바랍니다.



위 그림을 클릭하면, 싸이러스 홈페이지로 이동합니다.
