공감대를 형성하는 지식 “모달 시험 계획 시 고려해야 할 상위 5가지 사항”
**모달 해석(Modal Analysis)**은 구조 동역학을 연구할 때 매우 강력한 방법론이지만, 의미 있는 데이터를 얻기 위해서는 올바르게 적용해야 합니다. 자칫 길을 잃고 시간을 낭비하기 쉬우므로, 다음 모달 해석 시험을 계획할 때 고려해야 할 5가지 주요 사항을 정리했습니다.
1. 전체적인 목표를 정하고 그것을 고수하세요!
무엇을 알아내고 싶으신가요? 처음 3개의 모드? 첫 번째 비틀림 모드? 내 FE 모델이 실제 세계와 정확히 일치하는가? 와 같은 명확한 목표가 필요합니다. "가서 진동이나 측정해보자"와 같은 막연한 생각으로 시험에 접근해서는 안 됩니다. 명확한 목표가 있어야 가장 정확한 데이터를 얻기 위한 측정 방법을 결정할 수 있습니다. 만약 시험 중에 더 많은 의문점이 생긴다면, 추가적인 시험은 나중에 계획하십시오.
2. 지오메트리(Geometry)를 신중하게 계획하세요.
단순한 컴포넌트와 노드 이름을 사용하고, 지오메트리가 반드시 객체 전체를 나타내는 것이 아니라 **"측정된 표면"**을 나타낸다는 점을 기억하십시오. 즉, 각 노드를 직접 측정하거나 주변의 다른 노드에 종속시켜야 합니다. 따라서 수천 개의 노드로 복잡한 지오메트리를 만드는 것은 현실적으로 비실용적입니다.
3. 구조물을 어떻게 가진(excite)할 것인가요?

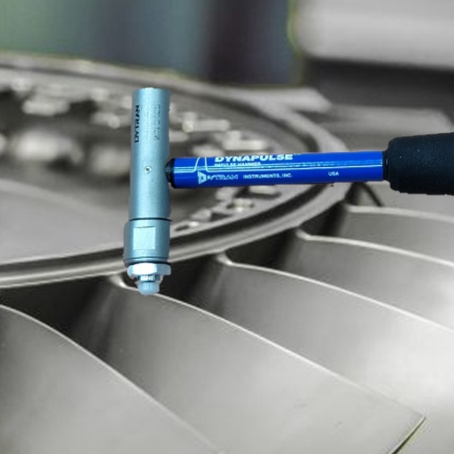

고려해야 할 몇 가지 옵션이 있습니다. 튜닝이 훨씬 용이한 **가진기(shaker)**를 사용할 것인가요? (그렇다면 어떤 가진 모드를 사용할 것인가요?) 더 빠르고 간단한 임팩트 해머(hammer) 시험으로 충분할까요? 실제 환경 조건을 더 잘 대표하는 **작동 모달 해석(operational modal analysis)**이 더 적합할까요?
4. 시험 전 구조물의 물리적 특성을 고려하세요.
경험 많은 한 동료는 제게 먼저 물체를 두드려보고, 보고 들으면서 감쇠(damping) 특성과 때로는 어떻게 움직이는지를 이해하려고 노력하라고 가르쳐 주었습니다. 이는 주파수 범위, 잠재적인 가속도계 배치 위치, 감쇠의 종류, 그리고 PolyTime+와 Poly Frequency 중 어떤 추정 방법이 최선일지 등을 이해하는 데 도움이 됩니다. 또한, 시험체가 동적으로 완전히 절연된 상태로 장착될 것인지, 아니면 더 큰 구조물의 일부로 구속될 것인지 등도 고려해야 합니다.
5. 사전 시험을 수행하고 설정 변수에 대해 명확하게 기록하세요.
과거에 사용자들이 바로 본 시험에 뛰어들어 수많은 다른 구성을 시도하여 결국 분석을 매우 복잡하게 만든 거대한 프로젝트 파일들을 본 적이 있습니다. 단순하게 유지하고, 작업 내용을 문서화하십시오. 그리고 최상의 설정을 찾았다고 확신이 들면, 새 프로젝트를 시작하고 각 시험 실행에 이해하기 쉬운 변수들을 명확하게 라벨링하십시오.
모달 해석에 대한 추가적인 지원 및 조언이 필요하시면, 가까운 m+p international 현지 대리점에 문의하십시오. 저희는 여러분이 필요로 하는 데이터를 얻을 수 있도록 포괄적인 제품과 서비스를 제공합니다.
