Knowledge that resonates 1 : Why sine tests should always have an up AND a down sweep

진동, 소음 계측기 전문 업체 싸이러스㈜입니다.
이번에는 m+p international영국 지사에서 근무를 하고 있는 Mr. George Brett이 Linkedin에 올린 “Knowledge that resonates 1 : Why sine tests should always have an up AND a down sweep“을 한글로 번역을 하였습니다.

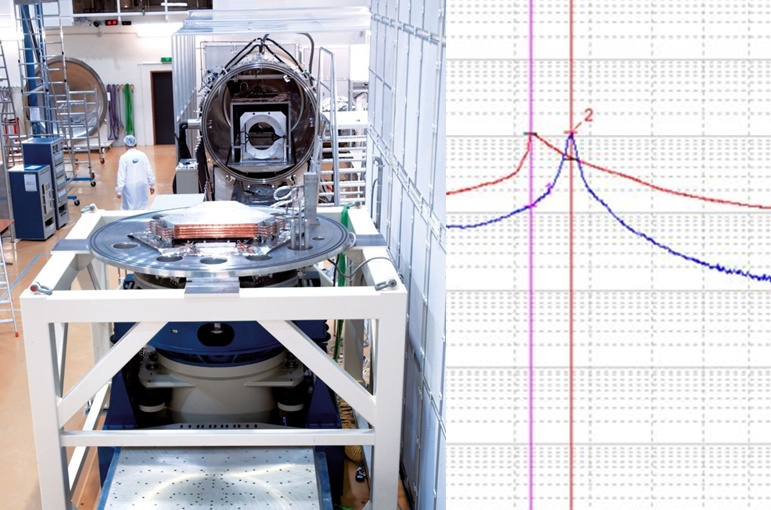

공진 주파수 (Linkedin 사진), 그림 1

위 그림을 클릭하시면 블로그 메인화면으로 이동합니다

---

공감대를 형성하는 지식 “왜 사인(Sine) 시험은 항상 상향(Up) 스윕과 하향(Down) 스윕을 모두 포함해야 하는가?”

엔지니어 여러분들이 아시다시피, 사인 시험은 구조물의 공진을 파악하는 데 매우 유용하며, 이는 선형(linear)과 비선형(non-linear)이라는 두 가지 주요 유형으로 분류될 수 있습니다.

우리 모두는 가장 일반적인 형태인 선형 공진에 매우 익숙합니다. 이는 일반적으로 특정 주파수에서 명확한 피크(peak)와 함께 가진 지점으로부터의 응답 위상 변화로 식별됩니다. 이것은 본질적으로 정상파(standing wave) 형태의 진동으로, 구조물의 국부적인 최대 및 최소 변위가 발생하며 구조물의 질량과 강성에 의해 결정됩니다.

이제 학창 시절 물리학, 특히 **훅의 법칙(Hooke’s law)**을 떠올려보면, 구조물의 변위는 탄성 한계에 도달할 때까지 입력된 힘에 비례한다는 것을 기억하실 겁니다. 하지만 변위가 입력된 힘에 정비례하지 않고 동적 강성이 변하는 경우가 있습니다 (예: 프로그레시브 스프링, 고무, 비뉴턴 유체 등). 이것이 바로 두 번째 유형인 비선형 공진으로 이어집니다.

비선형 공진의 경우, 공진 주파수는 사인 스윕의 방향에 따라 이동하여 피크 쏠림 현상(peak fold-over), 즉 공진 피크가 한쪽으로 쏠리거나 꺾이는 현상을 초래합니다. 이것이 바로 사인 스윕이 항상 상향 스윕과 하향 스윕을 모두 포함해야 하는 이유입니다. 이러한 종류의 응답을 식별하고 시험 방법을 미리 계획하기 위해서입니다. 계속해서 움직이는 불안정한 피크에 대해 추적 사인 드웰(tracked sine dwell) 시험을 시도하려 할 때, 이 점을 미리 파악해두면 정말 골치 아픈 문제를 피할 수 있을 것이라 장담합니다!

마지막으로 명심해야 할 한 가지는, 쏠림 현상의 모양이 중요하다는 것입니다. 비선형 공진은 **이중 공진(double resonances)**과 혼동될 수 있습니다. 이중 공진은 두 개의 개별적인 공진이 매우 가깝게 붙어 있는 경우(보통 대칭적인 물체에서 발생)로, 변형 형상이 서로 직교하며 그 우세함이 스윕 방향에 따라 영향을 받을 수도 있습니다. 이 경우에는 피크 쏠림 현상은 없지만, 움직이는 것처럼 보일 수 있는 더 대칭적인 피크가 나타나는 것이 일반적입니다.

더 자세한 정보가 필요하시면, 가까운 m+p 현지 대리점에 문의하십시오. 👍

공진 주파수 시험 (Linkedin 사진), 그림 2
